Riepilogo dell'articolo:Un trasformatore di isolamento configurato correttamente può migliorare la sicurezza della distribuzione dell'alimentazione, l'adattamento della tensione e la protezione delle apparecchiature negli impianti elettrici commerciali e industriali. ILTrasformatore di isolamento di tipo secco da 50 KVA con MCCBcombina isolamento del trasformatore, conversione di tensione, protezione integrata dell'interruttore e pratiche funzionalità di installazione in un'unica soluzione compatta. Con un ingresso trifase da 415 V, un'uscita trifase a quattro fili da 220 V, avvolgimenti in rame, isolamento di Classe F, prese di tensione a cinque posizioni, protezione IP23 e MCCB integrati, questa configurazione è progettata per applicazioni in cui sono importanti un'erogazione di potenza affidabile e un'installazione semplificata.
Sommario
Perché è importante un trasformatore di isolamento di tipo secco?
In che modo l'MCCB migliora la protezione del trasformatore?
Quali sono le specifiche chiave?
In che modo il commutatore di presa a cinque posizioni migliora l'adattabilità della tensione?
In che modo il design integrato semplifica l'installazione?
Dove può essere utilizzato un trasformatore di isolamento da 50 KVA?
Come viene verificata la qualità del trasformatore prima della consegna?
Cosa dovrebbero controllare gli acquirenti prima di ordinare?
Perché scegliere questa configurazione del trasformatore?
Perché è importante un trasformatore di isolamento di tipo secco?
Le apparecchiature elettriche non funzionano sempre in condizioni di potenza ideali. Le differenze di tensione tra la rete di alimentazione e le apparecchiature a valle, i disturbi elettrici e la necessità di isolamento galvanico possono influenzare l'affidabilità del sistema. Un trasformatore di isolamento di tipo a secco fornisce un modo pratico per adattare la tensione creando al tempo stesso la separazione elettrica tra i circuiti primario e secondario.

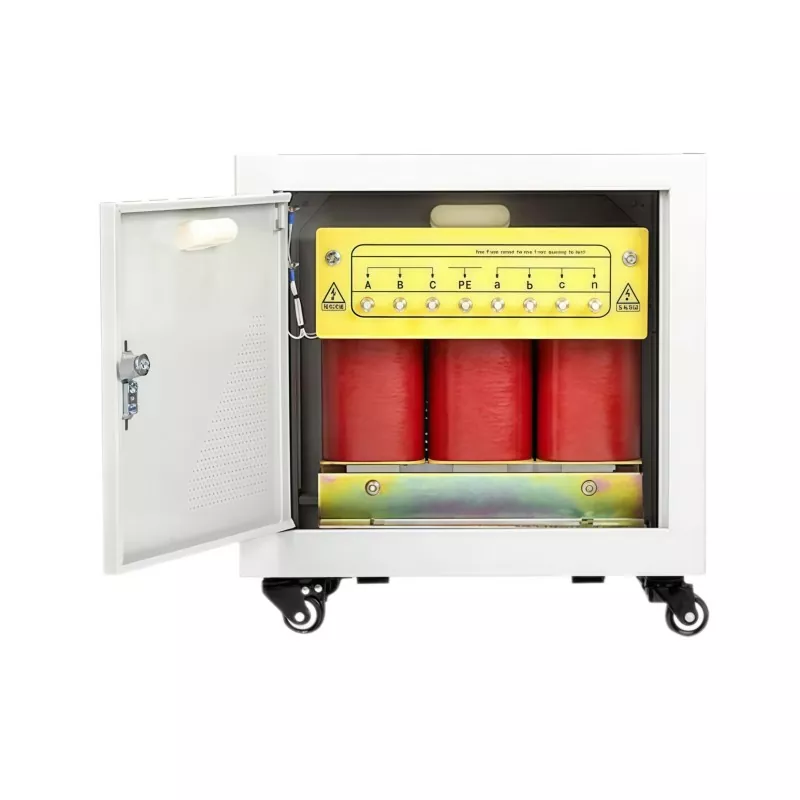

ILTrasformatore di isolamento di tipo secco da 50 KVA con MCCBdaGUANGBIANOè progettato attorno a un ingresso trifase da 415 V CA e un'uscita trifase a quattro fili da 220 V. Ciò rende l'unità adatta per applicazioni che richiedono un'alimentazione trifase controllata da 220 V da una sorgente trifase a tensione più elevata.
A differenza dei trasformatori a bagno d'olio, i modelli a secco non utilizzano olio isolante come mezzo di raffreddamento e isolamento primario. Ciò può renderli attraenti per sale elettriche interne, strutture commerciali, ambienti di produzione e altri luoghi in cui si preferisce un'installazione pulita e relativamente semplice.
In che modo l'MCCB migliora la protezione del trasformatore?
Una delle caratteristiche più pratiche di questa configurazione del trasformatore è l'integrazione di interruttori automatici scatolati (MCCB). Invece di trattare il trasformatore e i dispositivi di protezione come componenti completamente separati, il progetto incorpora i dispositivi di protezione nella custodia del trasformatore.
L'unità utilizza MCCB sui lati di ingresso e uscita. L'interruttore sul lato ingresso è collegato all'alimentazione 415 V, mentre la protezione sul lato uscita è predisposta per il circuito secondario trifase a quattro fili.
Questo approccio integrato può fornire diversi vantaggi pratici:
- Riduce la necessità di dispositivi di protezione esterni aggiuntivi.
- Aiuta a semplificare le connessioni dei cavi in entrata e in uscita.
- Fornisce protezione da sovracorrente e da cortocircuito per i circuiti associati.
- Crea un'installazione del trasformatore più organizzata.
- Può ridurre il lavoro di cablaggio e installazione nel sito del progetto.
- Permette di configurare trasformatore e dispositivi di protezione come un unico insieme coordinato.
Per gli acquirenti industriali, questi dettagli sono importanti perché la complessità dell’installazione può influenzare i tempi del progetto, i requisiti di manodopera e l’efficienza della messa in servizio.
Quali sono le specifiche chiave?
Comprendere la configurazione elettrica è essenziale prima di selezionare un trasformatore. La tabella seguente riassume le principali specifiche di questa configurazione da 50KVA.
| Parametro | Specifica |
|---|---|
| Capacità nominale | 50 KVA |
| Fase | 3 fasi |
| Tensione in ingresso | 415 V CA, trifase |
| Tensione di uscita | 220 V, trifase 4 fili |
| Tocca Posizioni | 380 V / 400 V / 415 V / 430 V / 450 V |
| Frequenza | 50Hz |
| Materiale di avvolgimento | Rame |
| Classe di isolamento | Classe F |
| Aumento della temperatura degli avvolgimenti | ≤100°C |
| Livello di rumore | <60 dB a 1 metro |
| Protezione della custodia | IP23, ventilato |
| Materiale della custodia | Acciaio inossidabile |
| Protezione | MCCB sui lati di ingresso e uscita |
| Monitoraggio | Voltmetro montato |
La combinazione di queste specifiche rende il trasformatore adatto a progetti in cui la conversione della tensione, l'isolamento elettrico e la protezione integrata devono essere considerati insieme anziché acquistati come componenti indipendenti.
In che modo il commutatore di presa a cinque posizioni migliora l'adattabilità della tensione?
La tensione effettiva della rete può variare a seconda del luogo e delle condizioni operative. Un trasformatore progettato attorno ad una sola tensione primaria fissa può quindi richiedere ulteriori considerazioni se installato in un'area in cui la tensione di alimentazione differisce dal valore nominale.
Questo modello fornisce cinque posizioni della presa di tensione primaria:380 V, 400 V, 415 V, 430 V e 450 V. Il commutatore offre al team di installazione una maggiore flessibilità nell'adattare il trasformatore alla fornitura disponibile.
Ad esempio, quando le condizioni effettive di alimentazione differiscono dall'ingresso standard da 415 V, è possibile selezionare una presa appropriata per mantenere la tensione secondaria prevista. Questa funzionalità è particolarmente utile per i progetti in cui è necessario considerare le condizioni della tensione di alimentazione durante la selezione del trasformatore.
Tuttavia, il commutatore è di tipo diseccitato. Il trasformatore deve essere completamente spento prima di modificare la posizione del rubinetto. Non dovrebbe mai essere regolato mentre il trasformatore è sotto tensione.
In che modo il design integrato semplifica l'installazione?
L'installazione del trasformatore non riguarda solo le specifiche elettriche. Il percorso dei cavi, i dispositivi di protezione, l'accessibilità, la costruzione dell'involucro e la messa in servizio possono influenzare il risultato finale del progetto.
La configurazione integrata dell'MCCB riduce la quantità di apparecchiature separate che potrebbero altrimenti essere necessarie attorno al trasformatore. Anche il cablaggio di fabbrica tra il trasformatore e i suoi interruttori di protezione può contribuire a ridurre la quantità di cablaggio sul campo richiesto durante l'installazione.
L'involucro in acciaio inossidabile è ventilato e classificato IP23. L'unità utilizza inoltre ruote piroettanti bloccabili con freno, che possono rendere più comodo il posizionamento e lo spostamento durante le attività di installazione o manutenzione.
Un voltmetro montato frontalmente fornisce un modo semplice per osservare la tensione nel compartimento a bassa tensione. Ciò è utile durante la messa in servizio e l'ispezione di routine perché gli operatori possono controllare la tensione indicata senza richiedere un sistema di misurazione esterno separato.
Dove può essere utilizzato un trasformatore di isolamento da 50 KVA?
Una capacità di 50 KVA è appropriata per molte applicazioni elettriche di media scala in cui è richiesta un'alimentazione trifase controllata. L'effettiva idoneità deve essere sempre confermata rispetto al carico collegato, alla corrente di avviamento, al ciclo di lavoro, alle condizioni ambientali e ai requisiti elettrici locali.
Gli ambienti applicativi tipici possono includere:
- Impianti di produzione industriale
- Edifici commerciali
- Locali elettrici di fabbrica
- Sistemi di automazione e controllo
- Alimentatori di macchinari
- Apparecchiature che richiedono isolamento elettrico
- Laboratori e impianti di lavorazione
- Sistemi di distribuzione elettrica che richiedono la conversione da 415 V a 220 V
Per progetti con apparecchiature sensibili, il trasformatore dovrebbe essere valutato come parte del sistema completo di distribuzione dell'energia piuttosto che considerato come un componente isolato.
Come viene verificata la qualità del trasformatore prima della consegna?
Le prestazioni del trasformatore dipendono fortemente dalla qualità dell'avvolgimento, dall'integrità dell'isolamento, dall'accuratezza del rapporto elettrico e dalla coerenza complessiva della produzione. Per questo motivo, i test dovrebbero essere una parte importante della valutazione del fornitore.
Secondo le informazioni sul prodotto, GUANGBIAN utilizza un banco di prova del trasformatore integrato prima della spedizione. Il processo di test comprende controlli relativi alla resistenza dell'avvolgimento, al rapporto spire, alla resistenza di isolamento, alle perdite a vuoto e alla regolazione della tensione.
Il processo di produzione segue inoltre i requisiti di test basati su IEC per le unità spedite. Un approccio di test documentato fornisce agli acquirenti prove tecniche utili durante la revisione delle apparecchiature prima dell'installazione.
Per gli ordini personalizzati, gli acquirenti possono anche discutere con il produttore i requisiti di ispezione e le specifiche specifiche del progetto prima della produzione. Ciò è particolarmente importante quando il trasformatore deve soddisfare un particolare ambiente di installazione o configurazione dell'impianto elettrico.
Cosa dovrebbero controllare gli acquirenti prima di ordinare?
La selezione di un trasformatore basata solo sulla sua potenza nominale KVA può portare a una configurazione inadeguata. I team di approvvigionamento dovrebbero esaminare i requisiti elettrici e meccanici completi prima di confermare un ordine.
I punti chiave da verificare includono:
- Tensione primaria:Confermare la tensione di alimentazione disponibile e la configurazione delle fasi.
- Tensione secondaria:Verificare che la tensione di uscita corrisponda all'apparecchiatura collegata.
- Capacità di carico:Calcolare il carico continuo e di picco previsto anziché fare affidamento solo sui valori nominali delle apparecchiature.
- Frequenza:Conferma se il progetto richiede 50 Hz, 60 Hz o un'altra frequenza.
- Protezione:Controllare le specifiche dell'MCCB e determinare se le normative locali richiedono una protezione aggiuntiva a monte o a valle.
- Ambiente di installazione:Verificare se la protezione IP23 è sufficiente per il luogo previsto.
- Regolazione della tensione:Considerare se un commutatore multiposizione è vantaggioso per le condizioni della rete locale.
- Documentazione:Richiedi disegni tecnici, rapporti di prova, informazioni sul cablaggio e altri documenti necessari per l'approvazione del progetto.
Per i progetti internazionali, è utile anche chiarire le dimensioni di spedizione, l'imballaggio, i requisiti di installazione, gli standard applicabili e le procedure di messa in servizio prima dell'inizio della produzione.
Domande frequenti
È possibile regolare il commutatore mentre il trasformatore è in funzione?
No. Il commutatore è di tipo diseccitato e deve essere regolato solo dopo che il trasformatore è stato completamente spento. È necessario seguire sempre le corrette procedure di sicurezza elettrica prima di modificare la posizione del rubinetto.
Il trasformatore include MCCB su entrambi i lati?
SÌ. Questa configurazione integra gli MCCB nell'armadio del trasformatore, con protezione fornita sui lati di ingresso e di uscita. L'esatta disposizione dell'interruttore deve essere confermata rispetto ai requisiti elettrici del progetto prima di ordinare.
È ancora necessaria una scatola di distribuzione separata?
In molte installazioni, gli MCCB integrati possono ridurre la necessità di un involucro di protezione separato. Tuttavia, le normative elettriche locali e la progettazione complessiva della distribuzione potrebbero richiedere protezioni aggiuntive o apparecchiature di commutazione.
Questo trasformatore da 50KVA è adatto per l'installazione esterna?
La custodia ha un grado di protezione IP23 ed è destinata all'uso in ambienti interni o opportunamente coperti. Per ambienti esterni completamente esposti che comportano forti piogge, polvere o altre condizioni severe, potrebbe essere più appropriato un livello di protezione della custodia più elevato.
Che tipo di materiale di avvolgimento viene utilizzato?
Il trasformatore utilizza avvolgimenti in rame. Il rame è ampiamente selezionato per gli avvolgimenti dei trasformatori per la sua conduttività elettrica e la sua idoneità per una trasmissione affidabile di potenza.
Il trasformatore può essere personalizzato?
SÌ. Le configurazioni del trasformatore possono essere discusse in base ai requisiti del progetto, inclusi parametri elettrici, disposizioni di protezione, impostazioni delle prese, requisiti dell'involucro e altre considerazioni specifiche dell'applicazione.
Perché scegliere questa configurazione del trasformatore?
Un trasformatore ben progettato dovrebbe fare di più che convertire la tensione. Dovrebbe adattarsi all'impianto elettrico, semplificare l'installazione, fornire una protezione adeguata e rimanere pratico per il funzionamento a lungo termine. ILTrasformatore di isolamento di tipo secco da 50 KVA con MCCBcombina capacità trifase da 50 KVA, conversione di tensione da 415 V a 220 V, avvolgimenti in rame, isolamento di Classe F, regolazione della tensione a cinque posizioni, MCCB integrati, struttura dell'involucro in acciaio inossidabile IP23, monitoraggio della tensione e test di fabbrica in un'unica soluzione ingegnerizzata.
Per gli acquirenti che cercano un produttore cinese di trasformatori in grado di fornire soluzioni personalizzate di trasformatori di isolamento di tipo secco, GUANGBIAN offre un'opzione pratica per progetti che richiedono protezione integrata e configurazioni specifiche dell'applicazione. Se stai valutando le specifiche, pianificando una nuova installazione elettrica o confrontando i fornitori di trasformatori, esamina il trasformatore di isolamento di tipo a secco da 50 KVA con MCCB e discuti i requisiti del tuo progetto direttamente con il produttore. Per specifiche di tensione, configurazione di MCCB, requisiti di custodia, documenti di test o soluzioni di trasformatori personalizzate,contattaciper ricevere assistenza tecnica e una soluzione adatta alla tua applicazione.
