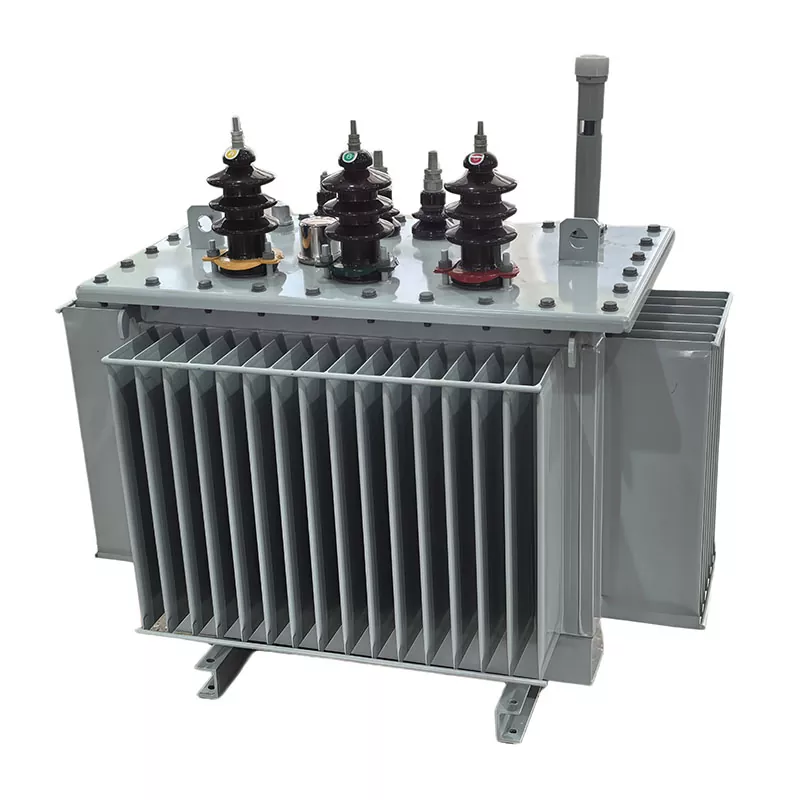

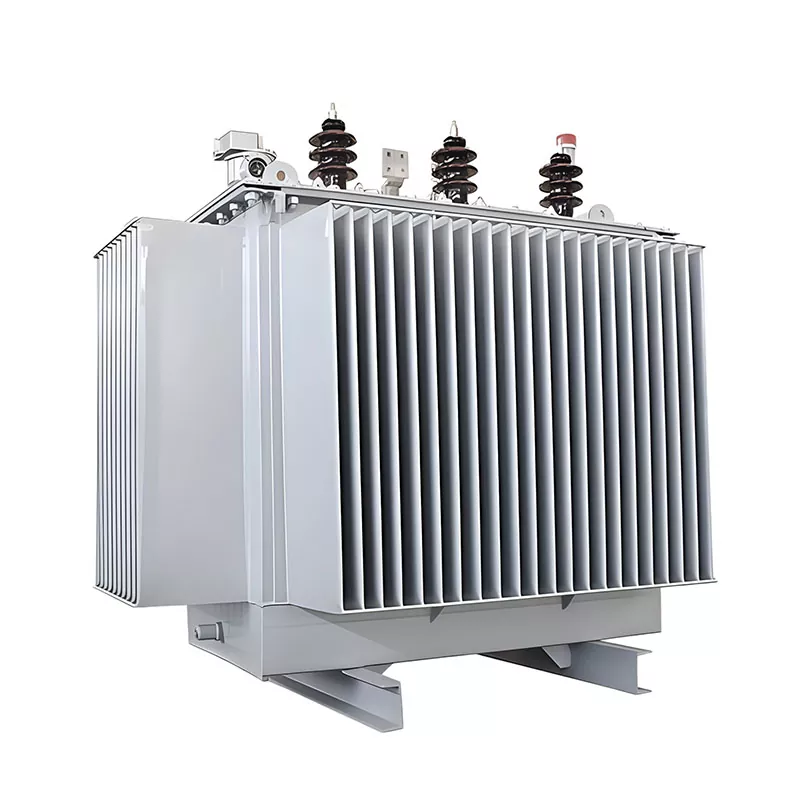

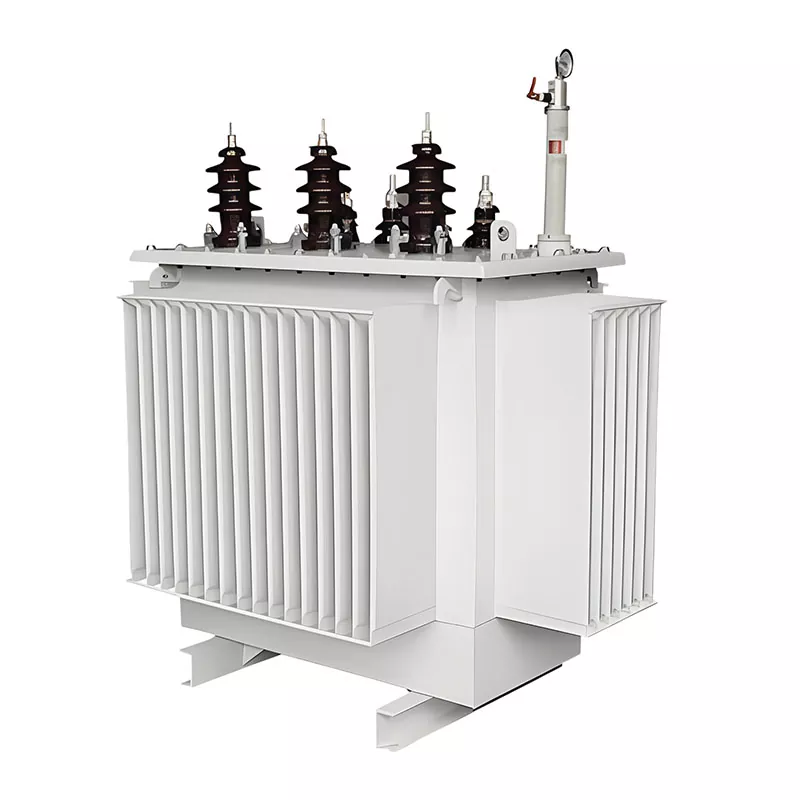

Trasformatore a bagno d'olio di ricambio

Un trasformatore sostitutivo immerso in olio è un tipo di trasformatore di potenza riempito d'olio progettato specificatamente per sostituire un trasformatore esistente in un sistema di distribuzione dell'energia in funzione, in genere a causa di apparecchiature obsolete, guasti, limitazioni di capacità o requisiti di aggiornamento dell'efficienza.

A differenza dei trasformatori utilizzati nelle nuove installazioni, un trasformatore sostitutivo è progettato prestando particolare attenzione alla compatibilità del sistema, all'intercambiabilità fisica e all'integrazione perfetta con l'infrastruttura elettrica esistente.

Definizione ingegneristica

Dal punto di vista dell'ingegneria elettrica, un trasformatore sostitutivo immerso in olio può essere definito come:

Un trasformatore di potenza progettato o ottimizzato in base alle condizioni della rete esistente, come livello di tensione, gruppo vettoriale, dimensioni di installazione e profilo di carico, in modo che possa sostituire direttamente un trasformatore immerso in olio in servizio senza modifiche importanti al sistema originale.

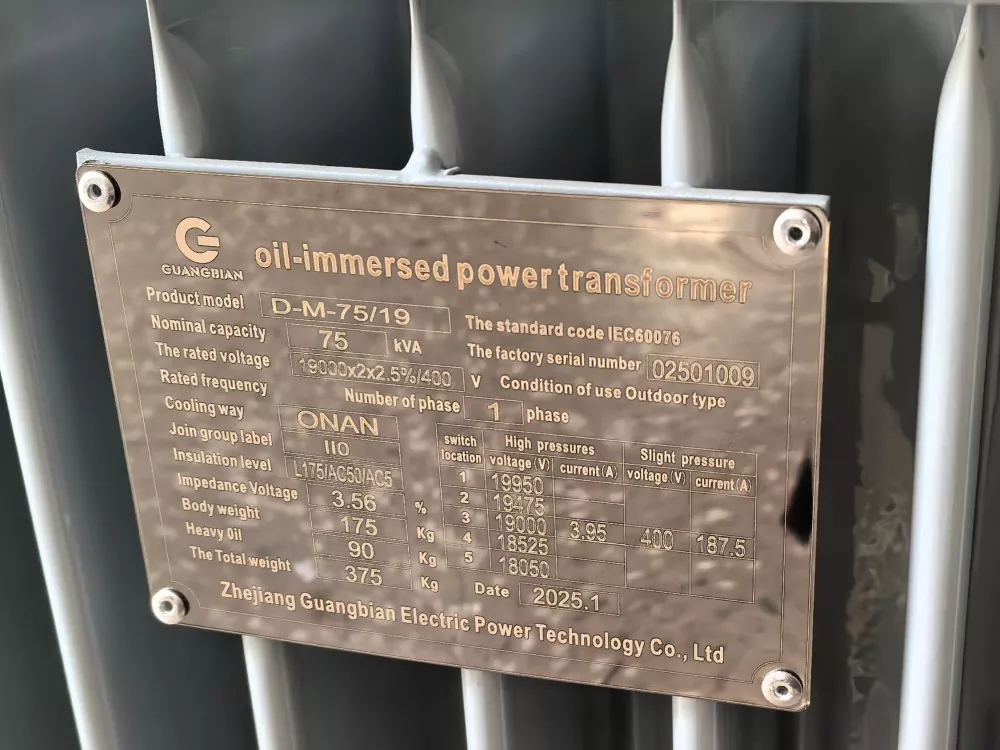

Caratteristiche tecniche principali

Un tipico trasformatore sostitutivo in olio è definito dai seguenti requisiti tecnici:

Compatibilità di tensione:Corrisponde ai livelli di sistema esistenti come 6 kV/0,4 kV, 10 kV/0,4 kV, ecc.

Intercambiabilità dell'installazione:Progettato per adattarsi alle fondazioni esistenti, ai punti di ingresso dei cavi e al layout della sottostazione

Corrispondenza del gruppo di vettori:Comunemente Dyn11 o identico alla configurazione del trasformatore originale

Coordinamento dell'impedenza di cortocircuito:Solitamente progettato nell'intervallo 5%–8% per garantire la stabilità del sistema

Ottimizzazione delle prestazioni:Può migliorare l'efficienza, ridurre le perdite o migliorare le prestazioni termiche rispetto all'unità sostituita

Scopri prima la taglia giusta

Ecco un esempio: il tuo carico attuale è 800 kVA e stai aggiungendo 400 kVA di nuova domanda. Considerando un certo margine di crescita, 1250-1600 kVA hanno senso. Non limitarti a guardare i numeri di oggi: lasciare un po' di margine è sempre una scommessa sicura.

Quando esegui il calcolo della capacità del trasformatore, tieni a mente questi parametri: il livello di tensione deve corrispondere al tuo sistema esistente (come 10 kV/0,4 kV), il gruppo vettoriale Dyn11 funziona per la maggior parte delle applicazioni commerciali e l'impedenza del 5-8% è standard. Se non sei sicuro, il team della fabbrica cinese di GUANGBIAN può rivedere la tua configurazione e confermare le specifiche prima della produzione.

Cosa preparare prima dello scambio?

Tre cose da controllare:

1.Valutazione elettrica: le sbarre e i cavi sono in grado di sopportare correnti più elevate? Il sistema di protezione necessita di aggiustamenti?

2.Verifica strutturale: dimensioni della fondazione, percorso di accesso per lo spostamento dell'unità, condizioni di ventilazione.

3. Coordinamento dei servizi pubblici: un aggiornamento della capacità potrebbe richiedere modifiche alla fornitura in entrata. Ottieni in anticipo il permesso di interruzione dell'energia elettrica.

Se stai pianificando un progetto di sostituzione del trasformatore, il team tecnico di GUANGBIAN della nostra fabbrica cinese può aiutarti a esaminare questi articoli. Abbiamo gestito casi simili presso il nostro stabilimento di produzione e sappiamo quali dettagli spesso vengono trascurati.

Installazione e messa in servizio

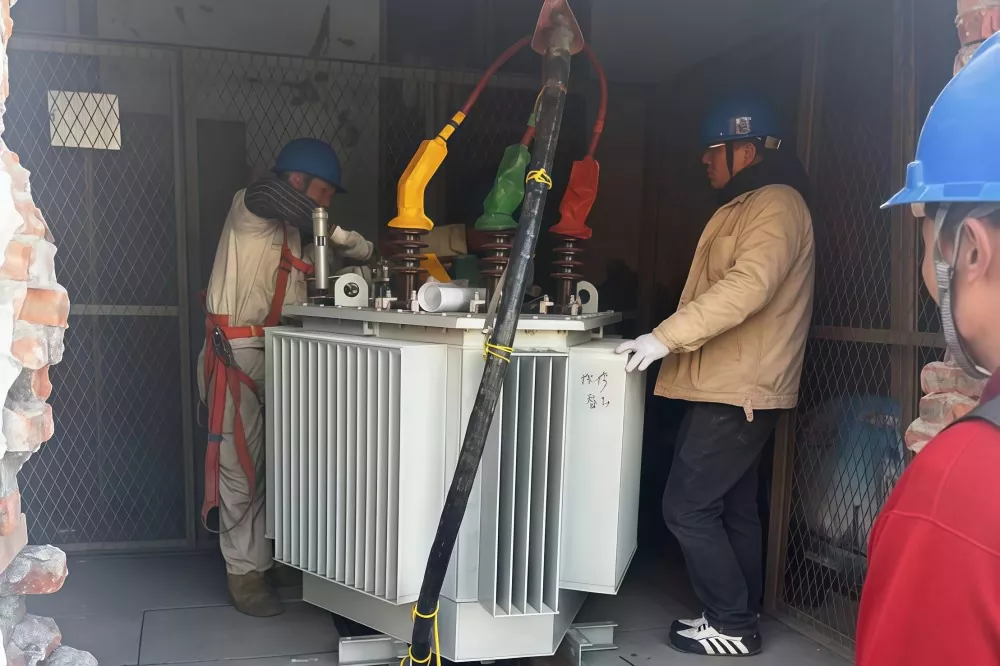

Spegnere → Scollegare → Rimuovere la vecchia unità → Posizionare il nuovo trasformatore → Cablaggio → Test → Eccitare

Non saltare la fase di test: test del rapporto spire, resistenza di isolamento, verifica del gruppo vettoriale, misurazione della resistenza. Tutto deve passare prima che tu scatti l'interruttore. Durante le prime settimane, tieni d'occhio la temperatura, ascolta i rumori insoliti, controlla le vibrazioni.

Quanto costa?

Per un’unità da 1250 kVA, il trasformatore stesso costa dai 25.000 ai 45.000 dollari. Con l'installazione e le modifiche, il costo totale del progetto si aggira intorno ai $ 35.000-75.000. Se la tua unità esistente è in funzione da quasi 20 anni, sostituirla con una nuova ha più senso che aggiungere un'unità parallela: meno problemi di manutenzione, migliore efficienza.

Dopo l'installazione, conservare in archivio i rapporti di prova e i disegni as-built. Controllare le temperature trimestralmente, eseguire un'analisi dell'olio annualmente (per i tipi riempiti d'olio). Con la dovuta cura, questa apparecchiatura dovrebbe funzionare senza problemi per 20-30 anni.

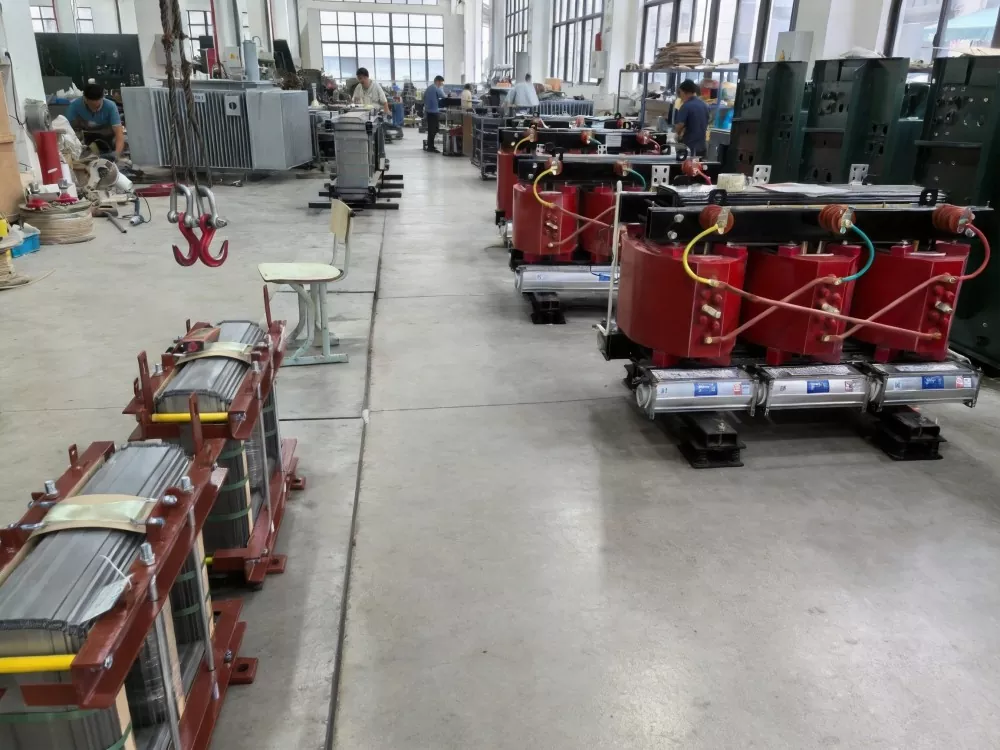

Nello stabilimento cinese di GUANGBIAN produciamo trasformatori costruiti per il lungo periodo. Che tu sia nella fase di selezione del trasformatore o che tu abbia bisogno di rivedere le specifiche, il nostro team può aiutarti.

Differenza dai trasformatori standard di nuova installazione

Domande frequenti

1. Che cos'è un trasformatore sostitutivo a bagno d'olio?

È un trasformatore immerso in olio progettato per sostituire un trasformatore esistente in un sistema di alimentazione funzionante. È costruito per adattarsi alle condizioni elettriche originali in modo che il sistema possa continuare a funzionare con modifiche minime.

2. Quando è opportuno sostituire un trasformatore?

La sostituzione è necessaria quando il trasformatore è vecchio (in genere 15–25+ anni), si guasta frequentemente, non è in grado di soddisfare la domanda di carico attuale o presenta costi di manutenzione elevati

3. Come scelgo la capacità corretta per la sostituzione?

La capacità viene selezionata in base al carico attuale, all'espansione futura (solitamente un margine del 15–25%) e alle condizioni del sistema come il livello di tensione e le limitazioni di installazione.

4. Un trasformatore sostitutivo può aumentare la capacità?

SÌ. È possibile aggiornare un'unità sostitutiva a una capacità maggiore, ma è necessario verificare la compatibilità dei cavi, dei quadri e del sistema di protezione esistenti.

5. Cosa deve corrispondere quando si sostituisce un trasformatore?

I parametri chiave includono il rapporto di tensione, il gruppo vettoriale (comunemente Dyn11), l'impedenza (circa 5–8%) e le dimensioni fisiche dell'installazione.

6. Quanto dura il processo di sostituzione?

L'installazione e la sostituzione richiedono solitamente 1-3 giorni, a seconda delle condizioni del sito, più tempo aggiuntivo per test e messa in servizio.
