Perché viene utilizzato un trasformatore di tipo secco nei moderni sistemi di distribuzione dell'energia?

Astratto

Questo articolo spiega come atrasformatore di tipo seccofunziona, la sua struttura principale, i principi operativi, i vantaggi e le applicazioni nel mondo reale. È progettato per aiutare ingegneri, responsabili degli approvvigionamenti e operatori di impianti a comprendere perché i trasformatori a secco sono sempre più preferiti nei moderni sistemi di distribuzione elettrica. Il contenuto affronta anche preoccupazioni comuni quali sicurezza, efficienza, ambiente di installazione e requisiti di manutenzione, offrendo una guida pratica per un processo decisionale informato.

---

Sommario

• Introduzione
• Cenni sulla tecnologia dei trasformatori di tipo secco
• Principio di funzionamento
• Componenti principali
• Vantaggi principali
• Applicazioni tipiche
• Confronto tra trasformatori a secco e trasformatori immersi in olio
• Guida alla selezione
• Considerazioni sulla manutenzione e sulla sicurezza
• Problemi comuni e risoluzione dei problemi
• Domande frequenti
• Conclusione

---

Contorno

Questo articolo segue un approccio strutturato: prima introduce il concetto di trasformatori a secco, quindi spiega il loro meccanismo di funzionamento, seguito dall'analisi dei componenti, dai vantaggi e dal confronto con i tradizionali trasformatori in olio. Si conclude con indicazioni sulla selezione, approfondimenti sulla manutenzione e domande frequenti per fornire una panoramica tecnica completa.

---

Introduzione

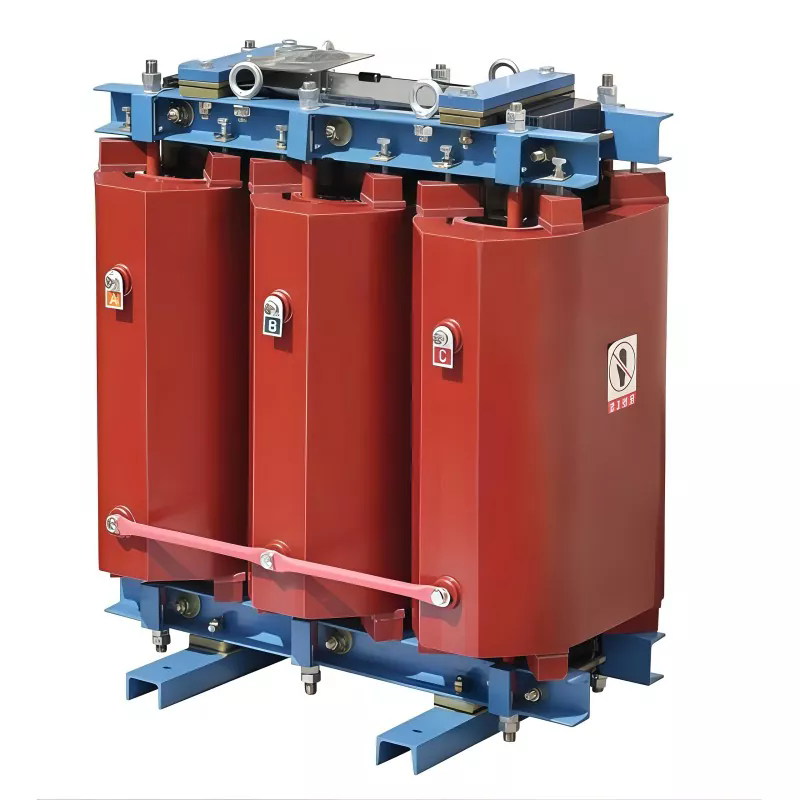

Un trasformatore a secco è un moderno dispositivo elettrico utilizzato per trasferire energia elettrica tra circuiti mediante induzione elettromagnetica senza utilizzare olio isolante. A differenza dei trasformatori immersi in olio, si basa sull'aria o su materiali isolanti solidi come la resina epossidica. Ciò lo rende particolarmente adatto per installazioni interne, edifici commerciali, ospedali e ambienti in cui la sicurezza antincendio e la protezione ambientale sono priorità. Con la crescente domanda di infrastrutture elettriche più sicure e pulite, i trasformatori a secco sono diventati la soluzione preferita in tutti i settori. Produttori come Zhejiang Guangbian Electric Power Technology Co., Ltd. continuano a innovare in questo campo, offrendo soluzioni di trasformatori affidabili ed efficienti su misura per i moderni sistemi energetici.

---

Cenni sulla tecnologia dei trasformatori di tipo secco

I trasformatori a secco funzionano in base alla legge di Faraday sull'induzione elettromagnetica. Gli avvolgimenti primari e secondari sono isolati elettricamente ma collegati magneticamente tramite un nucleo di ferro laminato. Quando la corrente alternata passa attraverso l'avvolgimento primario, crea un campo magnetico che induce tensione nell'avvolgimento secondario. A differenza dei sistemi raffreddati ad olio, la dissipazione del calore avviene attraverso la circolazione naturale dell'aria o sistemi di raffreddamento ad aria forzata. Ciò elimina i rischi associati a perdite di olio, rischi di incendio e contaminazione ambientale.

---

Principio di funzionamento

Il funzionamento di un trasformatore a secco può essere riassunto nei seguenti passaggi:

1. La corrente alternata entra nell'avvolgimento primario.
2. Nel nucleo viene generato un flusso magnetico.
3. Il campo magnetico induce tensione nell'avvolgimento secondario.
4. La tensione viene aumentata o diminuita a seconda del rapporto di avvolgimento.
5. Il calore generato durante il funzionamento viene dissipato attraverso il raffreddamento ad aria.

L'assenza di isolamento liquido semplifica il sistema e migliora la sicurezza operativa, soprattutto in ambienti chiusi.

---

Componenti principali

Un trasformatore di tipo secco è costituito da diversi componenti essenziali:

• Nucleo:Realizzato in acciaio al silicio laminato per ridurre le perdite per correnti parassite.
• Avvolgimenti:Tipicamente realizzato in rame o alluminio, isolato con resina epossidica.
• Sistema di isolamento:Isolamento solido che sostituisce i sistemi a base di olio.
• Sistema di raffreddamento:Raffreddamento ad aria naturale (AN) o raffreddamento ad aria forzata (AF).
• Allegato:Involucro protettivo che garantisce protezione meccanica e ambientale.

---

Vantaggi principali

I trasformatori a secco offrono numerosi vantaggi importanti:

• Nessun rischio di incendio per assenza di olio
• Design ecologico
• Bassi requisiti di manutenzione
• Elevata resistenza ai cortocircuiti
• Adatto per installazione interna
• Riduzione dei problemi di conformità ambientale

Questi vantaggi li rendono particolarmente adatti a luoghi sensibili come aeroporti, ospedali e grattacieli.

---

Applicazioni tipiche

I trasformatori a secco trovano largo impiego in molteplici settori:

• Edifici commerciali e centri commerciali
• Ospedali e strutture sanitarie
• Data center e infrastrutture IT
• Impianti industriali con severi requisiti di sicurezza
• Complessi residenziali a molti piani
• Sistemi di trasporto come ferrovie e stazioni della metropolitana

---

Confronto tra trasformatori a secco e trasformatori immersi in olio

Caratteristica	Trasformatore di tipo secco	Trasformatore immerso nell'olio
Mezzo di raffreddamento	Aria/Resina	Olio isolante
Rischio incendio	Molto basso	Più alto
Manutenzione	Basso	Da medio ad alto
Posizione di installazione	Adatto per interni	Principalmente all'aperto
Impatto ambientale	Ecologico	Rischio di perdite d'olio

---

Guida alla selezione

La scelta del giusto trasformatore a secco richiede un'attenta valutazione di diversi fattori:

• Capacità di carico e requisiti di tensione
• Ambiente di installazione (interno/esterno)
• Metodo di raffreddamento (AN o AF)
• Requisiti di sicurezza e protezione antincendio
• Obiettivi di efficienza energetica

Una selezione adeguata garantisce stabilità operativa a lungo termine e costi del ciclo di vita ridotti.

---

Considerazioni sulla manutenzione e sulla sicurezza

Sebbene i trasformatori a secco richiedano meno manutenzione, l’ispezione periodica è comunque essenziale:

• Pulizia regolare della polvere per evitare il surriscaldamento
• Controllo dell'integrità dell'isolamento
• Monitoraggio dei livelli di temperatura
• Garantire una ventilazione adeguata
• Serraggio dei collegamenti elettrici

Una corretta manutenzione prolunga significativamente la durata e garantisce prestazioni stabili in caso di variazioni di carico.

---

Problemi comuni e risoluzione dei problemi

Alcuni problemi tipici includono:

• Surriscaldamento:Spesso causato da scarsa ventilazione o condizioni di sovraccarico.
• Aumento del rumore:Potrebbe indicare laminazioni del nucleo allentate o vibrazioni meccaniche.
• Invecchiamento dell'isolamento:Si verifica a causa dello stress termico a lungo termine.

Il rilevamento precoce e le azioni correttive possono prevenire gravi guasti del sistema.

---

Domande frequenti

1. Qual è la durata di un trasformatore di tipo secco?
Tipicamente 20-30 anni a seconda delle condizioni operative e della qualità della manutenzione.

2. I trasformatori a secco possono essere utilizzati all'aperto?
Sì, ma richiedono involucri protettivi adeguati per impedire l'ingresso di umidità e polvere.

3. I trasformatori a secco sono più costosi?
I costi iniziali possono essere più elevati, ma minori vantaggi in termini di manutenzione e sicurezza riducono i costi a lungo termine.

4. Perché i trasformatori a secco sono più sicuri?
Poiché non utilizzano olio isolante infiammabile, riducono i rischi di incendio e perdite.

---

Conclusione

I trasformatori a secco rappresentano una soluzione moderna, sicura e rispettosa dell'ambiente per la distribuzione dell'energia elettrica. Il loro design robusto, i bassi requisiti di manutenzione e le elevate prestazioni di sicurezza li rendono ideali per infrastrutture critiche e installazioni urbane. Poiché le industrie continuano a dare priorità alla sostenibilità e alla sicurezza, la domanda di tecnologie avanzate per i trasformatori continua a crescere.Zhejiang Guangbian Electric Power Technology Co., Ltd.si impegna a fornire soluzioni di trasformatori di tipo secco ad alte prestazioni progettate per affidabilità, efficienza e stabilità a lungo termine in diverse applicazioni. Per ulteriori dettagli tecnici, consulenza sul progetto o soluzioni di trasformatori personalizzate, per favorecontattaciOggi. Il nostro team di ingegneri è pronto a supportare i requisiti del vostro sistema di alimentazione con competenza professionale e un servizio reattivo.
