In che modo un trasformatore montato su palo da 37,5 KVA può migliorare la distribuzione affidabile dell'energia

Guangbianfornisce ilTrasformatore su palo da 37,5 KVAper sistemi di distribuzione aerea che servono carichi residenziali, agricoli, commerciali e dell'industria leggera. Progettato per l'impiego pratico all'aperto, questo trasformatore combina installazione compatta con montaggio su palo, avvolgimenti in rame, isolamento in olio, produzione controllata e test in fabbrica per supportare una distribuzione stabile dell'alimentazione da media a bassa tensione.

Un trasformatore su palo da 37,5 KVA è un trasformatore di distribuzione progettato per ridurre l'elettricità a media tensione dalle linee aeree a una tensione inferiore adatta agli utenti finali. La sua capacità nominale di 37,5 KVA lo rende adatto a carichi elettrici relativamente moderati in cui si preferisce un'installazione compatta ed elevata del trasformatore. Questo articolo spiega come funziona il trasformatore, dove viene utilizzato, quali fattori tecnici influenzano le prestazioni, come viene prodotto e testato e perché l'installazione su palo può essere pratica per le moderne reti di distribuzione aeree.

Sommario

Che cos'è un trasformatore montato su palo da 37,5 KVA?

Come funziona un trasformatore su palo da 37,5 KVA?

Dove viene utilizzato un trasformatore montato su palo da 37,5 KVA?

Quali sono le caratteristiche principali?

Come viene prodotto il trasformatore?

Quali test dovrebbero prendere in considerazione gli acquirenti?

Perché scegliere un trasformatore di distribuzione su palo?

In che modo gli acquirenti dovrebbero selezionare il trasformatore giusto?

Domande frequenti

Conclusione

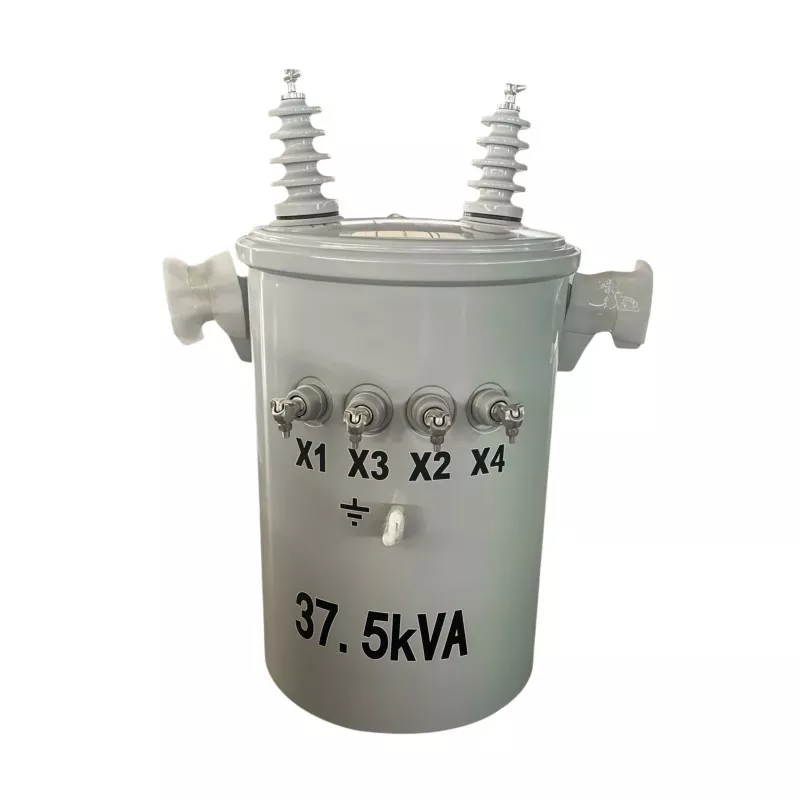

Che cos'è un trasformatore montato su palo da 37,5 KVA?

Un trasformatore montato su palo da 37,5 KVA è un dispositivo di distribuzione elettrica installato su un palo della luce o su una struttura di supporto aerea comparabile. La sua funzione principale è quella di ridurre l'elettricità a media tensione da una linea di distribuzione aerea a una tensione inferiore che può essere utilizzata da consumatori residenziali, agricoli, commerciali e dell'industria leggera.

La potenza nominale di 37,5 KVA rappresenta la capacità di potenza apparente del trasformatore. Nella pianificazione pratica della distribuzione, questa capacità può essere adatta per reti con domanda moderata in cui un trasformatore più grande introdurrebbe capacità non necessaria mentre un'unità più piccola potrebbe sovraccaricarsi.

La configurazione su palo fornisce anche una pratica alternativa alle apparecchiature montate a terra. Poiché il trasformatore è elevato, può rimanere spazio prezioso sul terreno per strade, edifici, operazioni agricole o altre infrastrutture.

Per gli acquirenti che ricercano diverse configurazioni di trasformatori, le soluzioni di trasformatori di potenza di Guangbian forniscono ulteriori informazioni sulle opzioni di trasformatori immersi in olio, di tipo a secco e montati su palo.

Come funziona un trasformatore su palo da 37,5 KVA?

Il principio di funzionamento si basa sull'induzione elettromagnetica. Sebbene l'apparecchiatura sia compatta, il suo funzionamento dipende dalle prestazioni coordinate tra nucleo magnetico, avvolgimento primario, avvolgimento secondario, sistema di isolamento e mezzo di raffreddamento.

1. Ingresso di media tensione

L'energia elettrica arriva da una rete di distribuzione aerea ed entra nell'avvolgimento primario del trasformatore. L'esatta configurazione della tensione di ingresso e di uscita dipende dai requisiti del progetto e dagli standard di utilità applicabili.

2. Generazione del campo magnetico

La corrente alternata che scorre attraverso l'avvolgimento primario crea un campo magnetico variabile nel nucleo del trasformatore. L'acciaio elettrico a grani orientati è comunemente utilizzato nei nuclei dei trasformatori di distribuzione perché le sue proprietà magnetiche aiutano a controllare le perdite dei nuclei.

3. Trasformazione di tensione

Il campo magnetico variabile induce tensione nell'avvolgimento secondario. Il rapporto spire tra l'avvolgimento primario e quello secondario determina la relazione di trasformazione della tensione, consentendo di ridurre l'alimentazione di media tensione a una tensione inferiore utilizzabile.

4. Erogazione di energia a bassa tensione

L'elettricità trasformata viene poi consegnata ai carichi collegati attraverso la rete di distribuzione a bassa tensione. Il corretto dimensionamento del trasformatore aiuta a mantenere condizioni operative accettabili evitando inutili perdite di capacità e di energia.

Dove viene utilizzato un trasformatore montato su palo da 37,5 KVA?

La capacità di 37,5 KVA è particolarmente rilevante per i sistemi di distribuzione con una domanda elettrica da bassa a moderata. Le applicazioni tipiche includono:

• Distribuzione residenziale:Fornitura di case, cluster di alloggi rurali e piccole comunità.
• Elettrificazione rurale:Supportare l’espansione della rete nelle aree in cui la distribuzione aerea è ampiamente utilizzata.
• Strutture agricole:Fornitura di energia per pompe di irrigazione, fabbricati agricoli, strutture per l'allevamento e attrezzature per serre.
• Piccoli edifici commerciali:Supportare negozi, uffici, officine, magazzini e locali simili.
• Carichi industriali leggeri:Fornitura di strutture di lavorazione più piccole e officine di manutenzione con una domanda moderata.
• Progetti temporanei:Fornitura di distribuzione elettrica esterna per applicazioni edili o ingegneristiche selezionate.

Prima di specificare un trasformatore, gli ingegneri dovrebbero calcolare la domanda di carico effettiva e prevista anziché selezionare l'apparecchiatura esclusivamente in base alla capacità nominale.

Quali sono le caratteristiche principali di un trasformatore su palo da 37,5 KVA?

Diverse caratteristiche costruttive e prestazionali influenzano l'idoneità di un trasformatore su palo per un progetto di distribuzione esterna.

Per i team di approvvigionamento, queste caratteristiche dovrebbero essere valutate insieme al rapporto di tensione, alla frequenza, alla configurazione di fase, al livello di isolamento, alle condizioni ambientali, agli standard applicabili e alle specifiche dell'utilità richiesti.

Come viene prodotto il trasformatore?

La qualità della produzione ha una relazione diretta con l'affidabilità del trasformatore. Per un'unità montata su palo da 37,5 KVA, il processo di produzione prevede più fasi controllate anziché il semplice assemblaggio di serbatoio, nucleo e avvolgimenti.

Fabbricazione del nucleo

Il nucleo è realizzato con lamiere di acciaio elettrico tagliate a dimensioni controllate e assemblate in un circuito magnetico. L'impilamento, la disposizione dei giunti, le condizioni della superficie e la pressione di bloccaggio corretti aiutano a controllare le perdite magnetiche e la stabilità meccanica.

Avvolgimento di precisione

La fase di avvolgimento determina importanti caratteristiche elettriche e meccaniche. Le informazioni sul prodotto di Guangbian specificano gli avvolgimenti in rame puro per la sua unità da 37,5 KVA. La dimensione del conduttore, il numero di spire, la tensione dell'avvolgimento, la disposizione degli strati e il sistema di isolamento devono essere tutti controllati attentamente.

Dopo l'avvolgimento, l'impregnazione sotto vuoto può aiutare il materiale isolante a penetrare negli spazi all'interno della bobina e migliorare il fissaggio meccanico, le prestazioni dielettriche e il trasferimento di calore.

Assemblaggio nucleo e bobina

Le bobine finite sono assemblate con il nucleo del trasformatore, i componenti isolanti e i collegamenti elettrici. Distanze adeguate tra i componenti sotto tensione sono essenziali per le prestazioni di isolamento e il funzionamento sicuro.

Assemblaggio del serbatoio

La parte attiva è installata all'interno della cassa del trasformatore ed immersa in olio isolante. L'olio serve sia come mezzo isolante elettrico che come mezzo di raffreddamento. Le informazioni di produzione pubblicate da Guangbian affermano che l'olio isolante minerale viene disidratato e degasato prima del riempimento, mentre le saldature dei serbatoi vengono ispezionate per verificarne l'integrità.

Quali test dovrebbero prendere in considerazione gli acquirenti?

Il collaudo in fabbrica è una parte importante dell'approvvigionamento del trasformatore perché le prestazioni elettriche non possono essere valutate in modo affidabile solo dall'aspetto. Secondo le informazioni sul prodotto pubblicate da Guangbian, la sua unità da 37,5 KVA viene sottoposta a numerosi test prima della spedizione.

• Test a vuoto:Controlla la corrente e le perdite relative al nucleo in condizioni di assenza di carico.
• Test di carico:Valuta le perdite di carico e le prestazioni di aumento della temperatura nelle condizioni operative nominali.
• Resistere ai test di tensione:Verifica la capacità di isolamento rispetto alle tensioni di prova a frequenza industriale specificate.
• Test di tensione ad impulso:Aiuta a valutare la capacità del sistema di isolamento di resistere a condizioni di sovratensione transitoria.
• Test olio isolante:Valuta proprietà come la tensione di rottura e le caratteristiche legate all'umidità.
• Misurazione della resistenza CC:Aiuta a identificare anomalie nella resistenza dell'avvolgimento e nei collegamenti elettrici.

Per gli appalti di progetti, gli acquirenti devono richiedere il rapporto di prova applicabile e confermare che i requisiti di prova corrispondono agli standard del paese di destinazione e alle specifiche tecniche dell'ente locale.

Perché scegliere un trasformatore di distribuzione su palo?

I trasformatori su palo sono particolarmente pratici laddove la rete di distribuzione fa già affidamento su conduttori aerei. La loro configurazione elevata può offrire numerosi vantaggi ingegneristici e infrastrutturali.

• Utilizzo efficiente dello spazio:Il trasformatore non richiede un'ampia area di installazione a livello del suolo.
• Compatibilità con reti aeree:La configurazione si collega naturalmente con le linee di distribuzione aeree.
• Requisiti civili ridotti:Rispetto ad alcune installazioni a terra, potrebbero essere necessarie meno strutture a terra dedicate.
• Implementazione pratica nelle zone rurali:La configurazione è adatta per estendere le reti di distribuzione tra comunità disperse.
• Idoneità all'esterno:La struttura resistente agli agenti atmosferici supporta condizioni operative esposte.
• Manutenzione accessibile:Il personale dei servizi pubblici può ispezionare ed eseguire la manutenzione dell'apparecchiatura utilizzando procedure di sicurezza adeguate.

Tuttavia, l'installazione deve sempre essere conforme alle normative elettriche locali, ai requisiti di carico dei pali, alle distanze, alle regole di messa a terra, ai requisiti di protezione e alle procedure di utilità. La scelta del trasformatore dovrebbe quindi essere integrata nella progettazione complessiva della distribuzione piuttosto che trattata come una decisione di acquisto isolata.

In che modo gli acquirenti dovrebbero selezionare il trasformatore giusto?

Scegliere un trasformatore da 37,5 KVA implica molto più che confermare il numero KVA. Gli ingegneri addetti agli acquisti dovrebbero esaminare i requisiti elettrici e ambientali completi prima di effettuare un ordine.

1. Conferma il carico:Calcolare la domanda attuale e la crescita futura ragionevole.
2. Confermare i requisiti di tensione:Specificare le tensioni primarie e secondarie in base al sistema di distribuzione.
3. Controllare la configurazione delle fasi:Determinare se il progetto richiede apparecchiature monofase o trifase.
4. Frequenza di revisione:Verificare la compatibilità con la frequenza della rete elettrica locale.
5. Valutare le condizioni di installazione:Considera la temperatura ambientale, l'altitudine, l'umidità, l'inquinamento, il vento e l'esposizione.
6. Verificare i requisiti di protezione:Coordinare fusibili, protezione da sovratensione, messa a terra e altri dispositivi di protezione.
7. Richiedi documentazione tecnica:Esaminare disegni, informazioni sulla targhetta, rapporti di prova e standard applicabili.
8. Valutare la capacità del fornitore:Considera l'esperienza di produzione, le procedure di ispezione, la tracciabilità, la capacità di consegna e il supporto post-vendita.

Un fornitore affidabile di trasformatori dovrebbe essere in grado di discutere questi parametri prima della produzione in modo che la configurazione finale corrisponda al progetto reale anziché fare affidamento su una specifica generica.

Domande frequenti

Cosa significa 37,5 KVA su un trasformatore?

37,5 KVA è la capacità di potenza apparente nominale del trasformatore. Indica la capacità di carico elettrico nelle condizioni operative specificate e deve essere considerata insieme alla tensione, al fattore di potenza, alle condizioni ambientali e ai requisiti di progettazione applicabili.

Dove può essere installato un trasformatore su palo da 37,5KVA?

Può essere utilizzato in adeguati sistemi di distribuzione aerea che servono comunità residenziali, aree rurali, aziende agricole, piccole strutture commerciali, siti industriali leggeri e progetti energetici temporanei selezionati.

Perché gli avvolgimenti in rame sono importanti?

Il rame offre un'elevata conduttività elettrica e buone caratteristiche meccaniche per gli avvolgimenti del trasformatore. Sono essenziali anche il corretto dimensionamento del conduttore e la tensione controllata dell'avvolgimento, pertanto il materiale dell'avvolgimento non deve essere valutato indipendentemente dal progetto completo dell'avvolgimento.

Un trasformatore da palo è adatto ad ogni progetto?

No. L'idoneità dipende dai requisiti di carico, dai livelli di tensione, dalla configurazione di rete, dall'ambiente di installazione, dagli standard dei servizi, dalla capacità di carico dei pali, dalle distanze di sicurezza e dalle normative elettriche locali. Un ingegnere elettrico qualificato dovrebbe confermare le specifiche finali.

Cosa devo richiedere ad un produttore di trasformatori?

Gli acquirenti dovrebbero prendere in considerazione la possibilità di richiedere disegni tecnici, dati di targa, documentazione di test di routine, standard applicabili, informazioni sull'installazione, termini di garanzia, dettagli di imballaggio e specifiche di consegna. Per l'approvvigionamento di progetti, anche la tracciabilità e i test di fabbrica documentati possono essere preziosi.

Conclusionee

Un trasformatore montato su palo da 37,5 KVA fornisce un modo pratico per ridurre l'elettricità a media tensione per applicazioni di distribuzione a carico moderato, sfruttando al tempo stesso in modo efficiente l'infrastruttura aerea. Le sue prestazioni dipendono dal sistema tecnico completo, compresa la costruzione del nucleo, la qualità dell'avvolgimento in rame, l'isolamento, il raffreddamento, l'integrità del serbatoio, i test di fabbrica e la corretta installazione. Guangbian produce trasformatori montati su palo in Cina e supporta gli acquirenti globali con soluzioni di approvvigionamento e trasformatori diretti in fabbrica. Se stai pianificando un progetto di elettrificazione rurale, un sistema di distribuzione di servizi pubblici, una rete di energia agricola o un'applicazione commerciale,contattaciper discutere la tensione, la capacità, le condizioni di installazione, i requisiti di test e la soluzione di trasformatore personalizzata richiesti per il tuo progetto.
