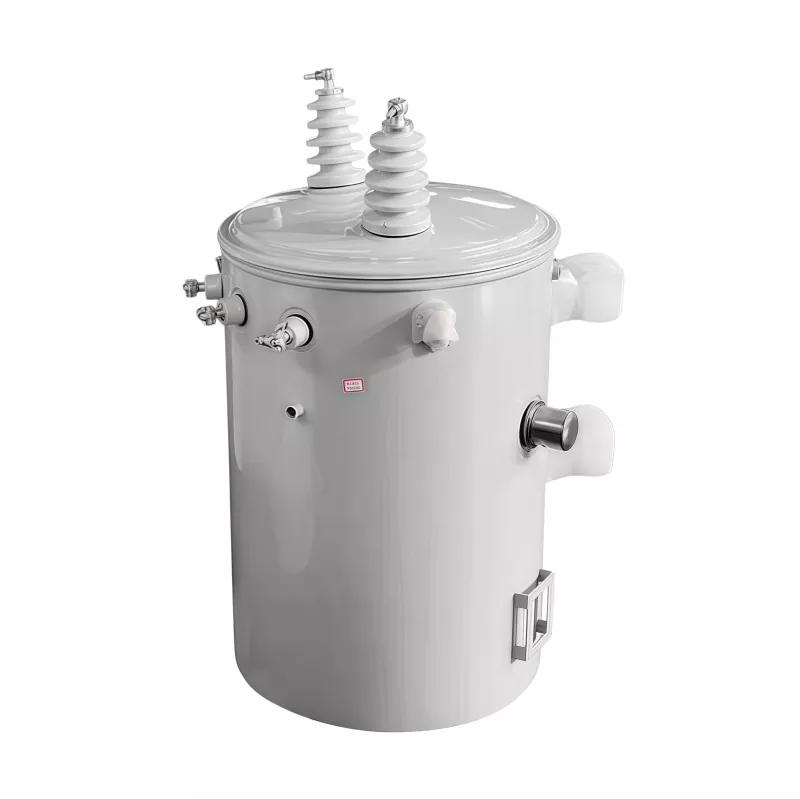

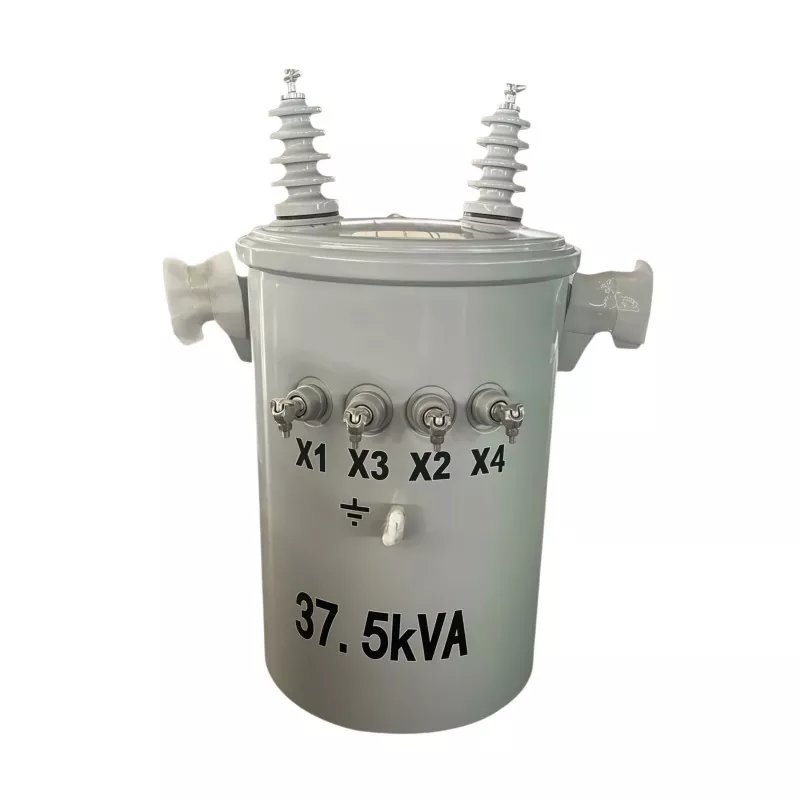

Trasformatore su palo da 37,5 KVA

Un trasformatore su palo da 37,5 KVA è un trasformatore di distribuzione elettrica installato su pali di servizio per ridurre l'elettricità a media tensione proveniente dalle linee elettriche in una tensione utilizzabile inferiore per applicazioni di alimentazione residenziali, commerciali, agricole e dell'industria leggera. Con una capacità nominale di 37,5 kilovolt-ampere (KVA), è comunemente utilizzato nei sistemi di distribuzione dell'energia aerea per fornire una fornitura elettrica stabile, efficiente e affidabile nelle aree urbane e rurali. Il suo design compatto montato su palo aiuta a risparmiare spazio sul terreno, semplifica l'installazione e supporta reti di distribuzione dell'energia economicamente vantaggiose.

Principio di funzionamento

Un trasformatore montato su palo funziona secondo il principio dell'induzione elettromagnetica.

Ingresso ad alta tensione

L'elettricità a media o alta tensione viene fornita all'avvolgimento primario tramite linee di distribuzione aeree.

Generazione del campo magnetico

Quando la corrente alternata scorre attraverso l'avvolgimento primario, crea un campo magnetico variabile all'interno del nucleo del trasformatore.

Trasformazione di tensione

Questo campo magnetico induce tensione nell'avvolgimento secondario. In base al rapporto spire tra gli avvolgimenti, la tensione viene ridotta a un livello utilizzabile inferiore.

Alimentazione in uscita stabile

L'elettricità trasformata a bassa tensione viene quindi consegnata agli utenti residenziali, commerciali o industriali con prestazioni stabili.

Applicazioni

Un trasformatore montato su palo da 37,5 KVA è progettato per sistemi di distribuzione a carico medio-basso, riducendo in modo efficiente l'elettricità da media tensione a bassa tensione utilizzabile per gli utenti finali. È ampiamente utilizzato nei seguenti scenari:

Distribuzione elettrica residenziale

Ideale per quartieri residenziali, case rurali e piccole comunità, fornisce elettricità stabile per l'illuminazione, gli elettrodomestici e il consumo energetico giornaliero.

Progetti di elettrificazione rurale

Comunemente utilizzato nell'espansione della rete rurale e nei sistemi di alimentazione di aree remote grazie alla sua semplice installazione e ai bassi requisiti di manutenzione.

Sistemi di alimentazione agricola

Adatto per aziende agricole, sistemi di irrigazione, strutture per l'allevamento e serre, per l'alimentazione di pompe dell'acqua, motori e macchine agricole.

Piccole strutture commerciali

Ampiamente applicato in piccoli uffici, negozi al dettaglio, stazioni di servizio, officine e strutture di stoccaggio per una fornitura stabile di elettricità commerciale.

Applicazioni industriali leggere

Utilizzato in piccole fabbriche, officine di lavorazione e strutture di manutenzione con richiesta di energia moderata.

Progetti di alimentazione temporanea

Comune nei cantieri edili e nei progetti temporanei di ingegneria all'aperto che richiedono una distribuzione dell'energia flessibile e affidabile.

Esaminiamo come GUANGBIAN ne costruisce effettivamente uno.

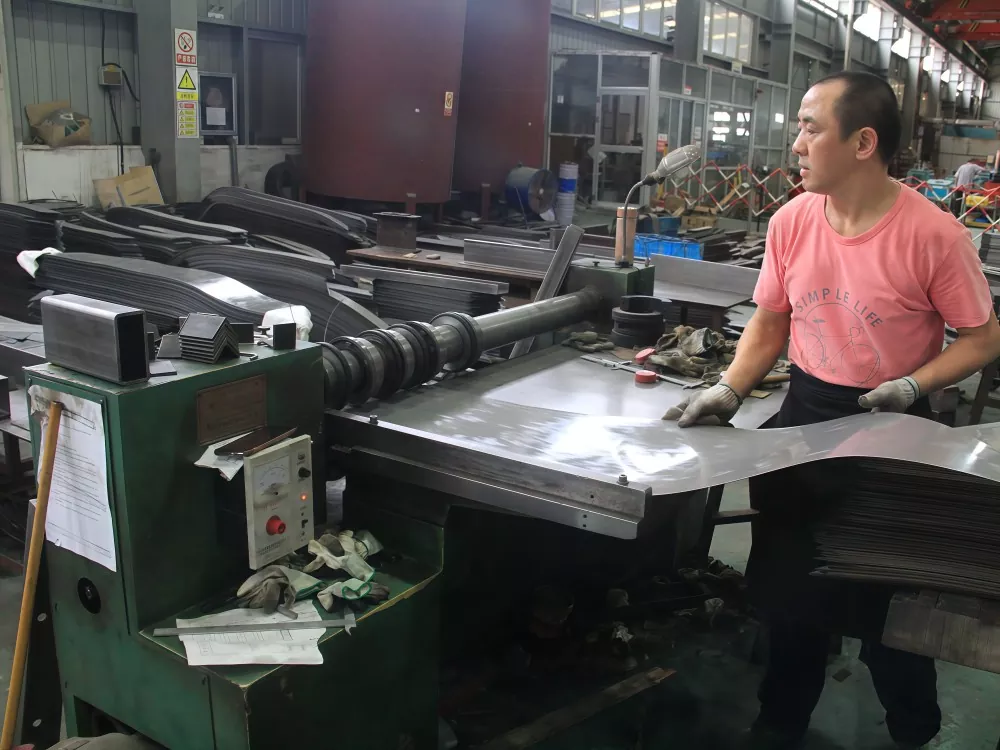

Passaggio 1: fabbricazione del nucleo

Il nucleo inizia con acciaio al silicio a grani orientati. Ottime proprietà magnetiche, ma è fragile: non puoi stamparlo come il normale acciaio.

Tagliamo i fogli a dimensioni specifiche, quindi li impiliamo strato dopo strato su attrezzature specializzate. I giunti di ogni strato sono sfalsati rispetto a quello sottostante, il che riduce al minimo gli spazi d'aria nel percorso magnetico. Una volta raggiunto lo spessore target, l'intera pila viene fissata saldamente e impregnata sotto vuoto per bloccare tutto in posizione.

Da questa fase dipende il processo produttivo del trasformatore. Fattore di stack, planarità della superficie, pressione di bloccaggio: manca uno di questi fattori e le perdite a vuoto supereranno le specifiche.

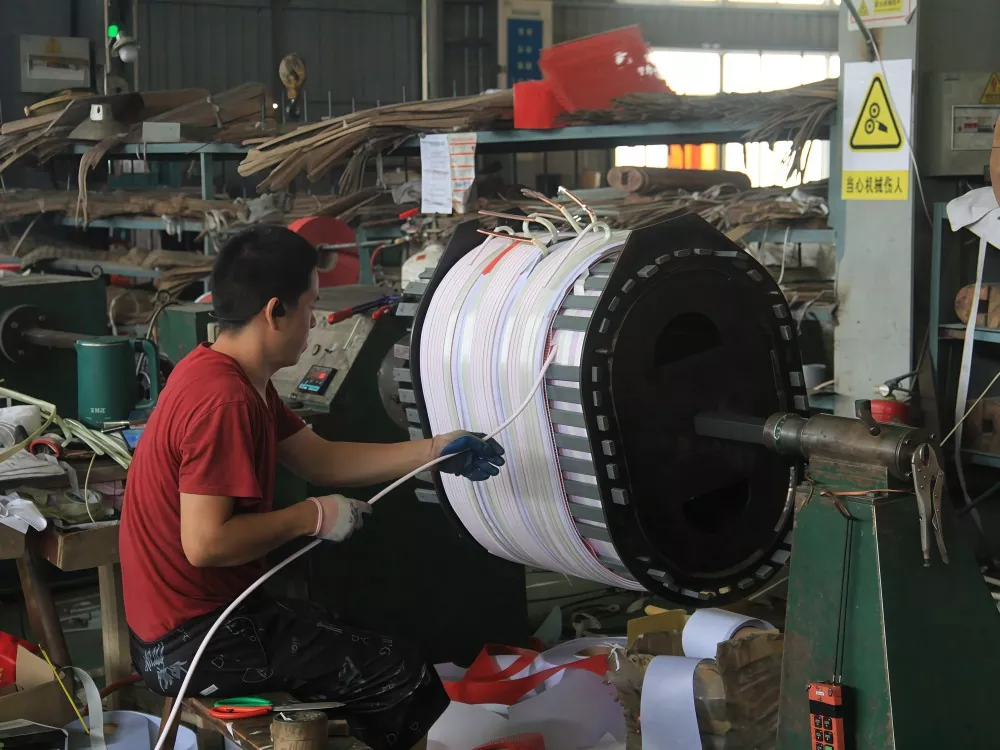

Passaggio 2: avvolgimento

È qui che la situazione diventa critica. Il reparto di roccatura lavora a temperatura e umidità controllate. Gli operatori si siedono davanti alle macchine avvolgitrici e inseriscono il filo di rame nel formatore della bobina, giro dopo giro, mantenendolo uniforme e teso.

Il trasformatore montato su palo da 37,5 kva di GUANGBIAN utilizza un avvolgimento in rame puro, non in alluminio. Li produciamo nel nostro stabilimento in Cina e ogni dettaglio conta: diametro del filo, numero di spire, schema di stratificazione. Vento troppo lento, la bobina manca di resistenza meccanica. Il vento è troppo forte e schiacci l'isolamento.

Una volta avvolta, la bobina passa attraverso l'impregnazione sotto vuoto. La vernice isolante penetra in ogni interstizio, bloccando le spire in posizione e conferendo all'avvolgimento sia rigidità dielettrica che una migliore dissipazione del calore.

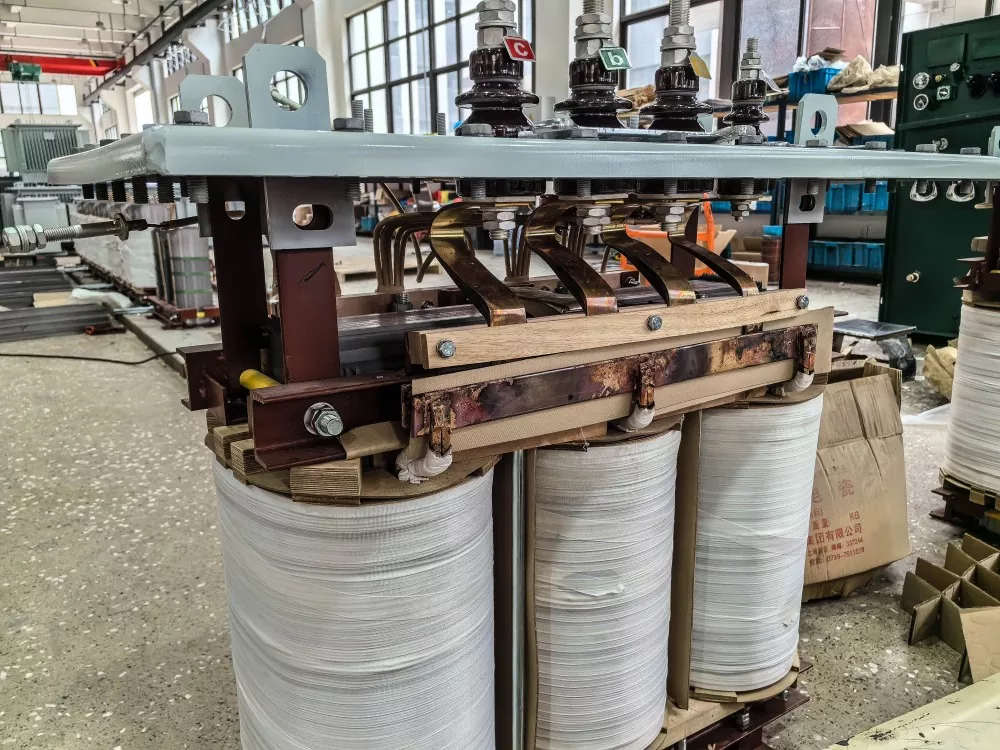

Passaggio 3: assemblaggio del nucleo e della bobina

Le bobine avvolte scivolano sulle gambe del nucleo. Si inseriscono i distanziatori isolanti, si collegano i cavi e tutta la parte attiva prende forma. Le distanze tra gli avvolgimenti devono soddisfare gli standard: qui non ci sono scorciatoie.

Una volta assemblata, la parte attiva viene subito sottoposta al collaudo in fabbrica del trasformatore: resiste al test di tensione e alla misurazione della resistenza CC. Qualunque cosa fuori, anche leggermente, viene catturata in questa fase.

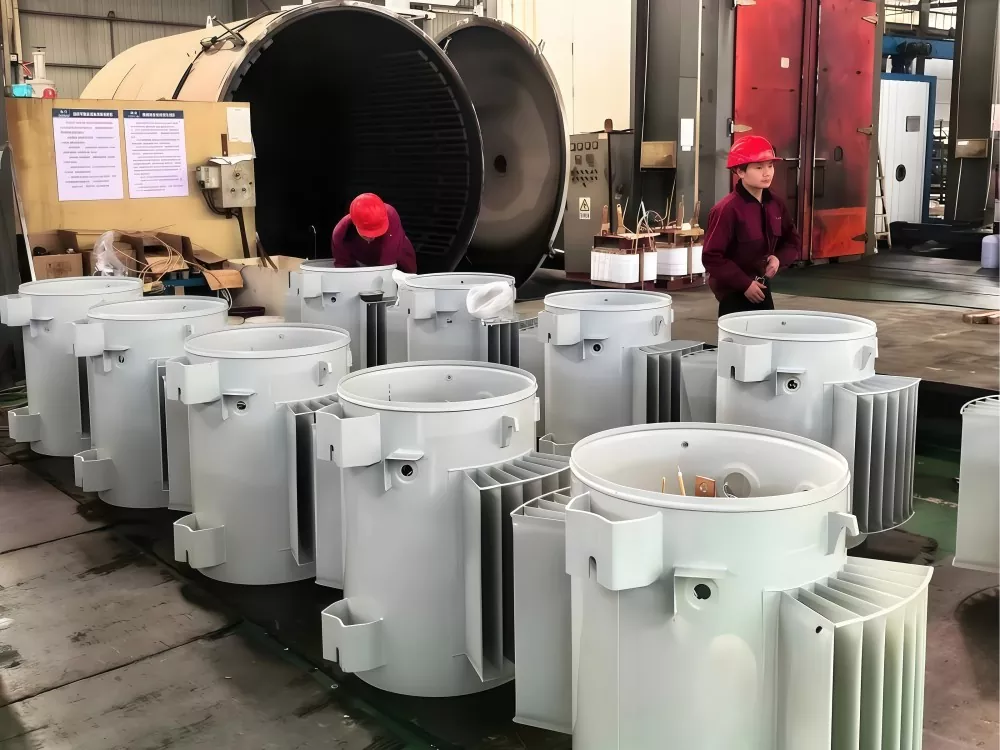

Passaggio 4: assemblaggio del serbatoio

La parte attiva supera l'ispezione? Viene abbassato nel serbatoio. Il serbatoio è il guscio del trasformatore, riempito con olio isolante che svolge il doppio compito: barriera dielettrica e refrigerante.

Usiamo olio isolante minerale di alta qualità a GUANGBIAN. Disidratato e degasato prima di entrare. Il serbatoio stesso è saldato e ogni cordone di saldatura viene ispezionato ai raggi X. Non sono ammesse perdite.

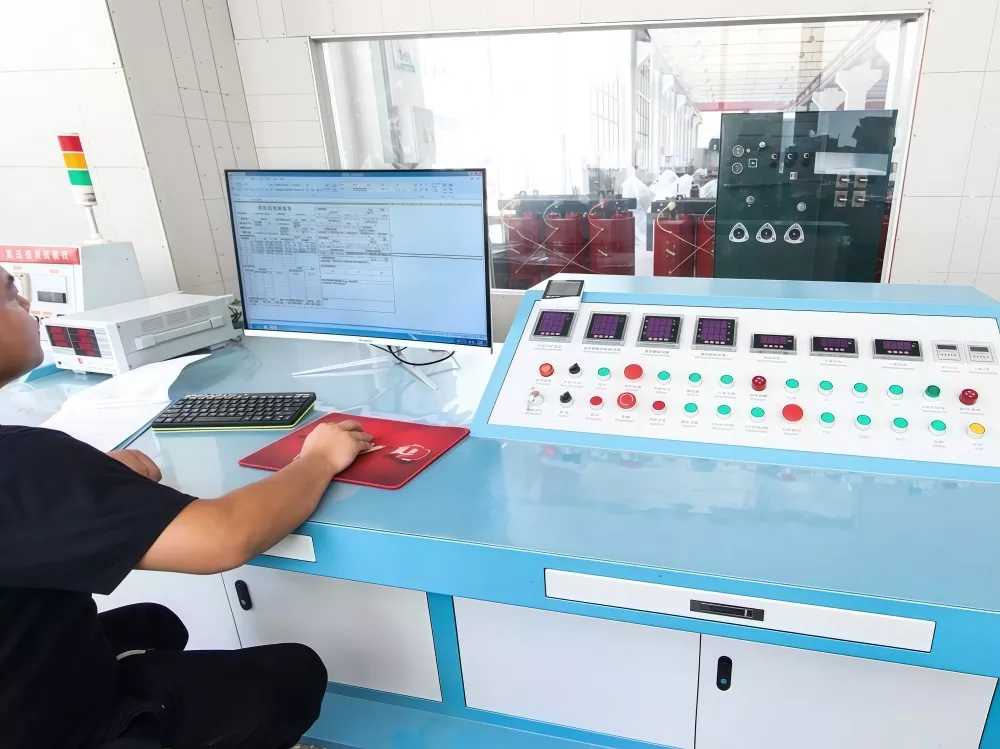

Passaggio 5: test finale

Prima che qualsiasi unità lasci la fabbrica, viene eseguita una routine di test completa:

Test a vuoto: lo accendiamo senza nulla collegato sul lato secondario. Le letture della corrente e delle perdite ci dicono se il nucleo si sta comportando bene. Su un trasformatore montato su palo da 37,5 kva, la perdita a vuoto deve essere ≤113 W o inferiore.

Test di carico: caricalo al massimo carico nominale e osserva i numeri. La perdita di carico rimane a ≤413W, e l'aumento della temperatura non supera i 65°C.

Test di tensione di resistenza: 21 kV alla frequenza industriale sull'avvolgimento HV per un minuto intero. 10kV sul lato BT. Se l'isolamento regge, andiamo avanti.

Test di tensione a impulso: un picco di 60 kV colpisce il primario, 30 kV colpisce il secondario. Questo ti dice se il trasformatore con avvolgimento in rame è in grado di gestire un vero evento di fulmine.

Test dell'olio isolante: tensione di rottura, contenuto di umidità, fattore di dissipazione: tutti devono superare.

Tutti i test sono chiari? Allora, e solo allora, guadagna l'etichetta di fabbrica.

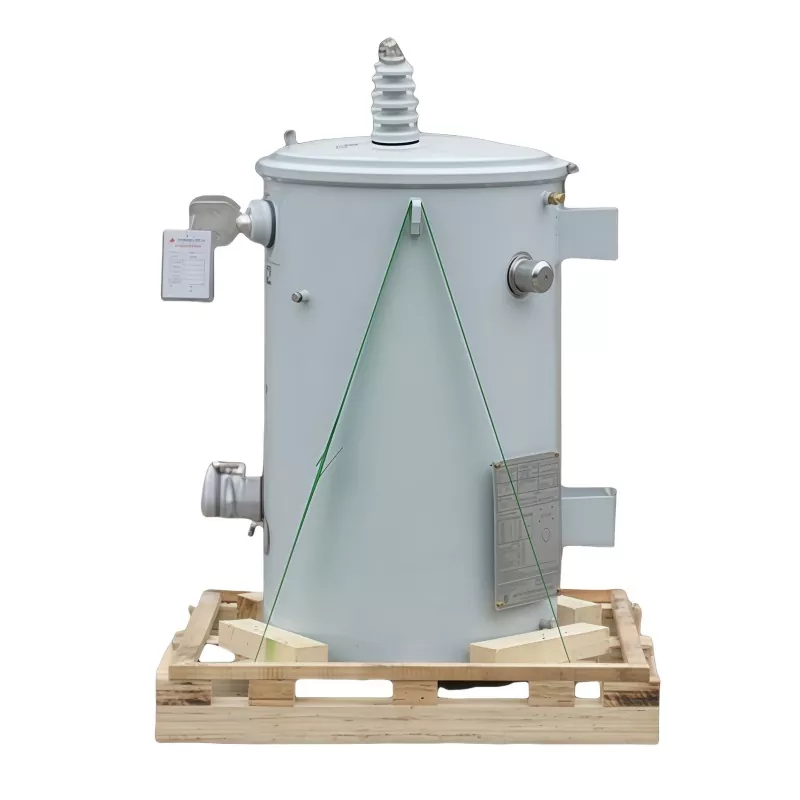

Passaggio 6: imballaggio e spedizione

Superato tutti i test? Il trasformatore viene protetto dall'umidità, fissato su un pallet di legno e pronto per la spedizione. Ogni unità GUANGBIAN porta un numero di serie univoco, visibile sulla targhetta e sulla base. Traccia quel numero e troverai la data di produzione, i registri dei test, persino il lotto di materie prime che lo contengono.

Ormai hai capito il quadro. Un trasformatore montato su palo da 37,5 KVA non è solo metallo e filo messi insieme. Il processo di produzione del trasformatore coinvolge veri artigiani e persone reali che prestano attenzione ad ogni fase. Il prezzo conta, ma la capacità produttiva e il controllo qualità contano di più.

Perché utilizzare un trasformatore montato su palo?

Rispetto ai trasformatori montati a terra, i trasformatori montati su palo offrono numerosi vantaggi significativi:

Installazione salvaspazio

Installato sui pali delle utenze, eliminando la necessità di spazio a terra o di cabine di trasformazione dedicate.

Costo infrastrutturale inferiore

Riduce i costi di costruzione evitando la necessità di fondazioni, recinzioni o opere civili aggiuntive.

Efficiente per la distribuzione rurale

Altamente adatto per aree rurali e remote dove vengono comunemente utilizzate reti di distribuzione aeree.

Facile accesso per la manutenzione

Montato ad un'altezza comoda per l'ispezione, la manutenzione e la sostituzione, riducendo i tempi di fermo.

Maggiore sicurezza

L'installazione elevata riduce i rischi di contatto accidentale, vandalismo e danni ambientali.

Funzionamento affidabile all'aperto

Progettato con caratteristiche resistenti agli agenti atmosferici e alla corrosione per prestazioni all'aperto a lungo termine.

Perfetto per le reti elettriche aeree

Ampiamente utilizzato nei sistemi di distribuzione sopraelevati come soluzione energetica economicamente vantaggiosa ed efficiente.

Vuoi vederlo di persona? GUANGBIAN produce nel nostro stabilimento in Cina e accogliamo con favore le visite in fabbrica. Contattaci per programmare un tour.
