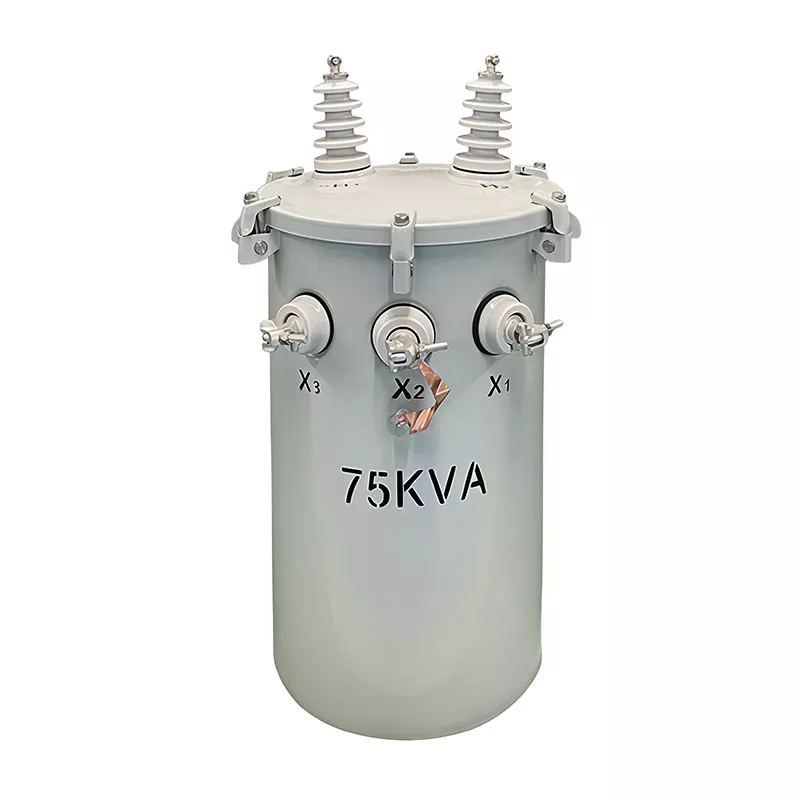

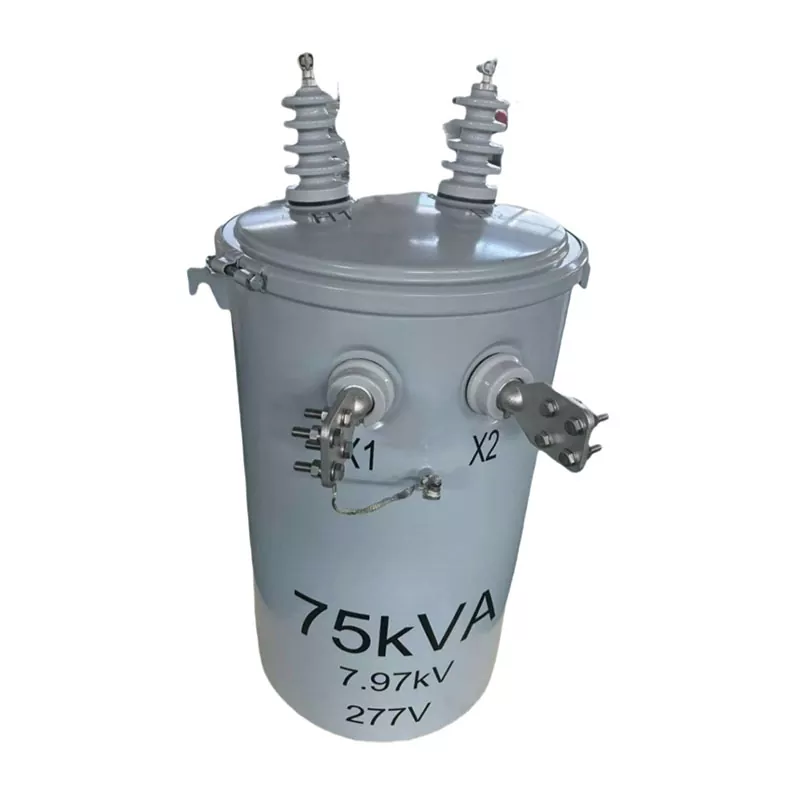

Trasformatore su palo da 75 KVA

Il trasformatore su palo da 75 KVA di Guangbian è progettato per la distribuzione stabile dell'energia esterna in comunità residenziali, progetti di elettrificazione rurale, parchi industriali, scuole, ospedali e strutture commerciali. Progettato con sistemi di isolamento avanzati e tecnologia durevole a bagno d'olio, questo trasformatore offre una regolazione affidabile della tensione, una bassa perdita di potenza e una lunga durata in varie condizioni ambientali.

In qualità di produttore cinese di trasformatori professionale con oltre 20 anni di esperienza, Guangbian è specializzato nella produzione di trasformatori montati su palo di alta qualità inferiori a 35 KV per clienti in Africa, Sud-Est asiatico, Asia centrale, Sud America e Medio Oriente.

Cos'è un trasformatore su palo da 75 KVA?

Un trasformatore su palo da 75 KVA è un trasformatore di distribuzione compatto in bagno d'olio installato direttamente sui pali delle utenze per ridurre l'elettricità a media tensione in energia a bassa tensione adatta per abitazioni, edifici commerciali e piccole applicazioni industriali.

Questo tipo di trasformatore è molto utilizzato perché offre:

● Distribuzione efficiente dell'energia

● Facilità di installazione e manutenzione

● Ridotta occupazione del territorio

● Eccellente resistenza agli agenti atmosferici

● Funzionamento stabile a lungo termine

Il trasformatore Guangbian 75KVA è prodotto secondo gli standard internazionali dei trasformatori e può essere personalizzato per diversi sistemi di rete e requisiti di tensione.

Capacità e Fase

Inizia con "75KVA, monofase" nella parte superiore della scheda tecnica del trasformatore. KVA sta per kilovolt-ampere, una misura della potenza apparente. 75 KVA è il carico massimo che questa unità può gestire. Parola chiave: "può gestire", non "deve correre". In pratica mantenere il carico attorno all'80% della capacità nominale. Ciò prolunga notevolmente la durata del trasformatore.

Un trasformatore monofase ha una fase di ingresso e una fase di uscita. Si adatta ad aree residenziali, illuminazione stradale e piccoli ambienti commerciali. Le unità trifase, invece, servono fabbriche ed edifici adibiti ad uffici dove è richiesta una potenza industriale di 380 V.

Parametri di tensione

Voltaggio primario: 4160 Grd Y / 2400V

Questo ti dice a cosa può connettersi il lato ad alta tensione. "Grd Y" significa connessione a stella con messa a terra: il neutro è legato a terra. 4160 V è la tensione da linea a linea, 2400 V è da linea a neutro. Questa è una classificazione comune nei sistemi di distribuzione del Nord America, motivo per cui spesso vedrai un trasformatore 4160 V elencato nelle specifiche per i mercati di esportazione.

Il commutatore ha 5 posizioni: +2,5%, 0%, -2,5%, -5%, -7,5%. Quando la tensione in ingresso fluttua, è possibile regolare la presa per mantenere stabile l'uscita. La posizione B o 2 contrassegna l'impostazione nominale.

Voltaggio secondario: 120/240V

Questo è il lato di uscita a bassa tensione. Un trasformatore monofase fornisce generalmente 120 V o 240 V. L'uscita da 240 V gestisce carichi più grandi come unità AC e scaldabagni. Il lato 120V? Questo è per luci e prese a muro. Con entrambe le tensioni in un'unica unità, non è necessaria una configurazione step-down separata.

Materiali e lavorazione

Materiale di avvolgimento: rame

Il rame conduce meglio dell'alluminio, quindi funziona a temperature più basse e spreca meno energia. Costruiamo con rame presso lo stabilimento cinese di GUANGBIAN: costa di più in anticipo, ma ne vale la pena l'affidabilità a lungo termine.

Nucleo: acciaio al silicio a grani orientati

L'acciaio al silicio è ciò che fa funzionare magneticamente il trasformatore. "Orientato ai grani" significa semplicemente che i cristalli si allineano in una direzione: questo riduce le perdite magnetiche. Risultato? Le perdite a vuoto rimangono basse e l'efficienza aumenta.

Metodo di raffreddamento: ONAN

ONAN = Olio Naturale, Aria Naturale. L'olio si muove da solo, assorbendo calore dal nucleo e dagli avvolgimenti. Niente pompe. Nessun fan. Meno cose da fallire. Per un'unità montata su palo in mezzo al nulla, questo tipo di semplicità conta.

Metriche di efficienza

Perdita a vuoto: ≤225W | Perdita di carico: ≤750 W | Impedenza: ≤2,5%

La perdita a vuoto è ciò che il trasformatore assorbe restando lì, energizzato ma scarico. 225 watt sono piuttosto bassi. La perdita di carico avviene a piena capacità: 750 W sono normali per questa classe di dimensioni. L'impedenza, intorno al 2,5%, influisce sulla regolazione della corrente di cortocircuito e della tensione.

La corrente di eccitazione ≤2,5% indica che la qualità del nucleo è solida. Non ci vuole molta energia per magnetizzarsi. Questi sono i numeri che troverai su ogni scheda tecnica del trasformatore GUANGBIAN: produciamo in Cina e testiamo ogni unità prima che lasci la fabbrica.

Standard di certificazione

Serie IEEE C57.12, ANSI C57.12.20

IEEE C57 è lo standard tecnico per i trasformatori dell'Institute of Electrical and Electronics Engineers. ANSI è l'American National Standards Institute. Quando un'unità soddisfa entrambi gli aspetti, si sa che i metodi di progettazione e di test sono all'altezza di livello internazionale.

Leggere la scheda tecnica di un trasformatore richiede un po' di pratica, ma è una competenza fondamentale per l'approvvigionamento. Hai ancora domande? Contatta il team tecnico di GUANGBIAN. Produciamo nel nostro stabilimento in Cina e possiamo guidarti attraverso un processo di selezione individuale.

La nostra fabbrica

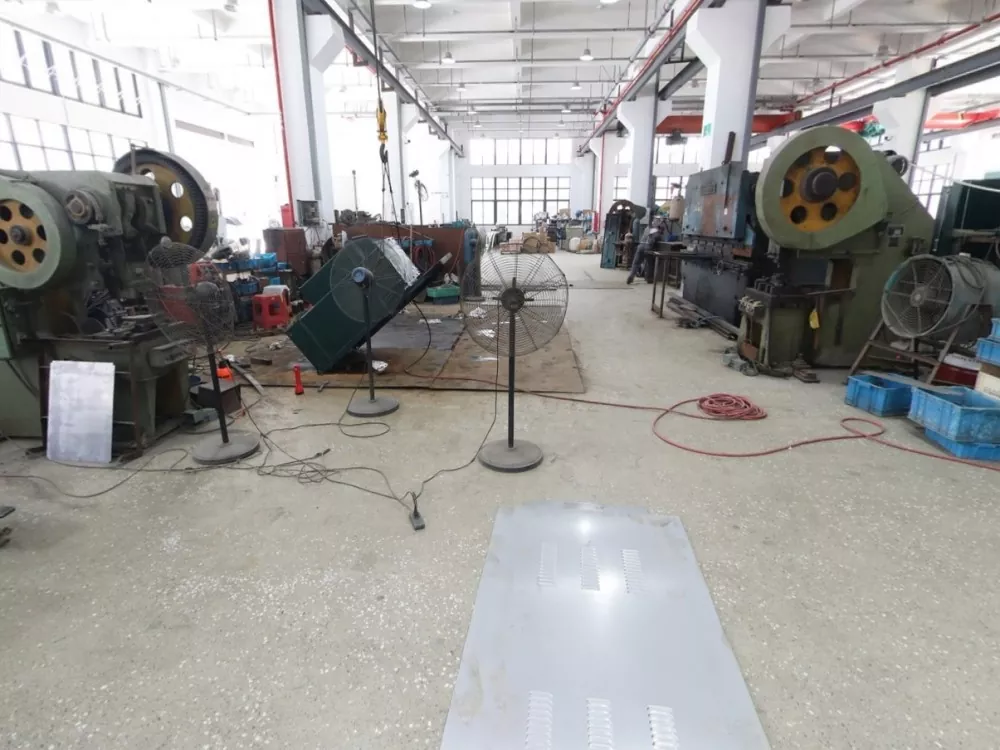

Officina della lamiera

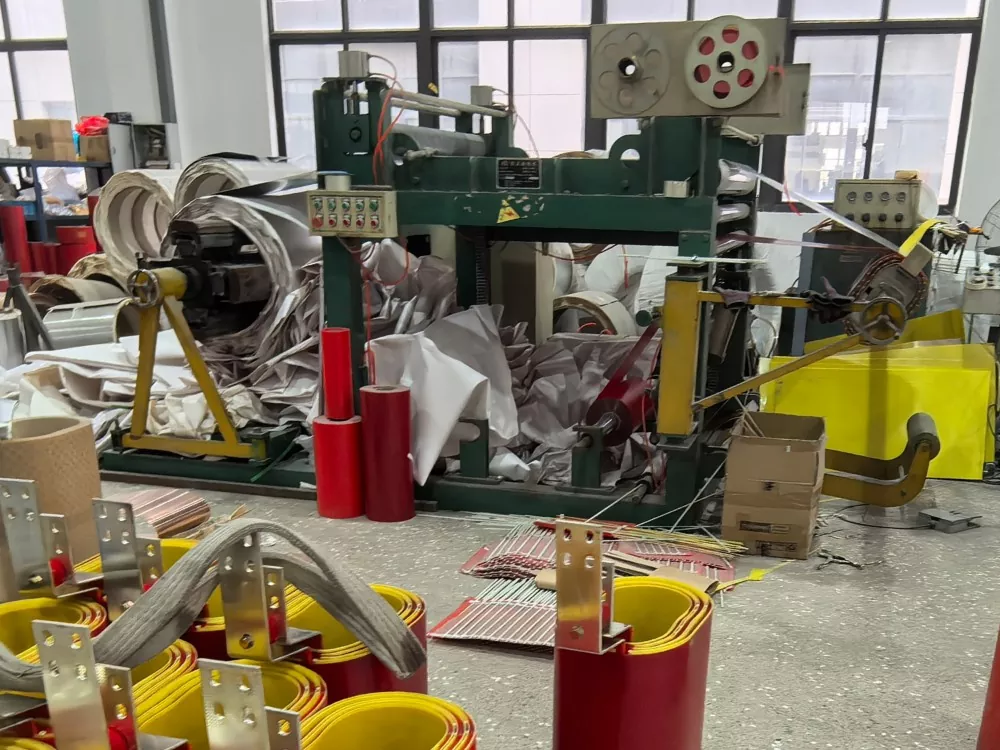

Laboratorio di avvolgimento di fogli

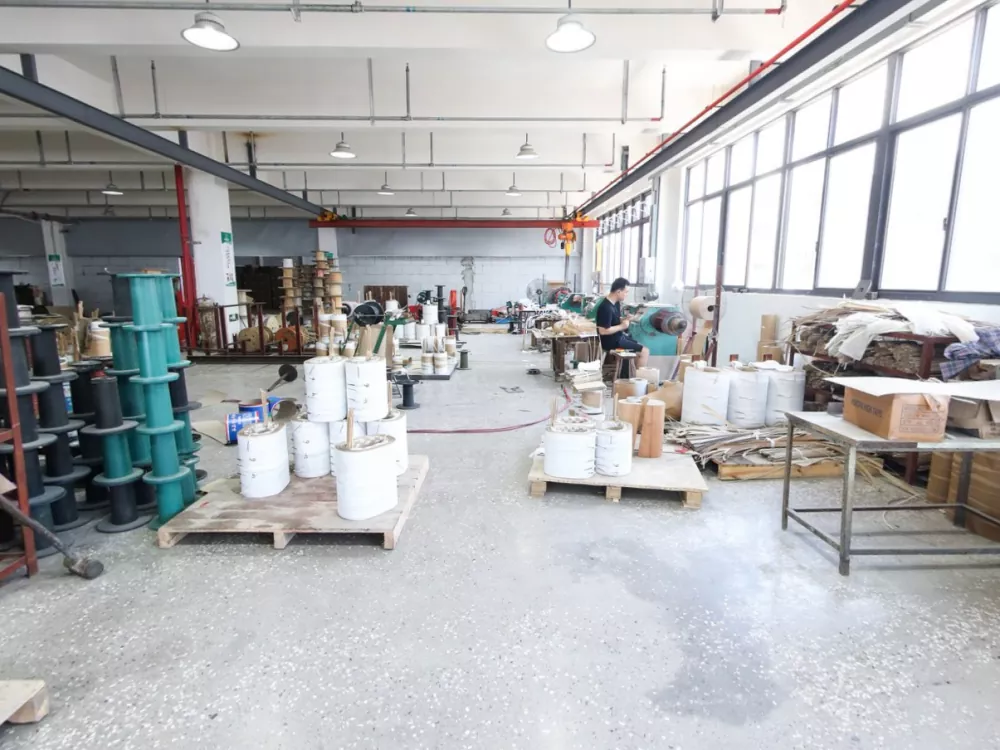

Laboratorio di avvolgimento

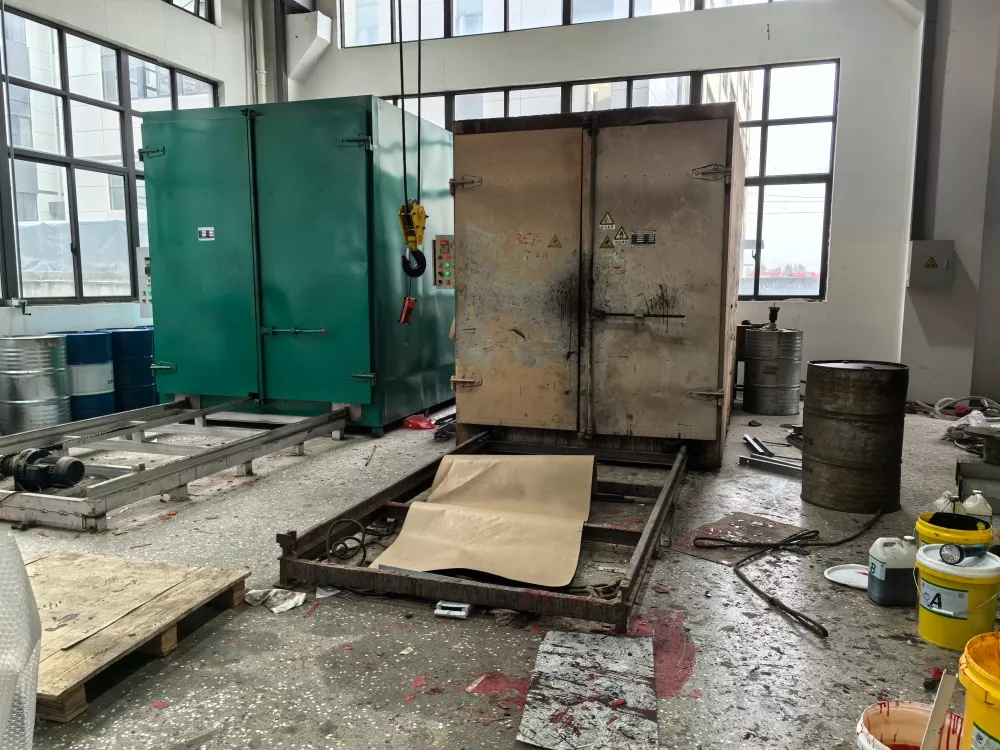

Laboratorio di forni di avvolgimento

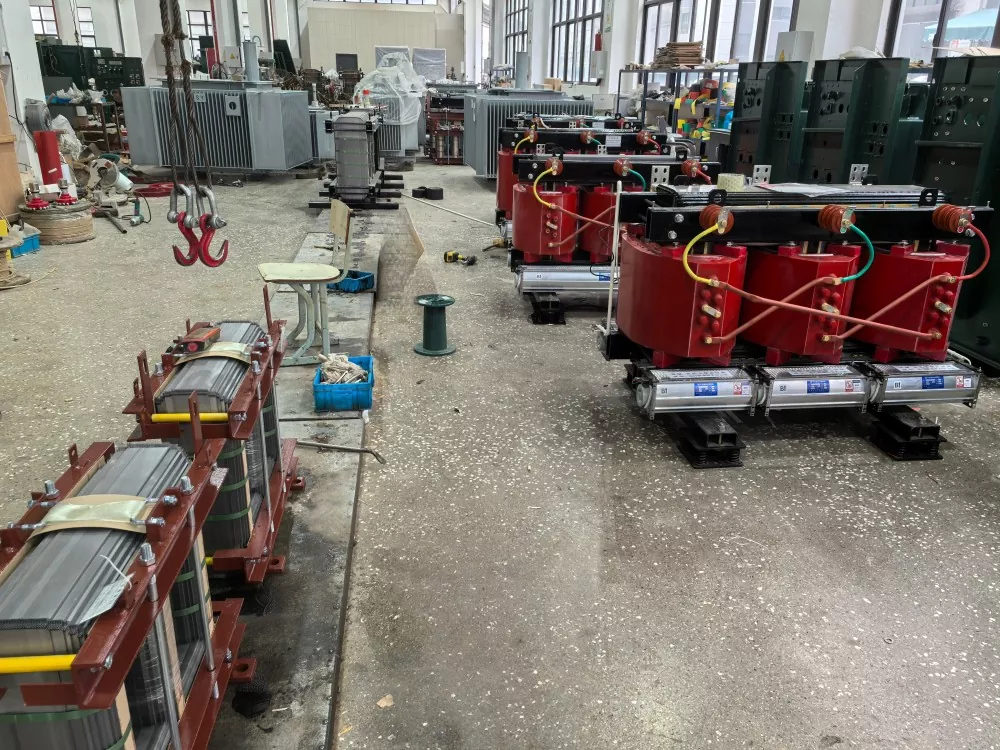

Laboratorio di assemblaggio trasformatori

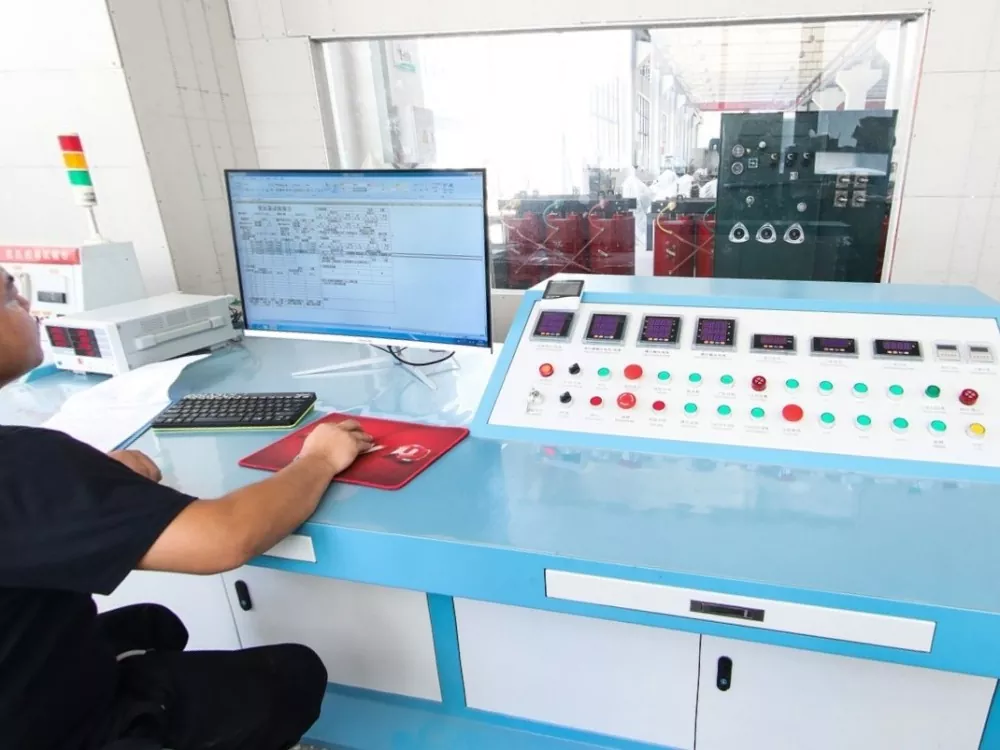

Workshop sulla messa in servizio del trasformatore

Processo di produzione

La produzione di ogni trasformatore su palo da 75KVA segue rigide procedure produttive:

● Taglio e impilamento del nucleo del trasformatore

● Produzione di avvolgimenti di bobine

● Fabbricazione e saldatura di serbatoi

● Processo di essiccazione sotto vuoto

● Assemblaggio del trasformatore

● Riempimento e sigillatura dell'olio

● Test delle prestazioni elettriche

● Ispezione finale e imballaggio

Questo sistema di produzione integrato aiuta Guangbian a mantenere una qualità del prodotto costante e una competitività dei costi.

Contatta Guangbian

Se stai cercando un produttore e fornitore professionale di trasformatori cinesi, Guangbian può fornire soluzioni personalizzate di trasformatori su palo da 75 KVA in base ai requisiti del tuo progetto.

Che il tuo progetto riguardi l'elettrificazione rurale, la distribuzione industriale, le infrastrutture pubbliche o i sistemi di energia rinnovabile, il nostro team di ingegneri può supportarti con trasformatori affidabili e soluzioni tecniche.

Contatta Guangbian oggi per ottenere:

● Consulenza tecnica

● Specifiche del trasformatore

● Supporto OEM e ODM

● Quotazione di fabbrica

● Soluzioni di spedizione internazionale
