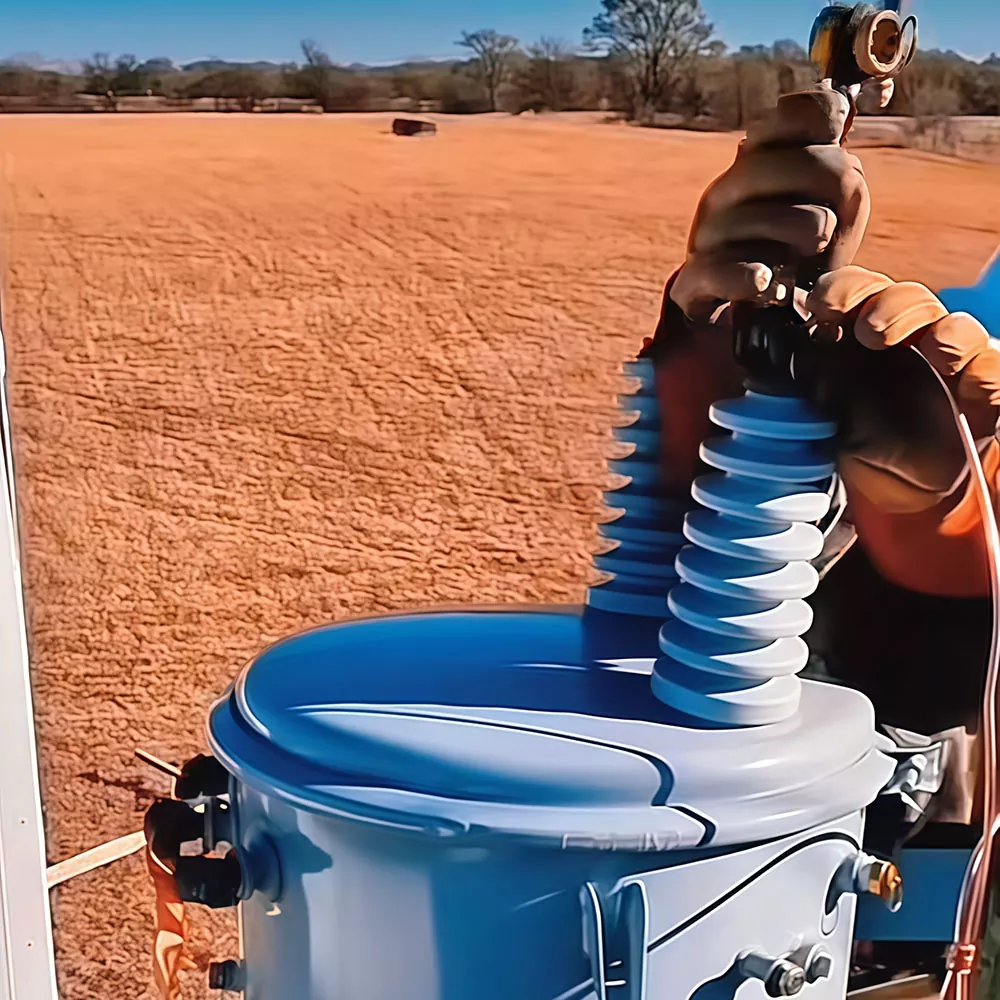

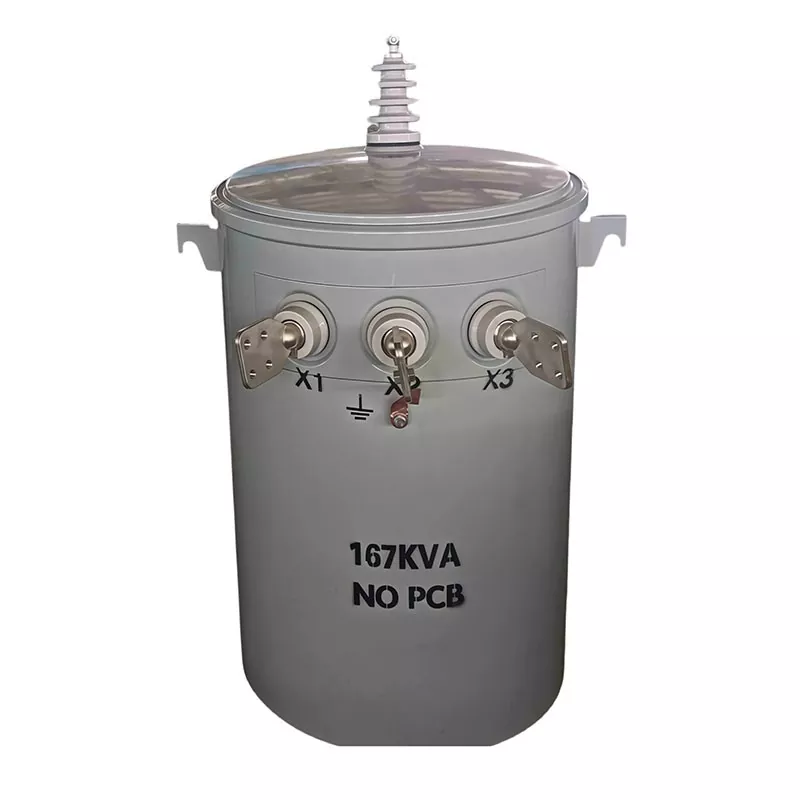

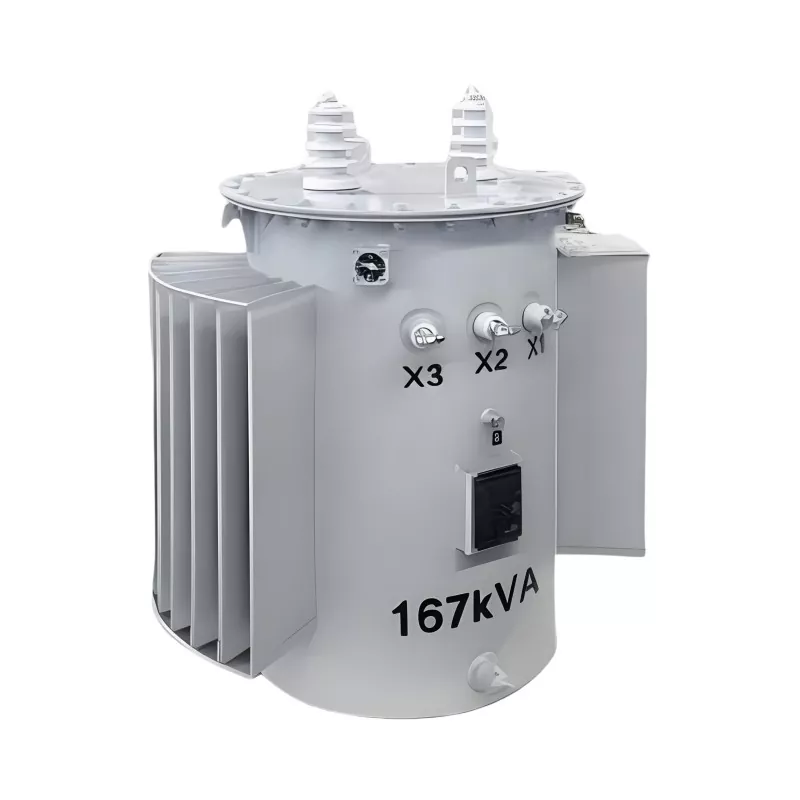

Trasformatore su palo da 167 KVA

Il trasformatore su palo da 167 kVA è un trasformatore di distribuzione aereo ad alte prestazioni progettato per un'alimentazione esterna affidabile e la conversione della tensione in reti elettriche di media capacità. Prodotta da Guangbian, un produttore e fornitore di trasformatori professionali in Cina, questa unità garantisce una distribuzione stabile dell'energia, un funzionamento a basse perdite e una lunga durata in ambienti industriali e di servizio esigenti.

È ampiamente utilizzato nei sistemi di distribuzione dell'energia, nei progetti di elettrificazione rurale, nelle zone industriali e nelle infrastrutture commerciali, dove è richiesta una trasmissione elettrica stabile ed efficiente.
Specifiche tecniche

Principio di funzionamento

Il trasformatore su palo da 167kVA funziona secondo il principio dell'induzione elettromagnetica. Quando la corrente alternata scorre attraverso l'avvolgimento primario, genera un campo magnetico nel nucleo di ferro, che induce una tensione inferiore o superiore nell'avvolgimento secondario a seconda dei requisiti del sistema.

Ciò consente una conversione di tensione sicura ed efficiente per la trasmissione di energia a lunga distanza e la distribuzione locale, garantendo una fornitura elettrica stabile agli utenti finali.

Vantaggi principali

1. Alta efficienza energetica

Il design ottimizzato del nucleo riduce significativamente le perdite a vuoto e a carico, migliorando l'efficienza energetica complessiva.

2. Forte resistenza all'aperto

Progettato per installazione su palo con eccellente resistenza agli agenti atmosferici, all'umidità e alla corrosione.

3. Distribuzione stabile dell'energia

Garantisce un'uscita di tensione costante e prestazioni affidabili in condizioni di carico fluttuanti.

4. Bassi costi di manutenzione

La struttura sigillata del serbatoio dell'olio riduce la frequenza di manutenzione e i costi operativi.

5. Prestazioni elevate di sicurezza

Dotato di design avanzato di isolamento e protezione per prevenire rischi di cortocircuito e sovraccarico.

6. Lunga durata

Il nucleo in acciaio al silicio di alta qualità e i materiali di avvolgimento di alta qualità garantiscono una durata operativa estesa.

Come si sceglie la giusta capacità?

Molte persone pensano: "Abbiamo 80 case, quindi un'unità da 80 KVA dovrebbe bastare". Quei calcoli non funzionano.

L'approccio giusto: iniziare dal picco della domanda di ciascuna famiglia. L'aria condizionata in estate è in funzione, il riscaldamento in inverno è al massimo: una casa potrebbe assorbire 5-8 kW nel peggiore dei casi. Ottanta case? Sulla carta sono 400–640 kW.

Ma ecco il problema: non si dimensiona un trasformatore monofase basandosi solo sui picchi di domanda. Le probabilità che ogni casa raggiunga il carico massimo nello stesso momento sono quasi zero. Ecco perché applichiamo un "fattore di domanda", tipicamente 0,4–0,5 per le aree residenziali.

Esegui il calcolo della capacità del trasformatore: 80 case × fattore di domanda da 0,4 a 0,5 = domanda effettiva di 160–320 kW. Un'unità da 167 KVA si adatta bene qui, con un po' di headroom integrato.

Hai intenzione di espanderti in seguito? Prendi in considerazione l'idea di fare qualcosa di più grande in anticipo: sostituire un'unità in futuro costa di più che dimensionarla una volta.

Abbina la tensione nominale

La tensione primaria deve corrispondere a ciò che fornisce la rete locale. In gran parte del Nord America, ciò significa 12.470 Grd Y / 7.200 V: 12.470 V tra le fasi, 7.200 V al neutro.

Il trasformatore 12470v che produciamo presso lo stabilimento cinese di GUANGBIAN viene fornito con cinque posizioni di presa: +2,5%, 0%, -2,5%, -5%, -7,5%. La rete funziona male? Spostare la presa per mantenere la tensione di uscita dove dovrebbe essere. Tuttavia, ricontrolla la tensione del tuo sistema locale prima di effettuare un ordine.

Il lato secondario è semplice: 120/240 V da questa unità. La gamba da 240 V gestisce i prelievi più grandi; 120 V copre le luci e le prese a muro.

Considerare l'ambiente di installazione

Il luogo in cui metti il ​​trasformatore cambia ciò di cui hai bisogno:

Altitudine: sopra i 1.000 metri l'aria diventa più rarefatta e il raffreddamento peggiora. Dovrai declassare l'unità o optare per uno speciale design ad alta quota.

Intervallo di temperatura: caldo o freddo estremo? Controllare il margine di aumento della temperatura. Questo trasformatore monofase da 167 KVA esegue il raffreddamento ONAN e funziona perfettamente da -30°C a 45°C.

Rischio di corrosione: le aree costiere, il suolo salino, le zone chimiche, ad alto contenuto di sale o gas corrosivi nell'aria, richiedono una protezione migliore. Le boccole in porcellana smaltata resistono meglio in questi ambienti.

Montaggio: 167KVA è un'unità pesante. Solitamente viene montato su una piattaforma con due staffe (591 mm da centro a centro), non appeso direttamente a un palo. Assicurati che il tuo sito possa gestirlo.

Informazioni sugli standard di certificazione

Molti bandi richiedono la certificazione IEEE C57.12 o ANSI C57.12.20. Questi non sono extra opzionali: sono un problema per le offerte.

Divulgazione completa: GUANGBIAN non ha ancora certificato i nostri trasformatori montati su palo secondo questi standard. Ma ecco cosa possiamo fare: se la tua offerta necessita della certificazione, collaboreremo con te per realizzarla. Ordini più grandi? Copriamo le spese di test. Quantità minori? Il cliente gestisce il costo del test. Cronologia e dettagli del processo, basta contattare e chiedere.

Etichettiamo le nostre specifiche onestamente. Perdita a vuoto 375 W, perdita di carico 1365 W, impedenza ≤ 2,5%. Quello che c'è sulla scheda tecnica è quello che ottieni. Questo è il nostro impegno di base.

Fare la scelta giusta richiede un po' di riflessione, ma non è scienza missilistica. Definisci capacità, voltaggio, ambiente e certificazione (i quattro grandi) e sarai a posto. Domande lungo la strada? Contatta GUANGBIAN. Produciamo nel nostro stabilimento in Cina e offriamo supporto tecnico gratuito.

Domande frequenti

Q1: A cosa serve un trasformatore su palo da 167 kVA?

Viene utilizzato per la distribuzione di energia di media capacità nelle reti elettriche aeree.

Q2: È adatto per progetti di elettrificazione rurale?

Sì, è ampiamente utilizzato nei sistemi di espansione della rete rurale e remota.

Q3: la tensione può essere personalizzata?

Sì, Guangbian offre una personalizzazione completa sia per la tensione primaria che per quella secondaria.

Q4: Qual è la durata di questo trasformatore?

Tipicamente 20–30 anni a seconda delle condizioni operative e della manutenzione.

Q5: Supportate gli ordini OEM o all'ingrosso?

Sì, Guangbian è un fornitore di fabbrica che supporta OEM, ODM e fornitura all'ingrosso.
