In che modo un trasformatore di isolamento di tipo secco da 150 KVA può migliorare la distribuzione dell'energia sicura e flessibile

Riepilogo dell'articolo:Un trasformatore adeguatamente selezionato può fare una grande differenza nella sicurezza della distribuzione elettrica, nella conversione della tensione, nella compatibilità delle apparecchiature e nell'affidabilità del sito. ILTrasformatore di isolamento di tipo secco da 150 KVAdaGUANGBIANOè progettato per applicazioni che richiedono isolamento elettrico e distribuzione a bassa tensione, con ingresso 480 V, uscita trifase 400 V e monofase 230 V, avvolgimenti interamente in rame, connessione Delta-Star, custodia in acciaio inossidabile IP43, ventola di raffreddamento automatica e protezione MCCB. Questo articolo ne spiega la configurazione, i principi di funzionamento, gli scenari applicativi, le considerazioni tecniche e i fattori di selezione per progetti industriali e di costruzione.

Sommario

1. Cos'è un trasformatore di isolamento di tipo secco da 150 KVA?
2. Quali sono le specifiche tecniche principali?
3. Quali vantaggi offre questo trasformatore?
4. Dove può essere utilizzato?
5. Come dovresti selezionare la giusta configurazione?
6. Come si confronta con altre opzioni di trasformatore?
7. Come viene prodotto e testato?
8. Domande frequenti
9. Hai bisogno di una soluzione di trasformazione personalizzata?

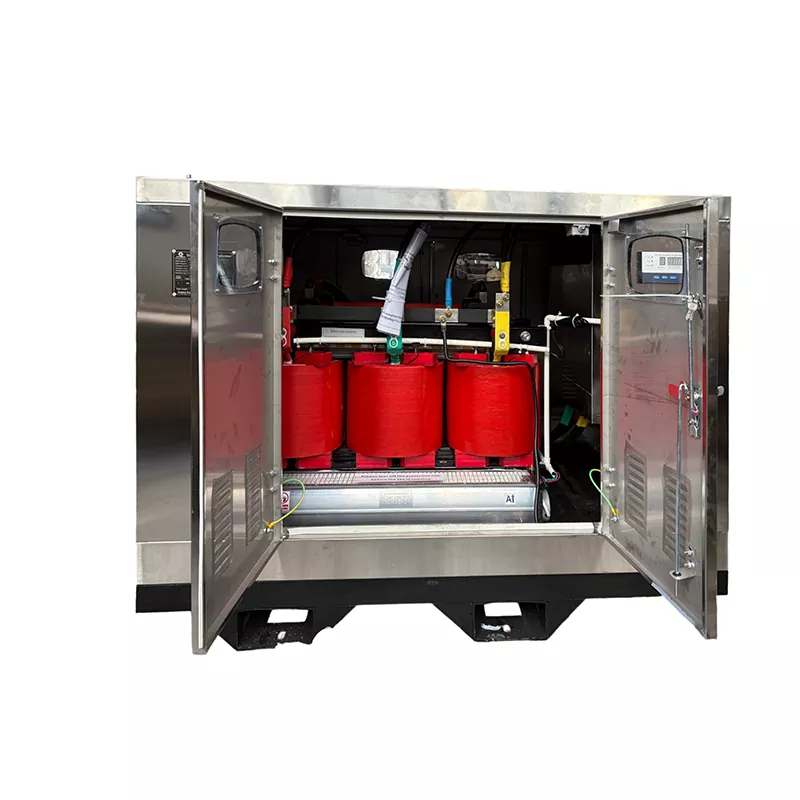

Cos'è un trasformatore di isolamento di tipo secco da 150 KVA?

Un trasformatore di isolamento di tipo secco da 150 KVA è un trasformatore trifase progettato per fornire isolamento elettrico convertendo la potenza in ingresso al livello di distribuzione a bassa tensione richiesto. A differenza dei trasformatori a bagno d'olio, i modelli a secco utilizzano un isolamento solido e sistemi di raffreddamento ad aria anziché olio isolante, rendendoli particolarmente adatti per installazioni interne e ambienti industriali o edili selezionati.

La configurazione GUANGBIAN utilizza aIngresso tensione di linea 480 Ve fornisceUscita 400V trifase e 230V monofase. La connessione dell'avvolgimento Delta-Star (Δ-Y) consente al lato secondario di fornire un punto neutro per la distribuzione monofase supportando carichi trifase.

Con una capacità nominale di 150 kVA, il trasformatore può servire una combinazione di macchinari e carichi elettrici ausiliari quando la domanda effettiva del sito, la corrente di avviamento, il fattore di potenza, il fattore di carico e il funzionamento simultaneo sono stati calcolati correttamente.

Quali sono le specifiche tecniche principali?

Comprendere la configurazione elettrica prima di acquistare un trasformatore è essenziale perché tensione, frequenza, disposizione delle fasi, protezione dell'involucro, materiale dell'avvolgimento e metodo di raffreddamento influenzano tutti la compatibilità del sistema.

Questa configurazione è particolarmente pratica quando una fonte di alimentazione deve supportare sia macchinari trifase che apparecchiature ausiliarie monofase. Tuttavia, la capacità nominale non deve essere trattata come un'indicazione che ogni dispositivo collegato possa funzionare contemporaneamente alla massima potenza nominale.

Quali vantaggi offre questo trasformatore?

Isolamento elettrico per carichi a valle

L'isolamento separa i circuiti elettrici primari e secondari tramite l'accoppiamento del trasformatore. Questa disposizione può aiutare a creare un sistema di alimentazione a valle controllato ed è utile nelle applicazioni in cui l'isolamento elettrico fa parte del progetto di distribuzione complessivo.

Distribuzione flessibile da 400 V e 230 V

La configurazione secondaria Delta-Star offre possibilità di distribuzione sia trifase che monofase. L'alimentazione trifase da 400 V può supportare apparecchiature quali pompe, gru, saldatrici, betoniere e altri macchinari industriali, mentre l'alimentazione da 230 V può servire illuminazione, apparecchiature per ufficio, strumenti portatili, unità di condizionamento dell'aria e carichi ausiliari.

Avvolgimenti interamente in rame

Il trasformatore utilizza avvolgimenti interamente in rame. Il rame ha una resistività elettrica relativamente bassa e conduttori in rame adeguatamente progettati possono aiutare a controllare le perdite degli avvolgimenti. Le prestazioni termiche effettive dipendono ancora dal dimensionamento del conduttore, dalla progettazione del trasformatore, dalla temperatura ambiente, dal sistema di isolamento, dalla ventilazione e dalle condizioni di carico.

Gestione automatica del raffreddamento

I sensori di temperatura monitorano le condizioni dell'avvolgimento. Quando viene raggiunta la temperatura preimpostata, le ventole automatiche iniziano ad aumentare la dissipazione del calore. Questo approccio è utile per le applicazioni in cui i carichi elettrici fluttuano o le temperature operative possono aumentare.

Protezione MCCB integrata

Gli interruttori automatici scatolati sono forniti sui lati di ingresso e di uscita. Questi interruttori possono fornire ulteriore protezione e isolamento del circuito, mentre i loro valori nominali finali devono essere selezionati in base alle dimensioni del cavo, ai carichi collegati, alla corrente prevista e ai requisiti di coordinamento della protezione del progetto.

Dove può essere utilizzato?

Una capacità di 150 kVA è adatta per molte applicazioni di distribuzione elettrica di media scala quando il carico calcolato rientra nei limiti di progettazione del trasformatore.

• Cantieri:Fornisce energia temporanea a gru, miscelatori, pompe, apparecchiature di saldatura, illuminazione e uffici del cantiere.
• Impianti industriali:Supporta macchinari di produzione unitamente a carichi elettrici ausiliari monofase.
• Strutture commerciali:Fornisce una distribuzione isolata a bassa tensione dove il progetto elettrico lo richiede.
• Sistemi di alimentazione temporanei:Può essere integrato in accordi di distribuzione dell'energia basati su progetto.
• Installazioni a carico misto:Supporta sia macchinari trifase che apparecchiature monofase a 230 V dallo stesso sistema secondario.

Per i progetti di costruzione, la configurazione del progetto dell'Arabia Saudita fornita da GUANGBIAN dimostra come un involucro in acciaio inossidabile, una connessione Delta-Star, un raffreddamento automatico della ventola, avvolgimenti in rame e MCCB aggiuntivi possano essere integrati in un progetto di trasformatore specifico per il progetto.

Come dovresti selezionare la giusta configurazione?

La scelta di un trasformatore dovrebbe iniziare con l’impianto elettrico piuttosto che semplicemente selezionando una potenza nominale in kVA. Una revisione tecnica completa dovrebbe coprire i seguenti fattori:

1. Calcola la domanda massima:Identifica il carico operativo effettivo invece di aggiungere solo i valori nominali riportati sulla targhetta di ogni dispositivo collegato.
2. Controllare la corrente di avviamento del motore:Motori, compressori, pompe e altri carichi induttivi possono richiedere una corrente notevolmente più elevata durante l'avvio.
3. Conferma la tensione in ingresso:Verificare che la tensione primaria corrisponda all'alimentazione elettrica disponibile.
4. Conferma i requisiti di output:Determina se il progetto richiede 400 V trifase, 230 V monofase o un'altra combinazione di tensione.
5. Verifica la frequenza:Verificare se l'installazione funziona a 50 Hz o 60 Hz.
6. Esaminare le condizioni ambientali:La temperatura, la ventilazione, la polvere, l'umidità e il luogo di installazione influenzano i requisiti termici e di custodia.
7. Definire i requisiti di protezione:I valori nominali dell'MCCB e la protezione a valle devono essere coordinati con i cavi e le apparecchiature collegate.
8. Confermare le modalità di messa a terra:La configurazione del neutro e della messa a terra deve seguire il progetto elettrico del progetto e le normative locali applicabili.

Queste considerazioni sono particolarmente importanti perché un trasformatore può apparire adeguatamente dimensionato in condizioni di funzionamento normali, ma subire comunque uno stress eccessivo se più motori ad alta corrente si avviano contemporaneamente.

Come si confronta con altre opzioni di trasformatore?

La scelta tra la tecnologia a secco e quella a bagno d'olio dovrebbe basarsi sull'ambiente di installazione, sulla capacità, sui requisiti di tensione, sugli standard applicabili, sui requisiti di raffreddamento, sullo spazio disponibile e sulla progettazione complessiva dell'impianto elettrico.

Come viene prodotto e testato?

Per l’approvvigionamento di trasformatori basato su progetto, la qualità della produzione è solo una parte del processo. Altrettanto importante è l'interpretazione accurata delle specifiche elettriche del cliente.

GUANGBIANO produce configurazioni di trasformatori in base ai requisiti del progetto. A seconda dell'applicazione, è possibile modificare specifiche quali tensione di ingresso e di uscita, frequenza, disposizione degli avvolgimenti, design della custodia, metodo di raffreddamento e configurazione della protezione.

Il processo di produzione dovrebbe confermare i parametri elettrici chiave prima dell'inizio della produzione. I test di fabbrica possono quindi essere eseguiti in base alle specifiche tecniche concordate e agli standard applicabili, con registrazioni di test e ispezioni di terze parti disponibili quando richiesto dal progetto.

Informazioni chiave da fornire quando si richiede un preventivo

• Capacità kVA richiesta
• Tensione primaria e secondaria
• Frequenza 50 Hz o 60 Hz
• Requisiti monofase o trifase
• Preferenza del materiale di avvolgimento
• Configurazione della connessione richiesta
• Condizioni di installazione interna o esterna
• Requisiti di protezione dell'involucro
• Requisiti di raffreddamento
• MCCB o altri requisiti di protezione
• Tipo di carico e caratteristiche di avviamento del motore
• Standard elettrici locali applicabili

Fornire questi dettagli in fase di preventivo aiuta il produttore a sviluppare una configurazione del trasformatore che corrisponda al progetto reale piuttosto che fare affidamento su un modello standard generico.

Domande frequenti

Qual è la tensione di uscita di questo trasformatore?

Questa configurazione fornisce un'uscita trifase da 400 V e monofase da 230 V. Altre combinazioni di tensione possono essere sviluppate in base ai requisiti del progetto.

I carichi da 400 V e 230 V possono funzionare dallo stesso trasformatore?

SÌ. La connessione Delta-Star fornisce un'alimentazione secondaria trifase e un punto neutro per la distribuzione monofase. I carichi collegati devono essere adeguatamente bilanciati e rimanere entro la capacità nominale del trasformatore.

Come funziona la ventola di raffreddamento automatica?

I sensori di temperatura monitorano la temperatura dell'avvolgimento. Quando viene raggiunta la temperatura preimpostata, il sistema di controllo attiva le ventole di raffreddamento per aumentare la dissipazione del calore. La temperatura di controllo effettiva dovrebbe seguire il progetto termico del trasformatore.

Cosa significa protezione IP43?

IP43 indica protezione contro corpi estranei solidi di dimensioni superiori a 1 mm e protezione contro spruzzi d'acqua nelle condizioni di test IPX3 applicabili. Non deve essere interpretato come completamente antipolvere o impermeabile.

150 kVA sono sufficienti per un cantiere?

Dipende dalla domanda elettrica calcolata del sito. Prima di confermare la capacità del trasformatore richiesta, è necessario considerare la corrente di avviamento del motore, l'apparecchiatura di saldatura, il funzionamento simultaneo, i picchi di carico temporanei, il fattore di potenza e il fattore di carico.

Il trasformatore può essere personalizzato?

SÌ. La tensione di ingresso e di uscita, la frequenza, la configurazione della connessione, l'involucro, il metodo di raffreddamento, la disposizione degli avvolgimenti e la configurazione della protezione possono essere personalizzati in base ai requisiti elettrici del progetto.

Hai bisogno di una soluzione di trasformazione personalizzata?

Scegliere il trasformatore giusto significa in definitiva abbinare la capacità elettrica, la conversione della tensione, l'isolamento, la protezione, il raffreddamento e le condizioni di installazione all'ambiente operativo reale. Con specifiche elettriche configurabili e produzione orientata al progetto, GUANGBIAN può supportare i clienti alla ricerca di una soluzione pratica di trasformatori per applicazioni industriali, edili e di distribuzione a bassa tensione. Se stai pianificando un nuovo progetto o sostituendo un'unità esistente,contattacicon i tuoi requisiti di tensione, capacità, frequenza, tipo di carico e installazione per discutere una configurazione adatta del trasformatore e ricevere un preventivo specifico per il progetto.
