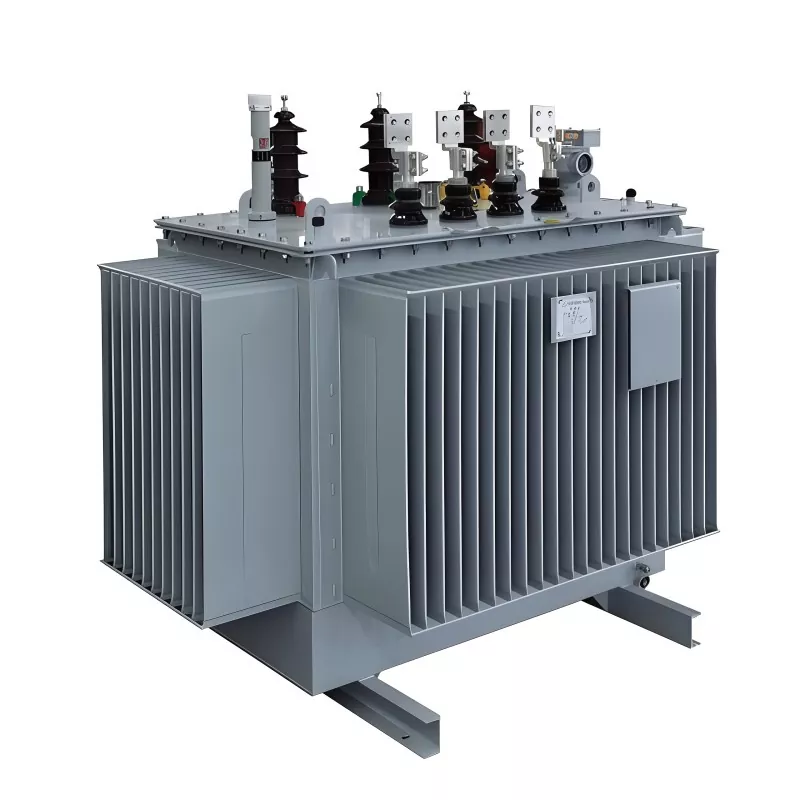

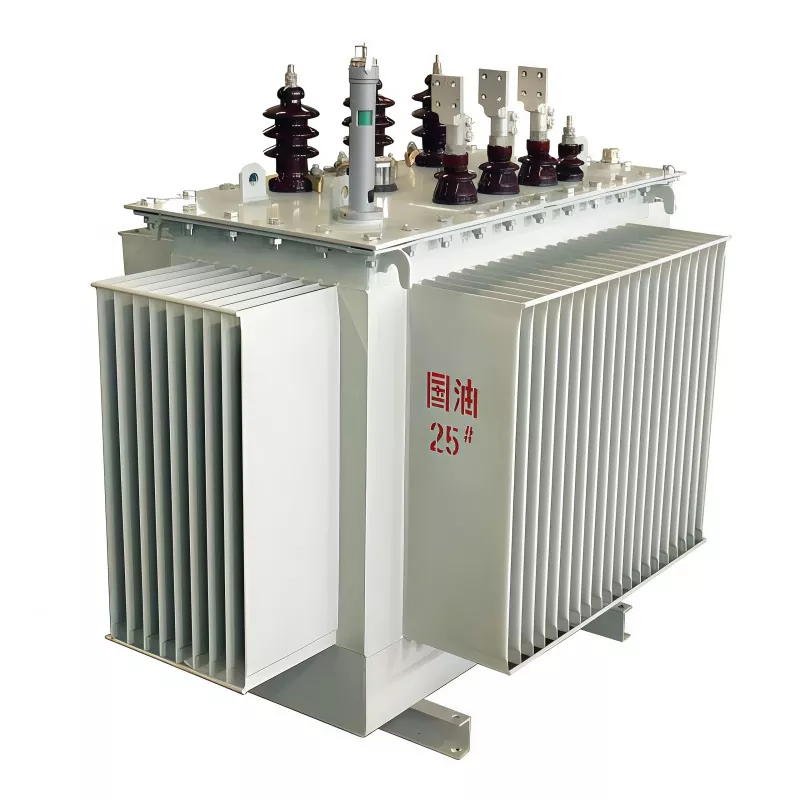

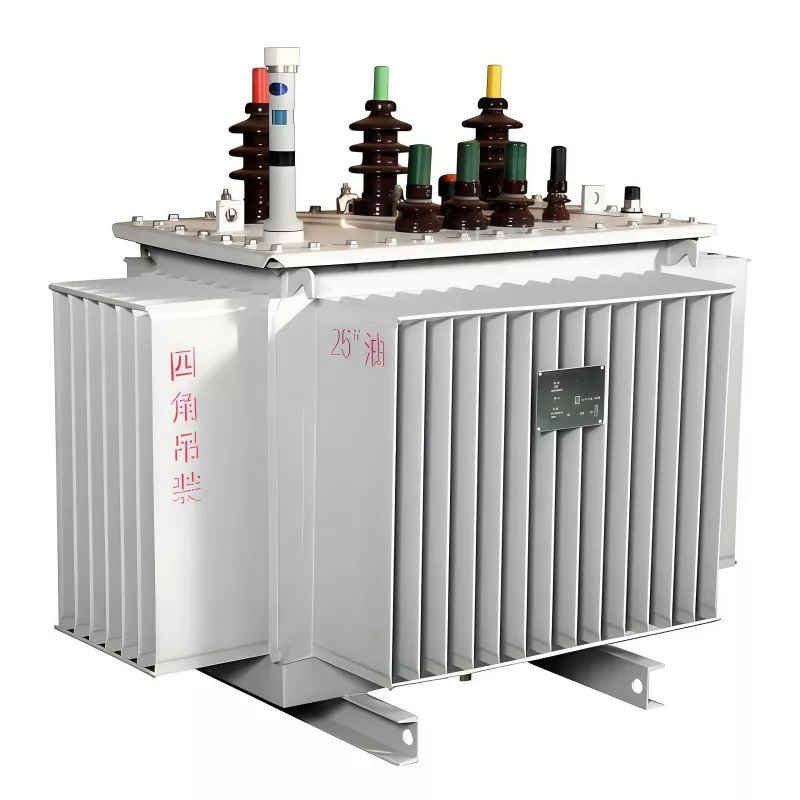

Trasformatore a bagno d'olio da 630 KVA 6 KV

GUANGBIAN, in qualità di fornitore cinese di trasformatori di potenza, ha sviluppato questo trasformatore in olio da 630 KVA 6 KV basato sui trasformatori in olio della serie TM in Turkmenistan, con miglioramenti apportati per la sostituzione completa. Un tempo forniva energia elettrica efficiente e a risparmio energetico agli impianti di produzione di gas naturale in Turkmenistan.

Cos'è un trasformatore a bagno d'olio da 630 KVA 6 KV?

Un trasformatore a bagno d'olio da 630 KVA 6 KV è un trasformatore di distribuzione a media tensione che utilizza olio minerale isolante per il raffreddamento e l'isolamento.

Converte la tensione primaria da 6 KV in un'uscita a bassa tensione come 400 V, 415 V, 433 V o tensioni personalizzate per il consumo di elettricità industriale e commerciale.

L'olio isolante non solo migliora l'efficienza di dissipazione del calore, ma aumenta anche la resistenza dell'isolamento, aiutando il trasformatore a mantenere prestazioni stabili durante il funzionamento con carichi pesanti a lungo termine.

Struttura centrale del trasformatore

Nucleo del trasformatore

Il nucleo del trasformatore è prodotto utilizzando lamiere di acciaio al silicio CRGO di alta qualità con struttura a gradini per ridurre al minimo le perdite di flusso magnetico e ridurre la perdita di energia.

Avvolgimenti del trasformatore

Gli avvolgimenti utilizzano conduttori in rame privi di ossigeno con trattamento isolante multistrato per migliorare la conduttività elettrica e resistere agli impatti di cortocircuito.

Serbatoio dell'olio

Il serbatoio dell'olio ondulato migliora le prestazioni di dissipazione del calore compensando l'espansione e la contrazione dell'olio causate dalle variazioni di temperatura.

Olio isolante

L'olio premium per trasformatori fornisce funzioni sia di isolamento che di raffreddamento, contribuendo a mantenere un funzionamento sicuro e stabile.

Documento tecnico

Ambiente operativo

Condizioni di temperatura:

Temperatura ambiente operativa a lungo termine: -25 ℃ ~ +40 ℃.

Temperatura ambiente operativa massima: non superiore a +50 ℃.

Temperatura di stoccaggio e trasporto:

 -40℃~+60℃.

Condizioni di umidità:

Umidità relativa: ≤95% a 25℃

Requisiti di altitudine:

Intervallo di adattamento all'altitudine nominale: ≤1000 metri

Processo di produzione

Il trasformatore a bagno d'olio da 630KVA 6KV è sottoposto a rigorose procedure di controllo qualità:

● Taglio dell'anima in acciaio al silicio

● Produzione di avvolgimenti di bobine

● Trattamento di essiccazione sotto vuoto

● Assemblaggio del nucleo

● Riempimento dell'olio sotto vuoto

● Test elettrici

● Ispezione di fabbrica

● Imballaggio e spedizione

Ogni trasformatore viene testato prima della consegna per garantire un funzionamento affidabile e la conformità agli standard internazionali.

La nostra fabbrica

Officina della lamiera

Laboratorio di avvolgimento di fogli

Laboratorio di avvolgimento

Laboratorio di forni di avvolgimento

Laboratorio di assemblaggio trasformatori

Workshop sulla messa in servizio del trasformatore

Suggerimenti per la manutenzione

Per prolungare la vita utile del trasformatore, si consiglia una manutenzione regolare:

Controllare regolarmente il livello dell'olio

Monitorare la temperatura operativa

Testare periodicamente la resistenza di isolamento

Ispezionare boccole e terminali

Sostituire l'olio del trasformatore invecchiato quando necessario

Pulire la polvere e i contaminanti esterni

Una corretta manutenzione può migliorare significativamente l’affidabilità del trasformatore e ridurre i tempi di fermo.

Perché scegliere il trasformatore a bagno d'olio?

Domande frequenti

1. Qual è l'applicazione principale di un trasformatore a bagno d'olio da 630 KVA 6 KV?

Questo trasformatore è ampiamente utilizzato nei sistemi di distribuzione a media tensione da 6 KV per ridurre la tensione a 400 V/415 V/433 V per impianti industriali, edifici commerciali, operazioni minerarie, sottostazioni e progetti infrastrutturali.

2. Quale capacità di carico può supportare un trasformatore da 630 KVA?

Un trasformatore da 630 KVA supporta tipicamente circa 500 kW di carico (sulla base di un fattore di potenza di 0,8). È adatto per fabbriche di medie dimensioni, officine di produzione e sistemi di distribuzione dell'energia regionali.

3. Il trasformatore può funzionare continuamente a pieno carico?

Può funzionare a pieno carico, ma non è consigliabile un caricamento continuo al 100%. L'intervallo operativo ottimale è compreso tra il 70% e l'85% del carico per garantire una maggiore durata e un minore stress termico.

4.Il trasformatore è in grado di gestire condizioni di sovraccarico?

Può tollerare sovraccarichi a breve termine, ma il funzionamento con sovraccarico a lungo termine non è raccomandato poiché potrebbe ridurre la durata dell'isolamento e aumentare l'aumento della temperatura.

5.È adatto a progetti di energia rinnovabile?

SÌ. È ampiamente utilizzato in:

● Centrali solari

● Sistemi di energia eolica

● Sistemi di accumulo dell'energia (BESS)

● Applicazioni di integrazione della rete

6.Perché i trasformatori in olio sono ampiamente utilizzati nei sistemi industriali?

Perché offrono:

● Migliore dissipazione del calore

● Maggiore capacità di sovraccarico

● Costo iniziale inferiore

● Vita operativa più lunga

 rendendoli ideali per i sistemi di distribuzione continua dell'energia industriale.
