Trasformatore di isolamento di tipo secco da 150 KVA

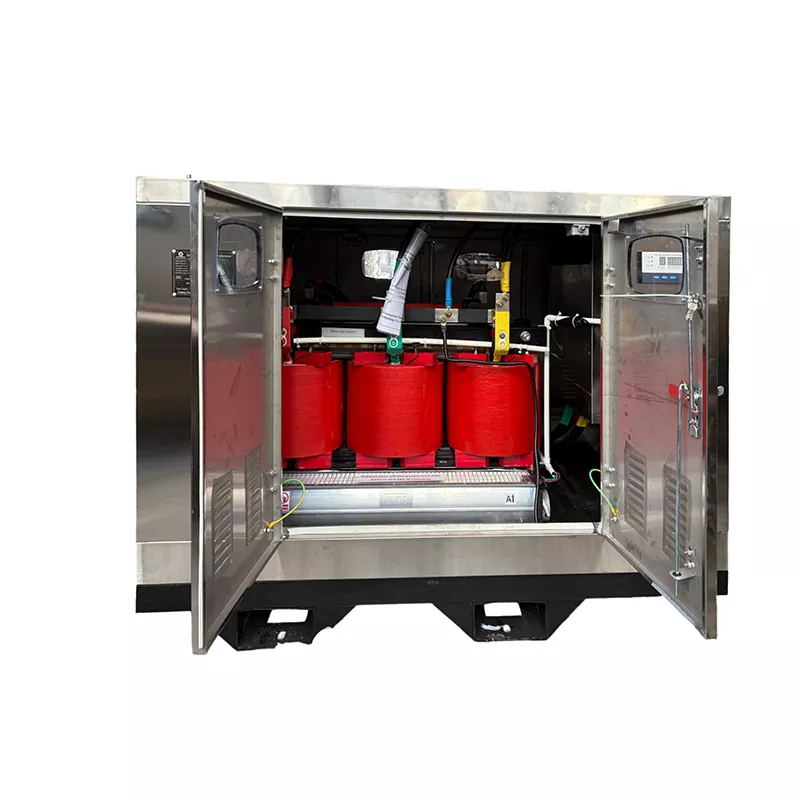

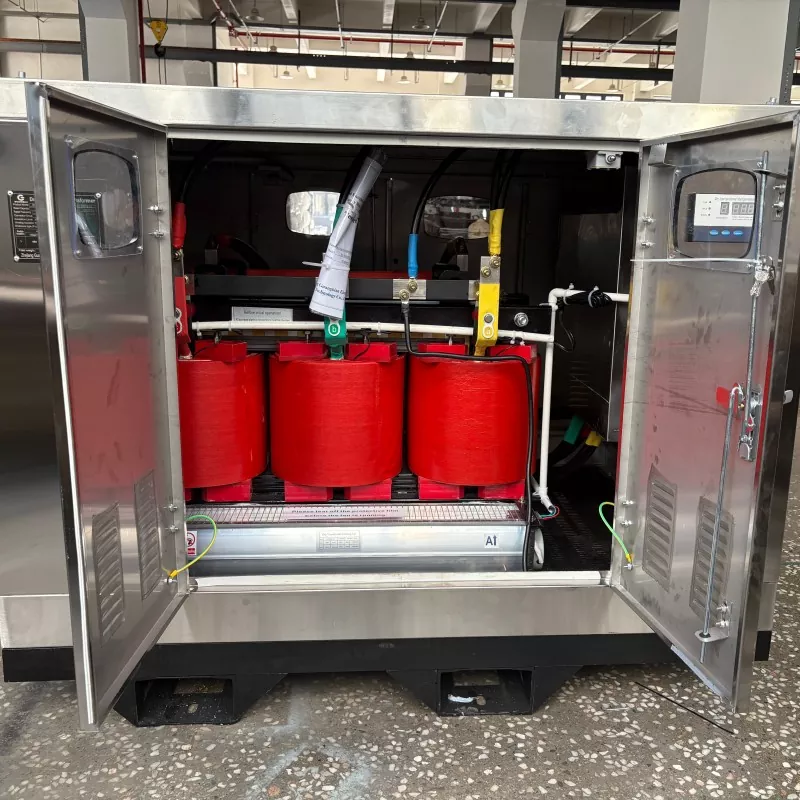

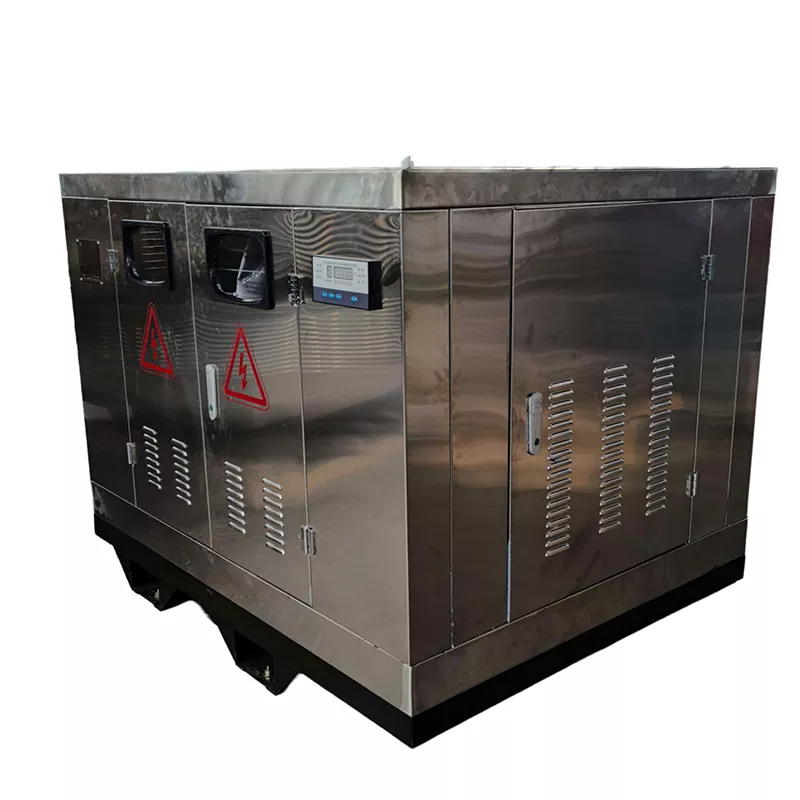

GUANGBIAN produce questo trasformatore di isolamento di tipo secco da 150 KVA per applicazioni che richiedono isolamento elettrico e distribuzione a bassa tensione. L'unità qui mostrata è stata costruita per un progetto di costruzione in Arabia Saudita ed è configurata con un involucro in acciaio inossidabile, protezione IP43, avvolgimenti completamente in rame, connessione Delta-Star (Δ-Y), raffreddamento automatico della ventola e due MCCB aggiuntivi.

Il lato a bassa tensione fornisce alimentazione trifase da 400 V e monofase da 230 V. Ciò consente di alimentare apparecchiature edili trifase e carichi ausiliari monofase dallo stesso trasformatore, in base al calcolo del carico del sito e alla progettazione della distribuzione elettrica.

Configurazione per carichi da 400 V e 230 V

L'alimentazione trifase da 400 V può essere utilizzata per apparecchiature quali gru, betoniere, saldatrici, pompe e altri macchinari trifase. L'alimentazione a 230 V è adatta per illuminazione, apparecchiature per ufficio, strumenti portatili, unità di condizionamento dell'aria e altri carichi monofase.

Per un cantiere, l'utilizzo di un trasformatore per entrambi i tipi di carichi può semplificare la disposizione di distribuzione. La potenza nominale di 150 kVA, tuttavia, non significa che ogni carico collegato possa funzionare contemporaneamente alla piena potenza nominale. La scelta del trasformatore dovrebbe considerare la domanda massima del sito, la corrente di avviamento del motore, il fattore di carico, il fattore di potenza e la combinazione prevista di carichi.

Il trasformatore utilizza avvolgimenti interamente in rame. Il rame ha una resistività elettrica inferiore rispetto all'alluminio, quindi le perdite del conduttore possono essere controllate attraverso un adeguato dimensionamento del conduttore e un design dell'avvolgimento. Per installazioni in climi caldi, il materiale dell'avvolgimento è solo una parte del progetto termico; È necessario considerare anche la temperatura ambiente, il sistema di isolamento, la ventilazione, il carico e il metodo di raffreddamento.

La connessione Delta-Star (Δ-Y) viene utilizzata per gli avvolgimenti primari e secondari. Il lato a bassa tensione collegato a stella fornisce un punto neutro per l'alimentazione monofase da 230 V, mentre l'avvolgimento Delta fornisce un percorso per la circolazione delle correnti armoniche triple all'interno dell'avvolgimento. La disposizione della messa a terra del neutro deve seguire la progettazione elettrica del progetto e i requisiti locali applicabili.

Raffreddamento e custodia

I sensori di temperatura vengono utilizzati per monitorare la temperatura dell'avvolgimento. Quando viene raggiunta la temperatura preimpostata, le ventole di raffreddamento automatiche iniziano ad aumentare la dissipazione del calore. Ciò è utile per le installazioni in cui il carico cambia durante il funzionamento o dove la temperatura ambiente è relativamente elevata.

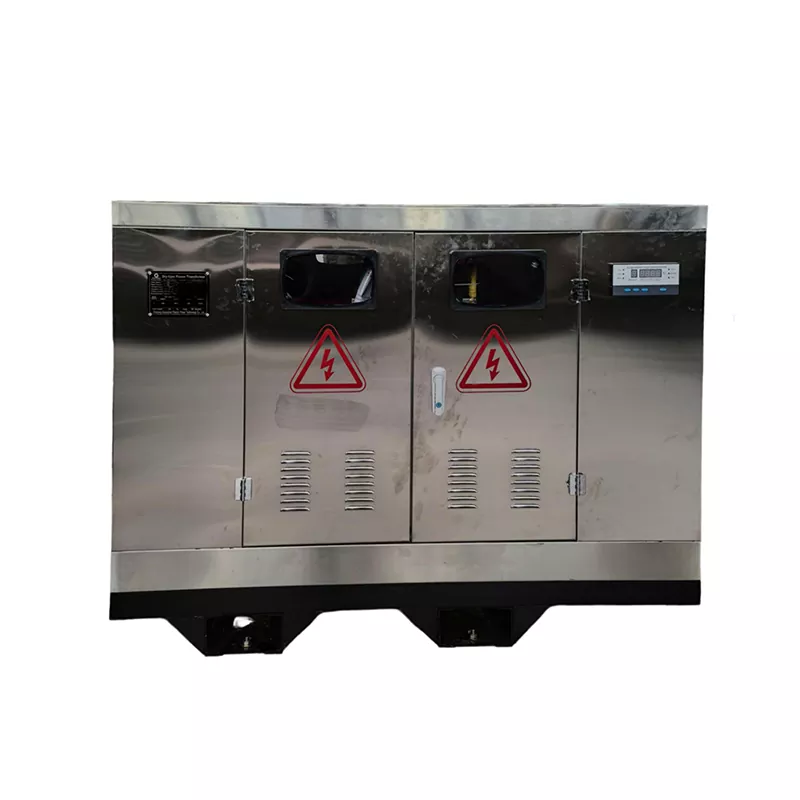

La custodia è realizzata in acciaio inossidabile e ha un grado di protezione IP43. Secondo IEC 60529, la prima cifra di IP43 indica la protezione contro corpi estranei solidi di dimensioni superiori a 1 mm, mentre la seconda cifra indica la protezione contro gli spruzzi d'acqua nelle condizioni specificate per IPX3. La classificazione fornisce protezione per l'ambiente di installazione previsto, ma non deve essere interpretata come completamente ermetica alla polvere o impermeabile.

Per i cantieri all'aperto o parzialmente esposti, l'installazione deve comunque fornire un'adeguata protezione da forti piogge dirette, acqua stagnante, eccessivo accumulo di polvere e altre condizioni al di fuori del livello di protezione specificato dell'involucro.

Dettagli tecnici e selezione del progetto

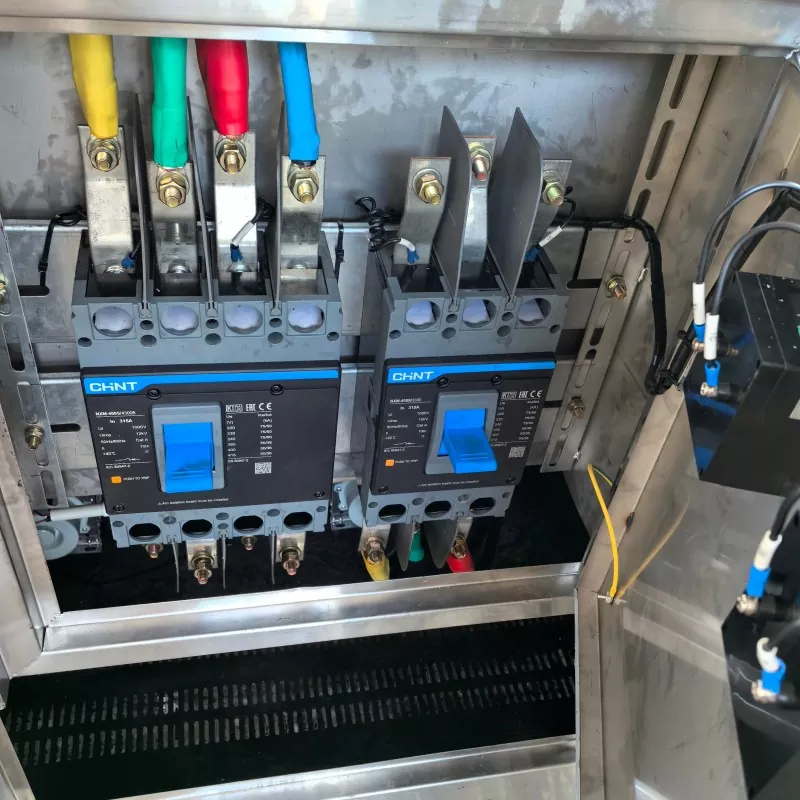

I due MCCB aggiuntivi forniscono protezione e isolamento separati del circuito a valle. I valori nominali devono essere selezionati in base alle apparecchiature collegate, alle dimensioni del cavo, alla corrente prevista e ai requisiti di coordinamento della protezione. Sono particolarmente utili quando è necessario collegare diversi gruppi di carichi di costruzione al trasformatore.

Prima della produzione, è necessario confermare la tensione di ingresso, la tensione di uscita, la frequenza, la configurazione di fase, il tipo di carico, la temperatura ambiente, i requisiti della custodia, la disposizione di messa a terra e lo standard elettrico applicabile richiesti. Dovrebbero essere identificate anche le apparecchiature a motore perché la corrente di avviamento può influenzare il dimensionamento del trasformatore anche quando il normale carico di funzionamento sembra essere entro 150 kVA.

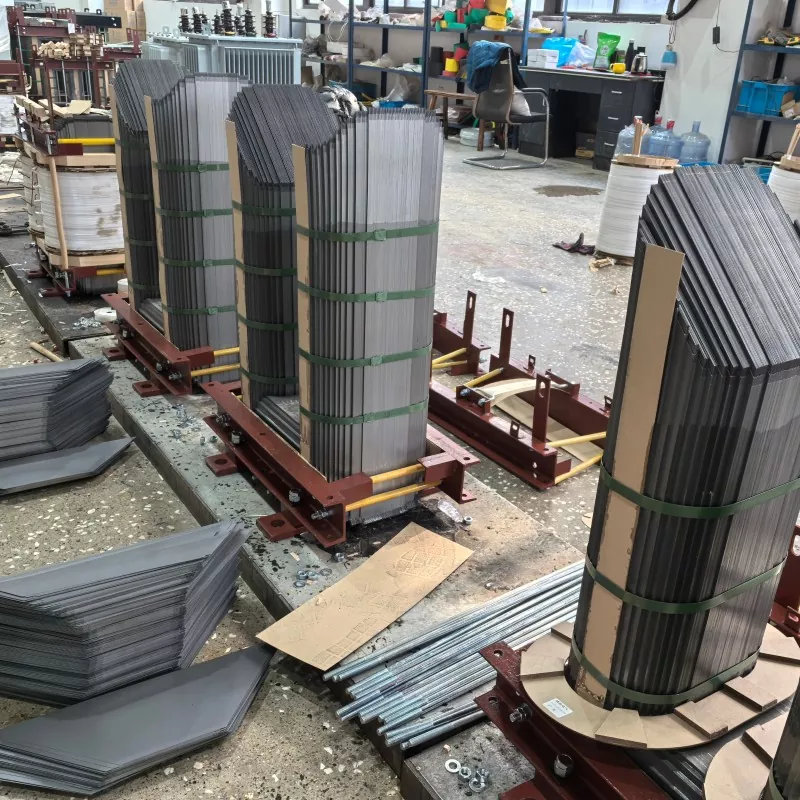

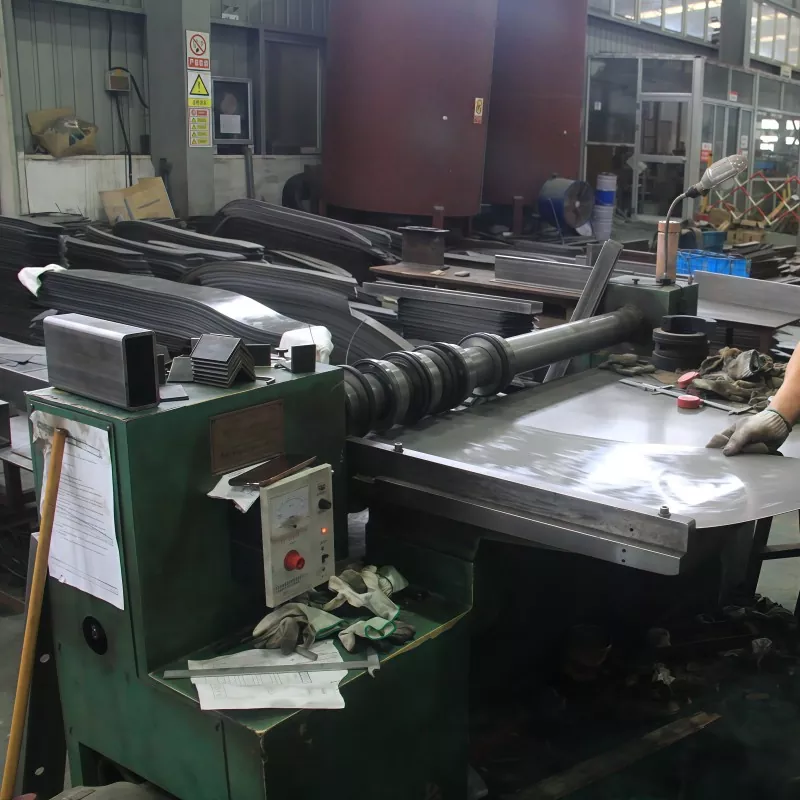

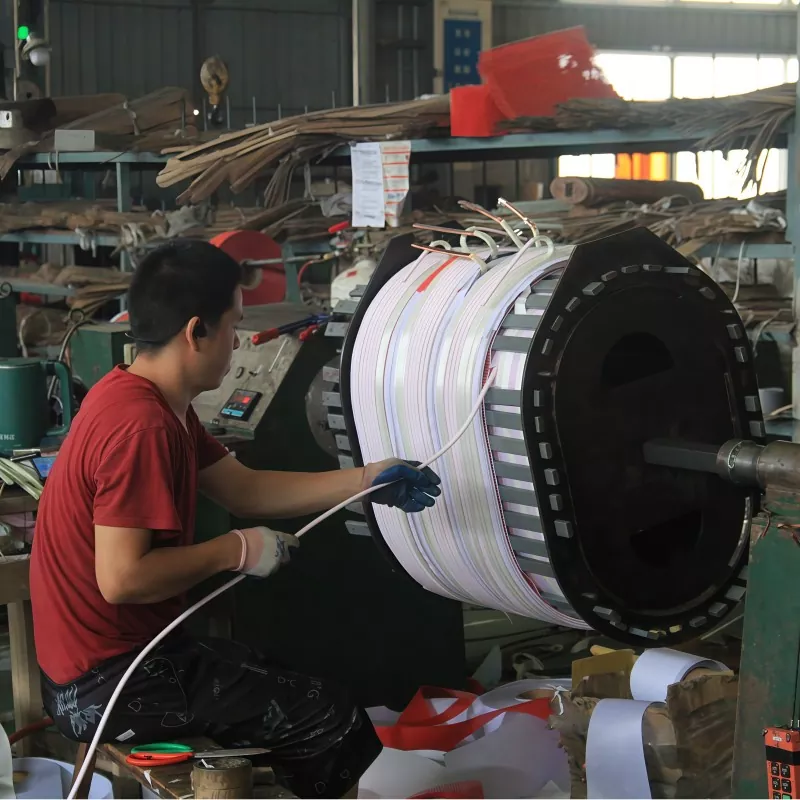

Produzione, test e personalizzazione

GUANGBIAN produce trasformatori di isolamento di tipo secco da 150 KVA in base alle specifiche elettriche di ciascun progetto. Per questa configurazione, i requisiti principali includono capacità di 150 kVA, distribuzione secondaria 400 V/230 V, avvolgimenti in rame, connessione Delta-Star, custodia IP43, ventola di raffreddamento automatica e MCCB aggiuntivi.

Altre specifiche possono essere modificate quando necessario, tra cui tensione di ingresso e di uscita, frequenza, disposizione degli avvolgimenti, design della custodia, metodo di raffreddamento e configurazione della protezione. Il progetto finale si basa sull'impianto elettrico e sulle condizioni di installazione anziché utilizzare la stessa configurazione per ogni progetto.

I test di fabbrica vengono eseguiti secondo le specifiche tecniche concordate e lo standard applicabile. Le registrazioni dei test e le ispezioni di terze parti possono essere organizzate quando richiesto dal progetto.

Domande frequenti

Qual è la tensione di uscita di questo trasformatore?

Questa configurazione fornisce un'uscita trifase da 400 V e monofase da 230 V. Altre combinazioni di tensione possono essere realizzate in base ai requisiti del progetto.

È possibile alimentare carichi da 400 V e 230 V dallo stesso trasformatore?

SÌ. La connessione Delta-Star fornisce un'alimentazione secondaria trifase e un punto neutro per la distribuzione monofase. I carichi collegati devono essere adeguatamente distribuiti e rimanere entro la capacità nominale del trasformatore.

Come viene controllata la ventola di raffreddamento?

I sensori di temperatura dell'avvolgimento monitorano la temperatura di esercizio. Quando viene raggiunta la temperatura preimpostata, il sistema di controllo avvia le ventole di raffreddamento. La temperatura di controllo è impostata in base al progetto termico del trasformatore.

Cosa significa IP43?

IP43 indica protezione contro corpi estranei solidi di dimensioni superiori a 1 mm e protezione contro spruzzi d'acqua nelle condizioni di test IPX3. Non è un involucro completamente antipolvere o impermeabile.

150 kVA sono adatti per un cantiere edile?

Dipende dal carico effettivo. Il calcolo dovrebbe includere la corrente operativa normale, nonché la corrente di avviamento del motore, i carichi di saldatura, il funzionamento simultaneo e altri carichi di picco temporanei. La capacità del trasformatore dovrebbe essere confermata dal programma di carico del progetto piuttosto che dal solo numero di macchine collegate.

Il trasformatore può essere realizzato secondo altre specifiche?

SÌ. La tensione di ingresso e di uscita, la frequenza, la configurazione della connessione, la custodia, il raffreddamento e i requisiti di protezione possono essere specificati in base al progetto. Le specifiche elettriche complete devono essere confermate prima della produzione.
