Perché un trasformatore montato su palo da 37,5 KVA è una scelta intelligente per una distribuzione affidabile dell'energia aerea

Guangbianoffre ilTrasformatore su palo da 37,5 KVAper una distribuzione affidabile dell'energia aerea in applicazioni rurali, commerciali, agricole e dell'industria leggera. Progettata per l'installazione esterna, questa soluzione di distribuzione compatta aiuta a ridurre in modo efficiente l'elettricità a media tensione, riducendo al tempo stesso la necessità di preziose infrastrutture a livello del suolo.

Un trasformatore montato su palo da 37,5 KVA è un componente importante nei sistemi di distribuzione elettrica aerea in cui sono richiesti una conversione di tensione stabile, un uso efficiente dello spazio di installazione e un funzionamento esterno affidabile. Con una capacità adeguata per carichi di potenza moderati, questo tipo di trasformatore può servire aree residenziali, aziende agricole, piccole strutture commerciali, officine e progetti di elettrificazione rurale. Questo articolo spiega come funziona il trasformatore, dove può essere utilizzato, quali fattori tecnici dovrebbero valutare gli acquirenti e perché la scelta di un produttore adatto può fare una differenza significativa nelle prestazioni di distribuzione dell'energia a lungo termine.

Sommario

Che cos'è un trasformatore montato su palo da 37,5 KVA?

Come funziona un trasformatore montato su palo?

Principali Applicazioni e Scenari d'Uso

Principali caratteristiche tecniche da considerare

Produzione e controllo qualità

Principali vantaggi per i progetti di distribuzione dell'energia

Come selezionare il trasformatore giusto

Domande frequenti

Trova la giusta soluzione di distribuzione dell'energia

Che cos'è un trasformatore montato su palo da 37,5 KVA?

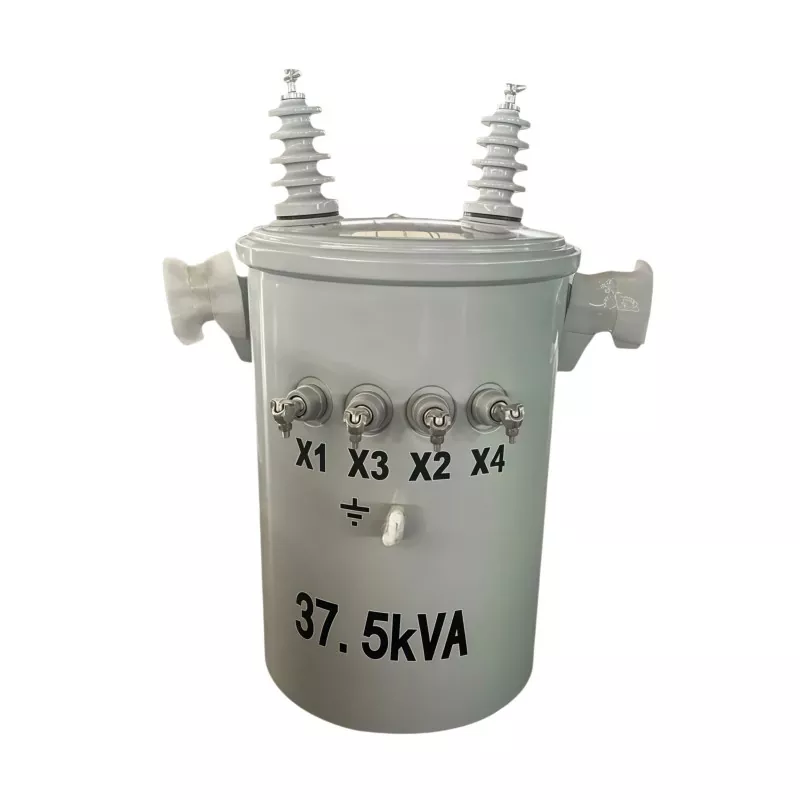

A Trasformatore su palo da 37,5 KVAè un trasformatore di distribuzione elettrica installato direttamente su un palo della luce o su una struttura aerea di supporto. Il suo scopo principale è ridurre l'elettricità a media tensione proveniente dalla rete di distribuzione a una tensione inferiore adatta agli utenti finali e alle apparecchiature collegate.

La potenza nominale di 37,5 KVA si riferisce alla capacità di potenza apparente del trasformatore. Questa capacità è adatta per luoghi con una domanda di elettricità moderata, soprattutto dove un grande trasformatore montato a terra o una sottostazione dedicata sarebbero inutili o poco pratici.

Poiché il trasformatore è montato sopra il suolo, può sfruttare in modo efficace l'infrastruttura di distribuzione aerea esistente. Questo metodo di installazione è comunemente considerato per comunità rurali, strutture agricole, aree residenziali, luoghi commerciali lungo le strade e altri progetti in cui lo spazio disponibile sul terreno è limitato.

Per gli acquirenti che pianificano un progetto di energia elettrica, la scelta della capacità corretta del trasformatore è essenziale. Un trasformatore troppo piccolo può funzionare con un carico eccessivo, mentre un'unità sovradimensionata può aumentare investimenti non necessari e perdite di energia. I calcoli del carico, i requisiti di tensione e la futura domanda di energia dovrebbero quindi essere valutati prima della selezione finale.

Come funziona un trasformatore montato su palo?

Il principio di funzionamento di un trasformatore su palo si basa sull'induzione elettromagnetica. L'energia elettrica viene trasferita tra gli avvolgimenti attraverso un campo magnetico anziché attraverso una connessione elettrica diretta.

1. L'alimentazione ad alta tensione entra nell'avvolgimento primario

L'elettricità proveniente dalla linea di distribuzione aerea entra nell'avvolgimento primario del trasformatore. La tensione in ingresso è generalmente superiore alla tensione richiesta da case, apparecchiature o altri carichi elettrici locali.

2. Il nucleo del trasformatore trasferisce l'energia magnetica

La corrente alternata che scorre attraverso l'avvolgimento primario crea un campo magnetico variabile all'interno del nucleo del trasformatore. Il nucleo fornisce un percorso controllato per l'energia magnetica e svolge un ruolo importante nell'efficienza complessiva e nelle prestazioni elettriche.

3. L'avvolgimento secondario produce una tensione inferiore

Il campo magnetico variabile induce tensione nell'avvolgimento secondario. Utilizzando un rapporto di avvolgimento adeguato, il trasformatore riduce la tensione in ingresso al livello richiesto dal sistema di distribuzione locale.

4. L'alimentazione viene fornita agli utenti finali

Dopo la conversione della tensione, l'elettricità può essere distribuita ai carichi collegati come abitazioni, attrezzature agricole, sistemi di illuminazione, strutture commerciali o macchinari industriali leggeri.

Questo processo semplice ma altamente efficace consente a un trasformatore montato su palo di fungere da importante punto di connessione tra la rete di distribuzione a media tensione e i requisiti di alimentazione a bassa tensione degli utenti locali.

Principali Applicazioni e Scenari d'Uso

La versatilità di un trasformatore da 37,5 KVA lo rende adatto a una vasta gamma di ambienti di distribuzione. L'applicazione finale deve essere sempre determinata in base ai requisiti di carico effettivi, alla tensione di rete, alle condizioni ambientali e agli standard elettrici locali.

Per progetti rurali e remoti, una configurazione montata su palo può essere particolarmente pratica perché le reti elettriche aeree possono estendersi su lunghe distanze senza richiedere un trasformatore separato in ogni punto di distribuzione.

Principali caratteristiche tecniche da considerare

Quando si valuta un trasformatore, gli acquirenti dovrebbero guardare oltre la capacità KVA nominale. Le prestazioni elettriche, la progettazione dell'isolamento, la qualità dell'avvolgimento, la gestione del calore, le condizioni di installazione e le procedure di test influiscono tutti sull'affidabilità a lungo termine.

• Capacità nominale:37,5 KVA per requisiti di distribuzione elettrica moderati.
• Configurazione della tensione:Le tensioni primarie e secondarie devono corrispondere alla rete elettrica locale.
• Frequenza:Il trasformatore deve essere progettato per il sistema elettrico richiesto a 50 Hz o 60 Hz.
• Materiale di avvolgimento:Gli avvolgimenti in rame sono comunemente selezionati per la loro conduttività e prestazioni termiche.
• Sistema di isolamento:Un isolamento adeguato aiuta a mantenere un funzionamento sicuro in condizioni di stress elettrico e ambientale.
• Metodo di raffreddamento:I modelli riempiti d'olio utilizzano olio isolante per supportare il raffreddamento e l'isolamento elettrico.
• Aumento della temperatura:Le prestazioni termiche dovrebbero essere considerate per il funzionamento continuo.
• Protezione esterna:La struttura del serbatoio e la protezione della superficie sono importanti per l'uso esterno a lungo termine.

L'acquirente dovrebbe anche confermare se il trasformatore necessita di funzionalità aggiuntive in base all'ambiente di installazione. Le aree costiere, le regioni ad alto tasso di umidità, i luoghi ad alta quota e gli ambienti industriali fortemente inquinati possono richiedere considerazioni di progettazione diverse.

Produzione e controllo qualità

L'affidabilità di un trasformatore di distribuzione dipende in larga misura dalla coerenza del suo processo di produzione. Dalla selezione delle materie prime ai test elettrici finali, ogni fase può influenzare la stabilità operativa e la durata.

Elaborazione del nucleo del trasformatore

Il nucleo magnetico è una parte importante del trasformatore perché influisce sulle perdite di energia e sull'efficienza. L'acciaio elettrico di alta qualità e l'assemblaggio controllato possono aiutare a ridurre le perdite magnetiche non necessarie durante il funzionamento.

Avvolgimento di precisione

Durante la produzione degli avvolgimenti è necessario controllare attentamente fattori quali il posizionamento dei conduttori, gli strati isolanti, la tensione degli avvolgimenti e le distanze elettriche. Una corretta costruzione dell'avvolgimento aiuta a migliorare la stabilità elettrica e la resistenza alle sollecitazioni meccaniche.

Isolamento e assemblaggio

Dopo che il nucleo e gli avvolgimenti sono stati assemblati, i componenti isolanti vengono posizionati per mantenere la necessaria separazione elettrica tra le sezioni ad alta e bassa tensione. Un sistema di isolamento adeguatamente progettato è essenziale per un funzionamento stabile a lungo termine.

Trattamento olio e assemblaggio serbatoi

Per i trasformatori riempiti d'olio, l'olio isolante deve fornire sia l'isolamento elettrico che il trasferimento di calore. Un adeguato trattamento dell'olio può aiutare a ridurre il contenuto di umidità e gas prima che il trasformatore venga sigillato.

Test di fabbrica

Prima della spedizione, i trasformatori devono essere sottoposti a test elettrici e di qualità adeguati secondo i requisiti tecnici concordati. A seconda delle specifiche del progetto, questi test possono includere la misurazione della resistenza dell'avvolgimento, test di tensione, test a vuoto, test di carico, valutazione dell'isolamento e altri controlli delle prestazioni.

Collaborare con un produttore esperto di trasformatori può aiutare gli acquirenti a comunicare chiaramente i requisiti tecnici e ridurre il rischio di ricevere apparecchiature che non corrispondono all'impianto elettrico previsto.

Principali vantaggi per i progetti di distribuzione dell'energia

Utilizzo efficiente dello spazio di installazione

Uno dei vantaggi più significativi di un trasformatore montato su palo è che non occupa spazio prezioso a livello del suolo. Ciò può essere utile nelle aree rurali, negli impianti lungo le strade e nei luoghi con terreno disponibile limitato.

Adatto per reti di distribuzione aeree

Il trasformatore può essere integrato in un sistema di alimentazione aereo esistente, rendendolo una scelta pratica per progetti in cui le linee elettriche sono già supportate da pali.

Supporta la distribuzione dell'energia localizzata

Invece di trasmettere elettricità a bassa tensione su lunghe distanze, la conversione della tensione può avvenire più vicino al punto di consumo. Questo approccio può supportare una distribuzione locale più efficiente se adeguatamente progettato.

Requisiti ridotti per l'edilizia civile

Rispetto ad alcune installazioni di trasformatori a livello del suolo, una configurazione montata su palo può ridurre la necessità di cabine di trasformazione dedicate o di grandi fondazioni a terra, a seconda della progettazione.

Potenziale applicativo flessibile

La capacità di 37,5 KVA può supportare più applicazioni a carico moderato. Può essere preso in considerazione per ambienti residenziali, agricoli, commerciali e dell'industria leggera quando i requisiti di carico calcolati sono appropriati.

Come selezionare il trasformatore giusto per il tuo progetto

Prima di acquistare un trasformatore, è importante fornire al produttore o al fornitore informazioni complete sul progetto. I seguenti fattori possono aiutare a garantire che l'unità selezionata corrisponda all'applicazione effettiva.

1. Calcolare il carico elettrico effettivo
   Esaminare la domanda attuale e l’espansione futura prevista.
2. Confermare la tensione primaria
   Il lato ad alta tensione deve corrispondere alla rete di distribuzione disponibile.
3. Specificare la tensione secondaria richiesta
   La tensione di uscita deve corrispondere alle apparecchiature locali e ai requisiti dell'utente finale.
4. Controlla la frequenza
   Conferma se il progetto funziona a 50Hz o 60Hz.
5. Determinare la configurazione di fase
   Selezionare la progettazione monofase o trifase appropriata in base all'impianto elettrico.
6. Valutare le condizioni ambientali
   Considerare la temperatura, l'umidità, l'altitudine, l'inquinamento, l'esposizione al vento e i rischi di corrosione.
7. Esaminare gli standard applicabili
   Confermare gli standard richiesti per l'utilità, nazionali o specifici del progetto prima dell'inizio della produzione.
8. Richiedi documentazione tecnica chiara
   Specifiche, disegni, informazioni sulla targhetta e requisiti di test devono essere confermati prima della spedizione.

Per i progetti internazionali, la comunicazione tempestiva è particolarmente importante. Gli standard di tensione, le pratiche di installazione, i requisiti di connessione e le aspettative di certificazione possono variare a seconda del paese e della regione.

Domande frequenti

Cosa significa 37,5 KVA in un trasformatore?

37,5 KVA rappresenta la capacità di potenza apparente nominale del trasformatore. Indica la quantità di carico elettrico che il trasformatore è progettato per supportare in condizioni operative specificate.

Dove è possibile installare un trasformatore su palo da 37,5 KVA?

Può essere utilizzato in adeguati sistemi di distribuzione aerea che servono aree residenziali, aziende agricole, comunità rurali, piccole strutture commerciali e applicazioni industriali leggere. L'installazione finale deve essere conforme alle normative elettriche locali e ai requisiti tecnici.

Come faccio a sapere se 37,5 KVA è la capacità giusta?

È necessario calcolare il carico elettrico previsto, considerare il fattore di potenza e la domanda di picco e consentire una ragionevole espansione futura. Un ingegnere elettrico qualificato o un fornitore esperto di trasformatori può aiutare a confermare la capacità adeguata.

È possibile personalizzare la configurazione della tensione?

I requisiti di tensione del trasformatore possono variare a seconda della rete locale e dell'applicazione. Gli acquirenti devono fornire la tensione primaria, la tensione secondaria, la frequenza e la configurazione di fase richieste quando richiedono un preventivo.

Perché i test di fabbrica sono importanti?

I test di fabbrica aiutano a verificare che il trasformatore soddisfi i requisiti elettrici e prestazionali concordati prima della spedizione. I test possono identificare potenziali problemi relativi all'isolamento, alla resistenza dell'avvolgimento, alle prestazioni di tensione e ad altre caratteristiche critiche.

Trova la giusta soluzione di distribuzione dell'energia per il tuo progetto

Una scelta opportunamenteTrasformatore su palo da 37,5 KVApuò fornire una soluzione pratica e affidabile per la distribuzione dell'energia aerea a carico moderato. Dalla configurazione della tensione e selezione della capacità all'installazione esterna e ai test di qualità, ogni dettaglio deve essere adattato ai requisiti del tuo progetto. Se stai cercando una soluzione di trasformatore affidabile da Guangbian, esplora le opzioni disponibili di trasformatore su palo da 37,5 KVA econtattacioggi con i tuoi requisiti di tensione, frequenza, configurazione di fase, quantità e dettagli del progetto per ricevere consigli professionali sui prodotti e un preventivo adeguato.
