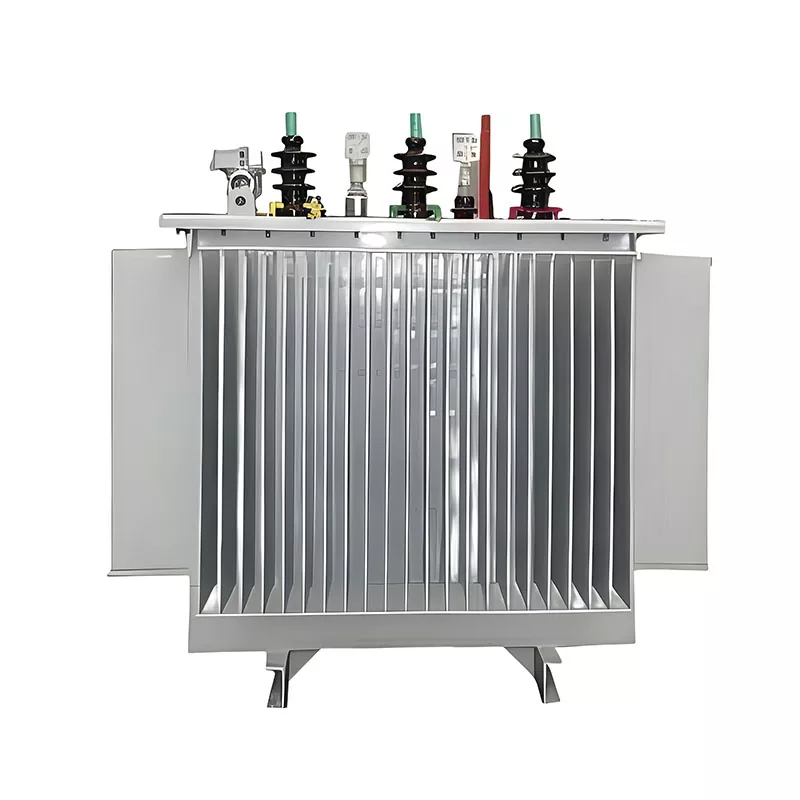

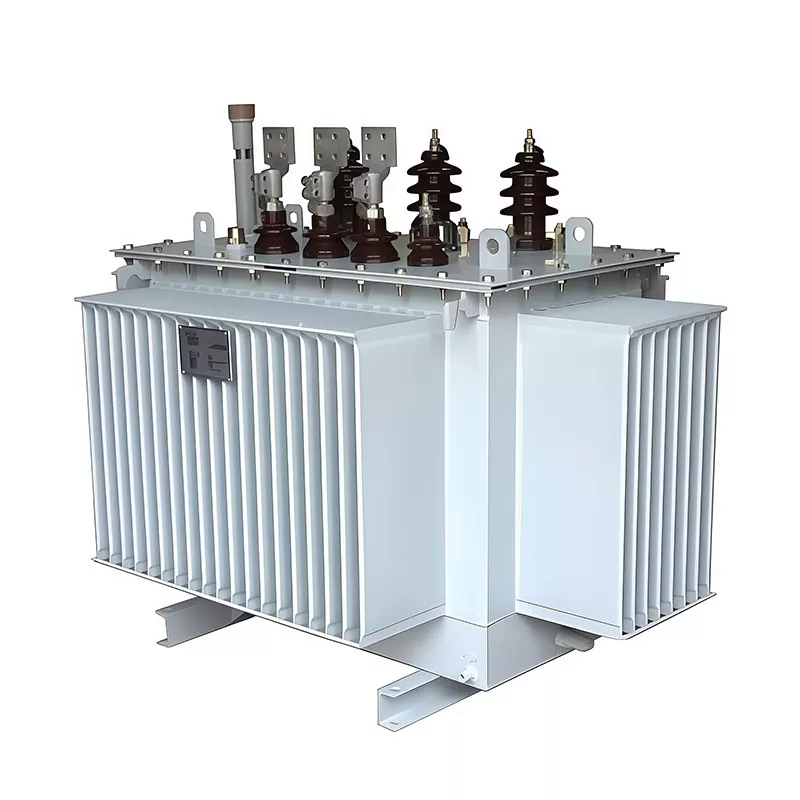

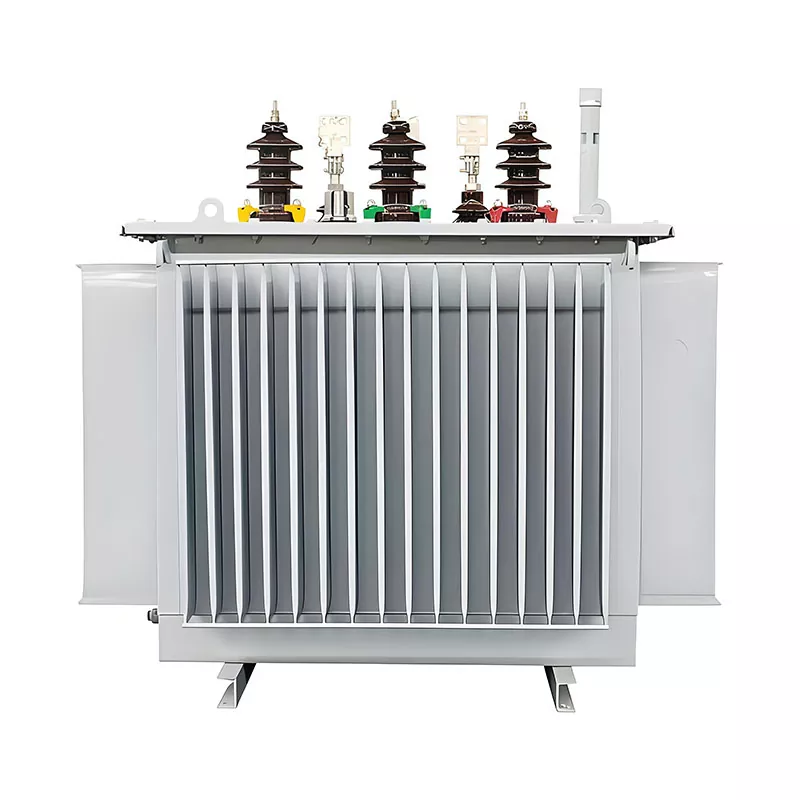

Trasformatore a bagno d'olio da 75 KVA

Il trasformatore immerso in olio da 75 kVA è una soluzione step-down flessibile con tensioni primarie da 6 kV a 35 kV e uscite secondarie come 400 V o 480 V, personalizzate per soddisfare i diversi requisiti della rete. Supporta sia i sistemi a 50Hz che a 60Hz, rendendolo adatto a progetti multimercato.

Nello stabilimento di Guangbian, le unità sono comunemente progettate con gruppi vettoriali Dyn11 o Yyn0 a seconda delle condizioni di carico, con Dyn11 preferito per carichi misti o monofase. L'impedenza è tipicamente del 4,5%–6%, bilanciando la protezione dai guasti e l'efficienza operativa per una distribuzione stabile dell'alimentazione in applicazioni industriali e di pubblica utilità.

Dettagli costruttivi che influiscono sulle prestazioni

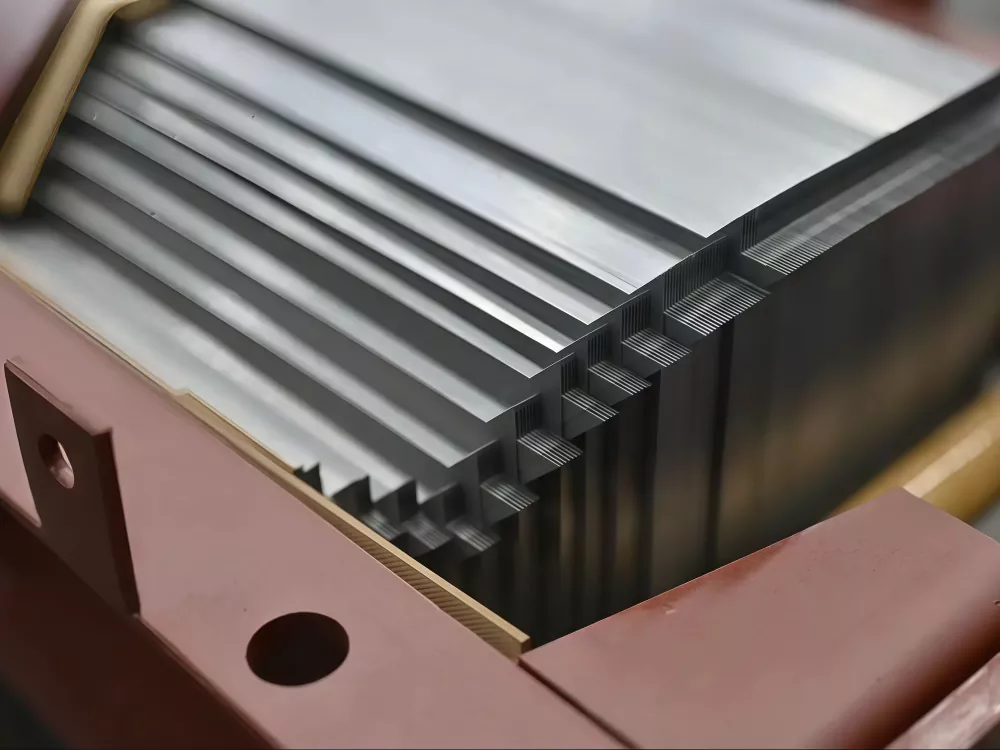

Le prestazioni di un trasformatore immerso in olio da 75 kVA dipendono principalmente dai dettagli costruttivi chiave. Utilizza un nucleo in acciaio al silicio laminato a freddo per prestazioni magnetiche stabili, mentre gli avvolgimenti possono essere in rame o alluminio a seconda dei requisiti di costo ed efficienza.

Gli avvolgimenti in rame offrono una conduttività superiore e resistono meglio alla fatica termica per migliaia di cicli di carico. Gli avvolgimenti in alluminio, invece, continuano a trovare spazio in progetti sensibili ai costi. Nello stabilimento di produzione di GUANGBIAN in Cina, abbiamo fornito entrambe le configurazioni e, se opportunamente dimensionati per l'applicazione, entrambi i materiali possono facilmente superare una durata di servizio di 20 anni.

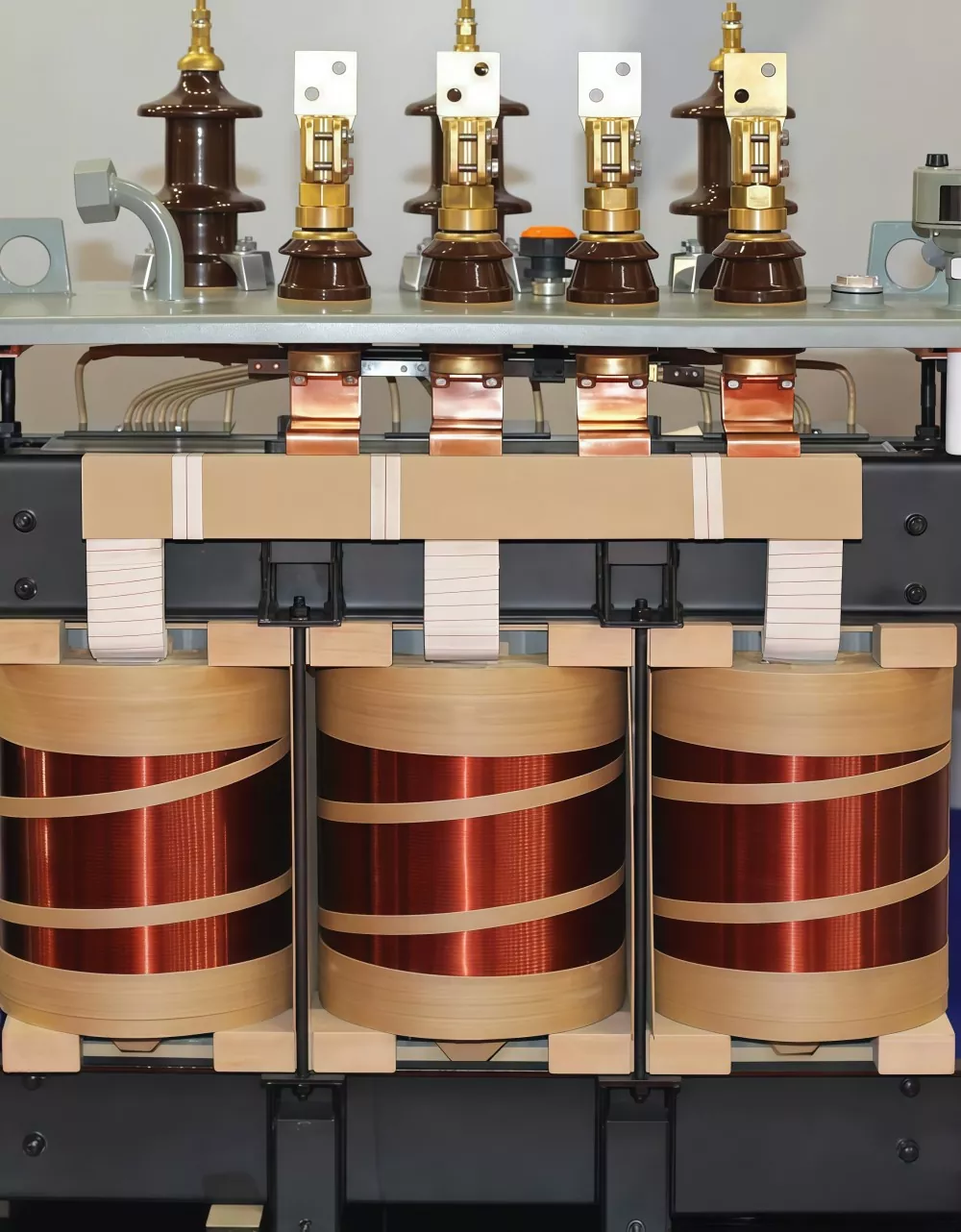

Nello stabilimento di Guangbian, gli avvolgimenti in rame sono comunemente utilizzati per una maggiore conduttività e una migliore durata termica, mentre l’alluminio è disponibile anche per progetti economici. Strutture di avvolgimento cilindriche multistrato vengono applicate per migliorare la resistenza al cortocircuito e la stabilità meccanica.

L'impregnazione con olio sottovuoto viene utilizzata per eliminare gli spazi d'aria nel sistema di isolamento, contribuendo a ridurre le scariche parziali e prolungare la durata. Queste scelte progettuali garantiscono affidabilità a lungo termine e funzionamento stabile in condizioni di carico industriale.

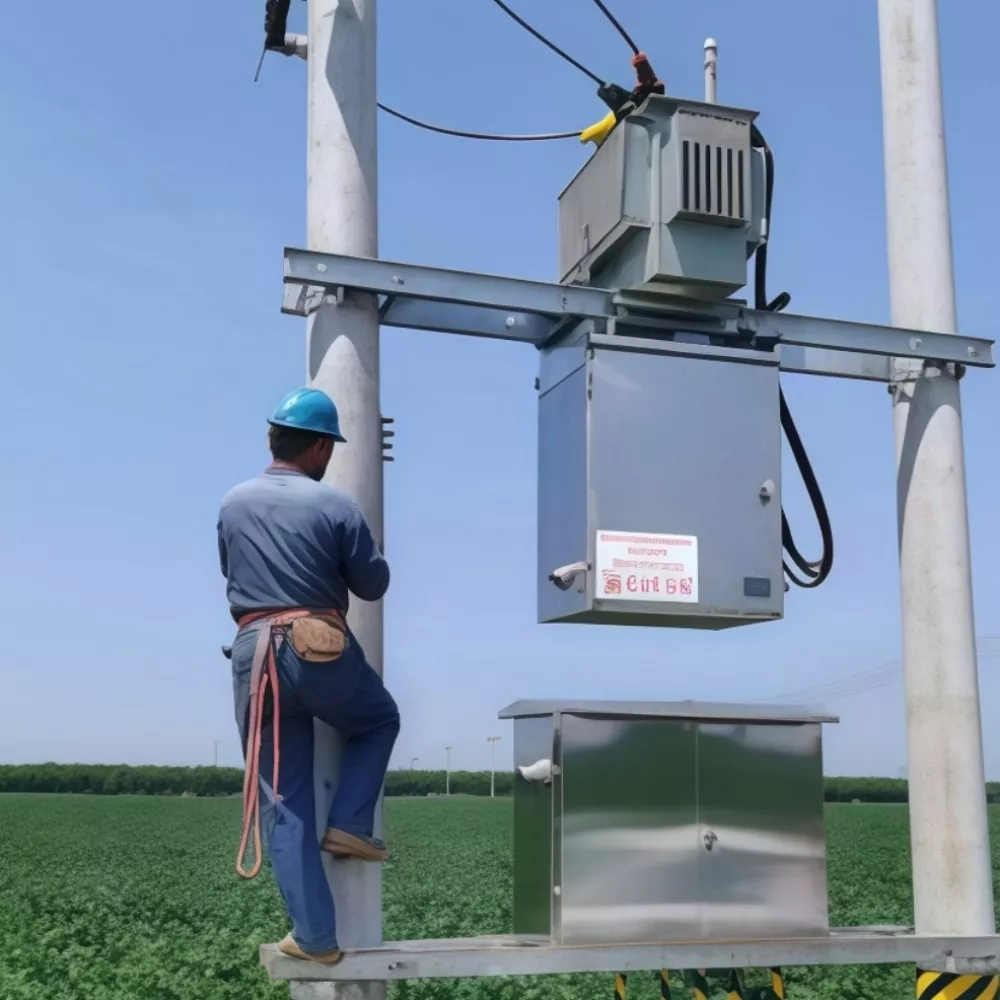

Note di installazione per trasformatore a bagno d'olio da 75 kVA

Una corretta installazione influisce direttamente sulle prestazioni e sull'affidabilità a lungo termine. I punti chiave includono:

Livellamento della fondazione:Mantenere la base di installazione entro una tolleranza di 2 mm per evitare vibrazioni, rumori anomali e sollecitazioni sulla guarnizione che potrebbero causare perdite di olio nel tempo.

Controllo del livello dell'olio:Verificare il livello dell'olio alle condizioni di temperatura ambiente effettive, non solo alle letture iniziali del disimballaggio, per evitare il funzionamento con olio basso e rischi di surriscaldamento.

Posizionamento stabile:Assicurarsi che l'unità sia fissata saldamente per ridurre lo stress meccanico durante il funzionamento e le condizioni di cortocircuito.

Ispezione di preeccitazione:Verificare tutti i terminali, le guarnizioni e le condizioni di isolamento prima della messa in servizio per garantire un avvio sicuro.

Nella pratica standard di fabbrica di Guangbian, questi controlli di installazione sono enfatizzati per garantire che ogni trasformatore da 75 kVA funzioni in modo sicuro e coerente nelle applicazioni sul campo.

Punti pratici

Nessuna descrizione del catalogo cattura tutto ciò che vale la pena sapere. Alcuni punti pratici che tendono ad emergere dopo l'ordine è posto:

Tempistiche di spedizione  La maggior parte delle unità viene spedita da Shanghai. Per le destinazioni del sud-est asiatico, calcola 2-3 settimane da porto a porto. Medio Oriente e l'Africa durano più a lungo: da 4 a 5 settimane se si tiene conto dell'elaborazione della documentazione. Integralo nel tuo progetto il programma evita le rimescolazioni dell'ultimo minuto.

Imballaggio per l'esportazione. Utilizziamo casse di legno conformi allo standard ISPM 15 come pratica standard presso il nostro stabilimento di GUANGBIAN in Cina. Questo copre il maggior parte dei requisiti di destinazione. Ma se il tuo progetto si trova in un paese con norme fitosanitarie più severe protocolli (mi vengono in mente Australia e Nuova Zelanda) fatecelo sapere in anticipo in modo che la documentazione corrisponda all'ispezione standard che dovrai affrontare alla dogana.

Richieste di servizio comuni. Le richieste post-vendita che rispondiamo più spesso? Problemi di collegamento esterno e discrepanze nel livello dell'olio. Nessuno dei due tende ad essere catastrofico: le ispezioni di routine di solito li individuano presto. Tuttavia, è prevista una routine di manutenzione fin dal primo giorno impedisce che piccole osservazioni diventino tempi di inattività non pianificati.

Quando acquisti un trasformatore da 75 KVA da un produttore estero, questi dettagli operativi sono importanti tanto quanto le specifiche tecniche. Il giusto partner aziendale li anticipa invece di lasciarti scoprire loro da solo.

Domande che vale la pena porre prima di impegnarsi

Prima che la scheda tecnica diventi un ordine di acquisto, alcune considerazioni tendono a separare i progetti semplici da quelli problematici quelli:

Livello di guasto nel punto di installazione. Il tuo servizio di pubblica utilità locale può fornire questa cifra. È importante perché il valore di resistenza al cortocircuito del trasformatore deve eguagliare, o superare, ciò che la rete può lanciargli durante un evento di guasto.

Obiettivi di crescita e di efficienza del carico previsti. Quali sono le perdite di carico e le perdite a vuoto previste? Costruire un margine ragionevole in anticipo spesso costa meno che sostituire un'unità sottodimensionata due anni dopo.

Realtà in tempi di consegna. Per un trasformatore a bagno d'olio standard da 75 KVA, la produzione avviene generalmente presso il nostro stabilimento di GUANGBIAN in Cina 2-3 settimane dalla conferma dell'ordine. Ciò presuppone specifiche semplici. Una volta che inizi a stratificare in modo personalizzato valori di impedenza, gruppi di vettori non standard o apparecchiature di monitoraggio aggiuntive, la sequenza temporale si allunga. Tienilo a mente il tuo programma di approvvigionamento.

Il produttore giusto non si limita a fornirti un preventivo: ti aiuta a porre le domande che evitano sorprese dopo l'attrezzatura arriva sul posto.

La nostra fabbrica

Officina della lamiera

Laboratorio di avvolgimento di fogli

Laboratorio di avvolgimento

Laboratorio di forni di avvolgimento

Laboratorio di assemblaggio trasformatori

Workshop sulla messa in servizio del trasformatore

Domande frequenti

Q1: A cosa serve un trasformatore da 75 kVA?

Viene utilizzato per ridurre l'elettricità a media tensione a livelli utilizzabili a bassa tensione per applicazioni industriali e commerciali.

Q2: Può supportare sia i sistemi a 50Hz che a 60Hz?

Sì, può essere progettato per entrambe le frequenze a seconda dei requisiti del progetto.

Q3: Qual è la durata di un trasformatore immerso in olio?

In genere oltre 20 anni con installazione e manutenzione adeguate.

Q4: Qual è la differenza tra gli avvolgimenti in rame e alluminio?

Il rame offre migliore conduttività e durata, mentre l’alluminio è più conveniente.

Perché scegliere la fabbrica Guangbian?

La scelta di un produttore affidabile è fondamentale per le prestazioni a lungo termine.

● Fornitura diretta dalla Cina

● Personalizzazione completa di tensione e struttura

● Sistema di controllo qualità rigoroso

● Esportare esperienza per progetti globali

● Supporto tecnico per l'installazione e la selezione

Guangbian fornisce soluzioni di trasformatori stabili ed economiche per acquirenti internazionali.
