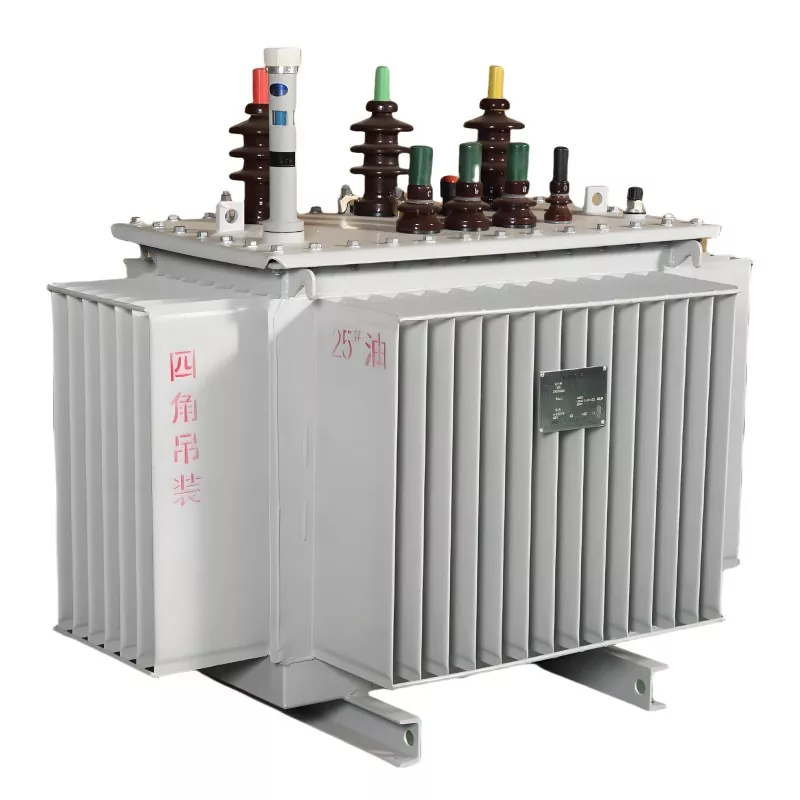

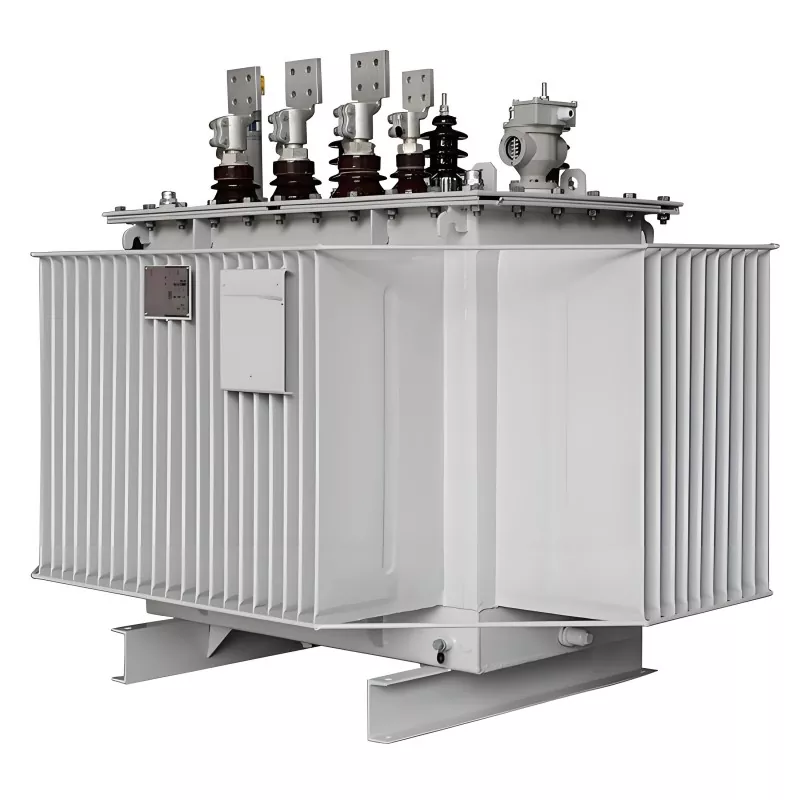

Trasformatore per funzionamento in parallelo

Un trasformatore di funzionamento in parallelo si riferisce alla modalità operativa in cui due o più trasformatori sono collegati allo stesso bus elettrico e alimentano simultaneamente un carico comune dopo aver soddisfatto condizioni elettriche specifiche.

Gli obiettivi principali sono:

Aumentare la capacità dell'alimentatore

Migliorare l'affidabilità del sistema

Migliorare la flessibilità operativa

Riduce il rischio di sovraccarico su un singolo trasformatore

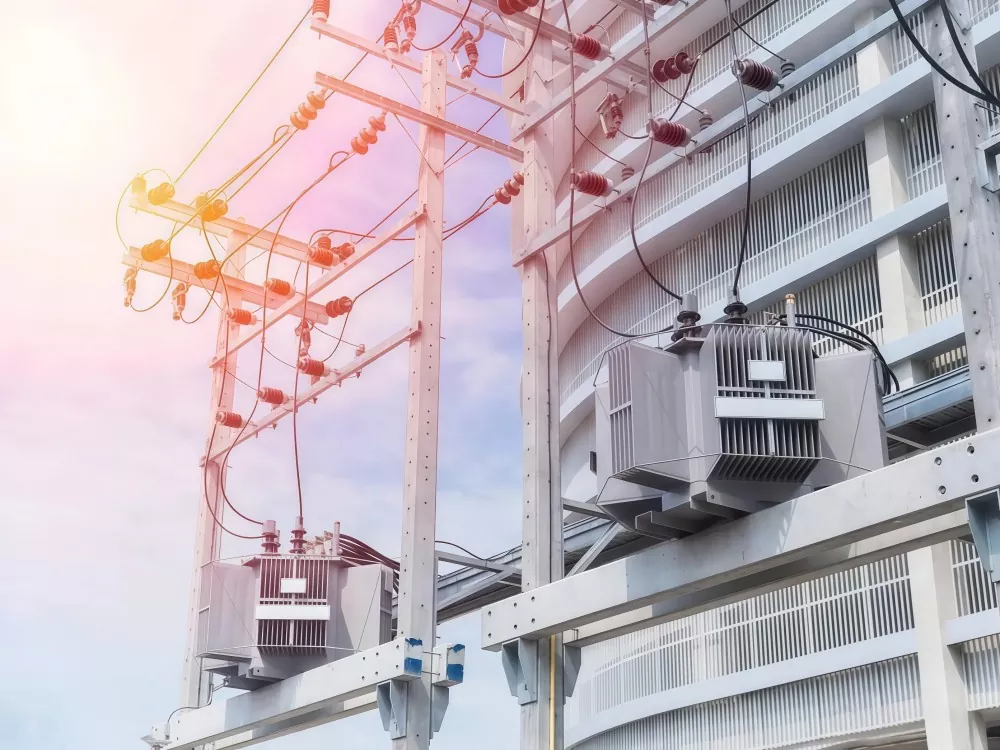

Questa configurazione è ampiamente utilizzata nelle sottostazioni, nei sistemi energetici industriali, nei data center e negli impianti di produzione su larga scala.

Vantaggi

(1) Maggiore affidabilità di potenza

Se un trasformatore si guasta, gli altri possono continuare a fornire energia.

(2) Espansione flessibile della capacità

È possibile aggiungere ulteriori trasformatori all'aumentare della domanda di carico.

(3) Maggiore efficienza operativa

I trasformatori possono essere accesi/spenti in base alle condizioni di carico, riducendo le perdite a vuoto.

(4) Manutenzione più semplice

È possibile eseguire la manutenzione dei singoli trasformatori senza arrestare completamente il sistema.

(5) Ottimizzazione dei costi

Evita la necessità di investire in un singolo trasformatore di grande capacità.

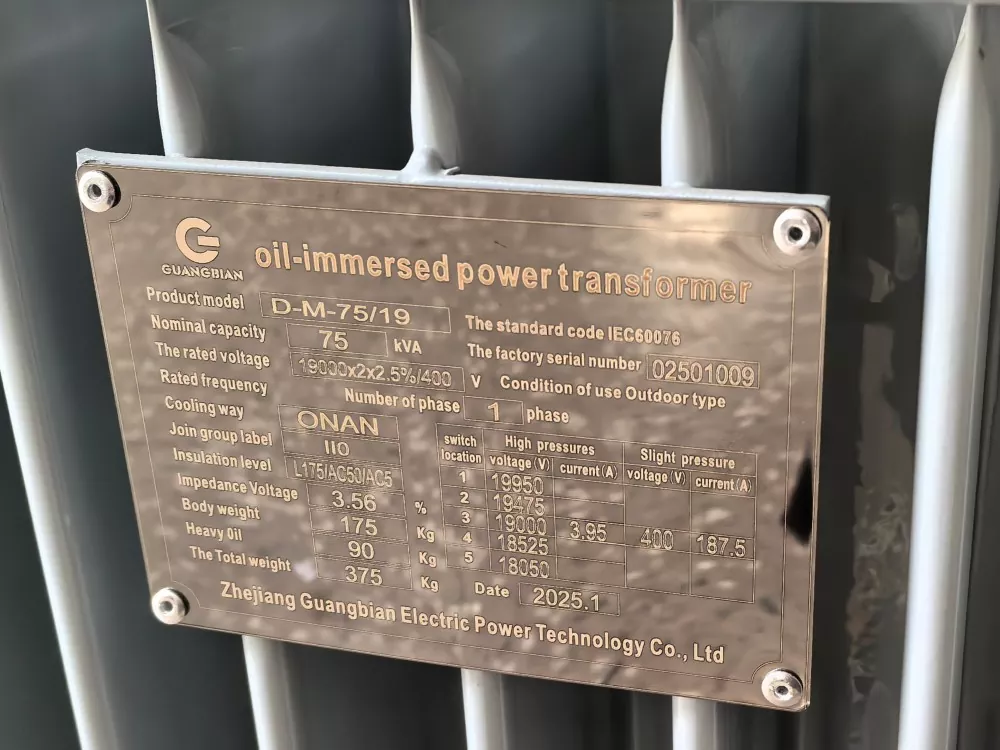

Corrispondenza del gruppo vettoriale

La regola più importante per il funzionamento in parallelo del trasformatore? Abbina i tuoi gruppi di vettori.

I gruppi di vettori descrivono le connessioni degli avvolgimenti utilizzando lettere e numeri, ad esempio Dyn11, Yyn0. Prima lettera: configurazione dell'avvolgimento ad alta tensione. Seconda lettera: lato bassa tensione. Il numero mostra lo sfasamento in incrementi di 30 gradi.

Perché è importante？

Metti in parallelo due trasformatori con gruppi vettoriali diversi e le loro tensioni secondarie non si allineeranno correttamente. Anche uno sfasamento di 30 gradi crea correnti circolanti tra le unità. Queste correnti fluiscono attraverso gli avvolgimenti ma trasportano carico utile nullo. Risultato: surriscaldamento, spreco di energia.

Rileviamo questo problema regolarmente nel nostro stabilimento GUANGBIAN in Cina. I clienti assumono due trasformatori qualsiasi possono correre insieme – non è vero. La sincronizzazione del trasformatore inizia qui. Salta questo controllo e la tua connessione parallela di trasformatori crea più problemi di quanti ne risolva.

Esempio: un'unità Dyn11 non funzionerà in parallelo con un trasformatore Yyn0. La differenza di fase provoca una grave circolazione correnti: non c'è modo di aggirarlo.

Consigli pratici

Prima di acquistare un secondo trasformatore per il trasformatore per funzionamento in parallelo, controlla il gruppo vettoriale dell'unità esistente. Scrivilo nelle specifiche di acquisto. Quando si seleziona una nuova attrezzatura, specificare esplicitamente il gruppo di vettori corrispondente. La compatibilità non è facoltativa.

Nel nostro stabilimento di GUANGBIAN, abbiamo visto clienti in Cina ordinare trasformatori senza verificarlo dettaglio. Quindi chiamano, chiedendosi perché la condivisione del carico del trasformatore non è riuscita. Non saltare le nozioni di base.

Corrispondenza di impedenza

I trasformatori necessitano di valori di impedenza simili, in genere entro il 10% l'uno dall'altro, per una corretta distribuzione del carico. L'impedenza, mostrata in percentuale, determina la caduta di tensione a pieno carico.

Se un'unità ha un'impedenza significativamente più elevata, trasporta un carico inferiore. L'altro lavora di più, corre più caldo, si consuma più velocemente. I produttori di trasformatori come noi verificano sempre la compatibilità dell'impedenza quando forniscono consulenza su configurazioni di funzionamento di più trasformatori.

In che modo l'impedenza influisce sulla condivisione del carico？

Prendi due trasformatori con valori di impedenza diversi:

Trasformatore	Impedenza	Carica risultato della condivisione
Unità A	6%	Prende più della sua parte
Unità B	8%	Funziona al di sotto della capacità

Il trasformatore con impedenza inferiore assorbe naturalmente più corrente. È fisica di base. Il risultato? Una unità funziona straordinari mentre l’altro contribuisce a malapena: nessuna delle due situazioni funziona bene a lungo termine.

Ottenere la partita giusta

Quando possibile, acquista trasformatori dello stesso produttore, progettati per il funzionamento in parallelo Trasformatore. Le unità dello stesso lotto di produzione solitamente mantengono tolleranze di impedenza più strette. Produttori diversi? Specificare valori di impedenza corrispondenti chiaramente nei documenti di acquisto.

Nozioni di base sulla condivisione del carico

I trasformatori abbinati distribuiscono il carico in proporzione ai loro valori nominali. Un'unità da 1000 kVA accoppiata con un'unità da 500 kVA dovrebbe suddividi il carico all'incirca 2:1: ecco come funziona la condivisione del carico del trasformatore quando le specifiche sono allineate.

Per i clienti che costruiscono sistemi operativi con trasformatori multipli, il nostro GUANGBIAN La fabbrica in Cina esegue questi controlli come pratica standard. Verifica delle specifiche prima dell'installazione minuti. Vuoi riparare un trasformatore parallelo che non si bilancia? Ciò richiede molto più tempo.

Fattori che influenzano la condivisione del carico

Valori di impedenza: le unità con impedenza inferiore assorbono naturalmente una maggiore quantità di carico elettrico. Questo è fondamentale per il funzionamento del trasformatore la condivisione del carico funziona.
Posizione del commutatore: diverse impostazioni del rubinetto spostano il rapporto di tensione, che a sua volta influenza il modo in cui la corrente si divide tra le unità.
Qualità della connessione: cattivi contatti, siano essi allentati o resistivi, distorcono la distribuzione della corrente e sbilanciano la configurazione parallela.
Effetti della temperatura: la temperatura operativa modifica leggermente l'impedenza. Ecco perché un monitoraggio coerente ripaga.

Monitoraggio della distribuzione del carico

Metti i sensori di corrente sul lato secondario di ciascun trasformatore per vedere esattamente quanto carico gestisce ciascuno. Controlla il letture regolari: entrambe le unità devono rimanere entro i limiti nominali. Ecco a cosa prestare attenzione: se un'unità si arrampica oltre l'85% della capacità mentre l'altro rimane sotto il 60%, c'è qualcosa che non va e vale la pena indagare. Molte piante si configurano allarmi a queste soglie. Noi di GUANGBIAN consigliamo ai clienti di adottare questo approccio durante la distribuzione parallela configurazioni del trasformatore: individuare le irregolarità in anticipo è meglio che inseguire i problemi in un secondo momento.

Coordinamento del sistema di protezione

Far funzionare i trasformatori in parallelo significa che il tuo schema di protezione deve funzionare su due livelli: guasti delle singole unità e problemi di sistema più ampi. Scegliere un produttore che ottiene questo è importante più di quanto potresti pensare. Il nostro team di ingegneri in GUANGBIAN lavora direttamente con i clienti per creare configurazioni di protezione che mantengano affidabili i loro banchi di trasformatori — che si tratti di una nuova installazione o di un retrofit di apparecchiature più vecchie.

Dispositivi di protezione essenziali

Protezione differenziale: rileva i guasti interni che si sviluppano all'interno degli avvolgimenti o del nucleo del trasformatore.

Protezione da sovracorrente: la tua prima linea contro i cortocircuiti a valle e i carichi che funzionano troppo in alto per troppo tempo.

Protezione dai guasti a terra: nel momento in cui la corrente lascia il percorso previsto e si dirige verso terra, questa protezione si attiva.
Protezione contro i guasti agli interruttori: un fallback che conta: nel caso in cui la protezione principale non rispondesse alla chiamata, questo livello secondario compensa il problema e isola il guasto.

Sfide di coordinamento

Far funzionare i trasformatori in parallelo significa che un singolo guasto non dovrebbe distruggere l'intera configurazione. La logica di protezione deve farlo individuare il cattivo attore lasciando entrare il bravo soldato dell'unità. Ciò richiede coordinazione: l"interruttore più vicino al I problemi devono agire prima che venga coinvolto qualcosa a monte.

Regolazioni delle impostazioni

Le impostazioni di protezione devono tenere conto della normale corrente circolante durante il funzionamento. Impostali troppo sensibili e dovrai affrontare viaggi fastidiosi. Se li imposti a un livello troppo alto, i guasti reali potrebbero sfuggire senza attivare la protezione. Trovare il giusto equilibrio richiede esperienza: qualcosa su cui lavora il nostro team di ingegneri presso lo stabilimento GUANGBIAN in Cina quotidiano con i clienti.

Problemi comuni e soluzioni

Corrente circolante

Problema: i trasformatori scambiano corrente tra loro anche senza carico esterno collegato.
Soluzione: verificare che le configurazioni dei gruppi vettoriali siano in armonia e che i valori di impedenza corrispondano. Calcola in base a i valori nominali effettivi dei trasformatori: la corrente circolante che supera il 5-10% del valore nominale significa qualcosa nella configurazione non va bene.

Squilibrio del carico

Problema: un trasformatore assume regolarmente più carico del dovuto.
Soluzione: guarda l'accoppiamento dell'impedenza, tocca le impostazioni e quanto sono solide le connessioni. L'installazione di reattori in serie può riportare la divisione verso la parità.

Scatti fastidiosi

Problema: si verificano inciampi durante il funzionamento quotidiano, soprattutto quando i carichi si spostano.
Soluzione: verificare nuovamente se lo schema di protezione è impostato per un corretto coordinamento. Non dimenticare l'energia spunto: quel breve picco può raggiungere 8-12 volte la corrente normale.

Migliori pratiche di installazione

Attenersi a questi passaggi quando si mette insieme il sistema:
Far corrispondere la lunghezza e le specifiche del cavo su tutti i percorsi paralleli
Coppia ogni connessione secondo le specifiche: non indovinare
Testare la configurazione del gruppo vettoriale prima di applicare l'alimentazione
Esegui un test di condivisione del carico monitorato prima del passaggio completo
Conservare una registrazione scritta delle impostazioni e dei dati dei test per riferimento futuro

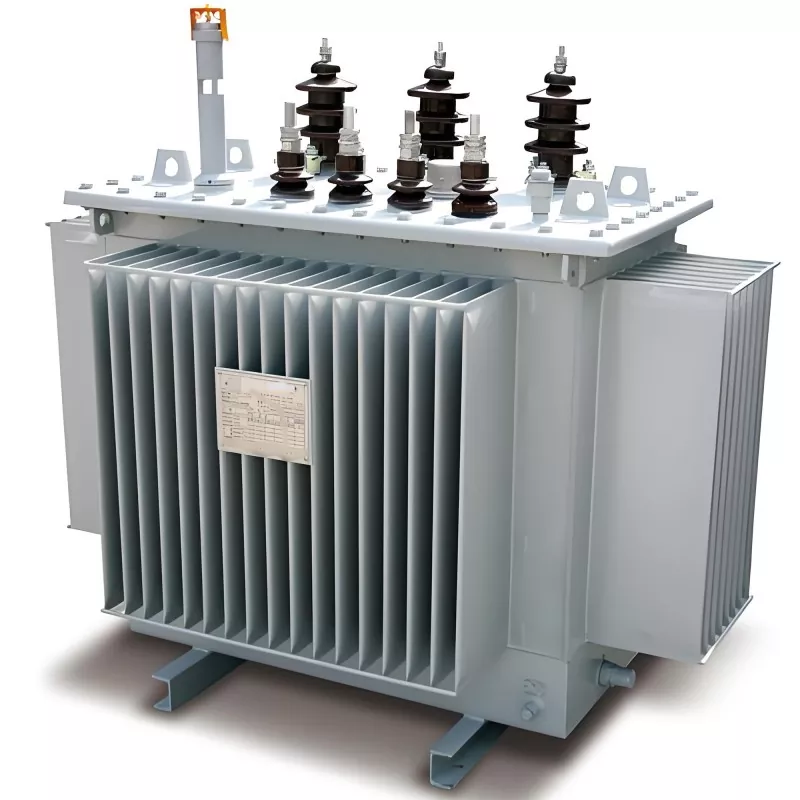

La nostra fabbrica

Domande frequenti

Q1: I trasformatori paralleli devono essere dello stesso modello?

Non necessariamente, ma devono corrispondere in rapporto di tensione, impedenza e gruppo vettoriale.

Q2: Trasformatori con capacità diverse possono funzionare in parallelo?

Sì, ma il rapporto di capacità generalmente non dovrebbe superare 3:1 per garantire una condivisione equilibrata del carico.

Q3: Il funzionamento in parallelo aumenta le perdite?

Può aumentare le perdite a vuoto in condizioni di carico leggero, ma l'efficienza complessiva migliora grazie al funzionamento flessibile.

Q4: Qual è il problema più comune nel funzionamento in parallelo?

Correnti circolanti, distribuzione non uniforme del carico e disadattamento di fase.

Parallel Operation Transformer funziona bene come strategia di espansione della capacità, quando i requisiti tecnici ricevono l'attenzione che meritano. Allineamento dei gruppi vettoriali, corrispondenza dei valori di impedenza, pianificazione della distribuzione del carico e coordinamento degli schemi di protezione: questi elementi insieme costituiscono un'installazione solida. Gli ingegneri che comprendono questi requisiti possono specificare, installare e utilizzare con sicurezza banchi di trasformatori paralleli per anni di servizio affidabile. GUANGBIAN, un produttore con know-how pratico proveniente dal nostro impianto di produzione in Cina, è pronto come partner che capisce cosa serve per costruire sistemi che vadano lontano.
