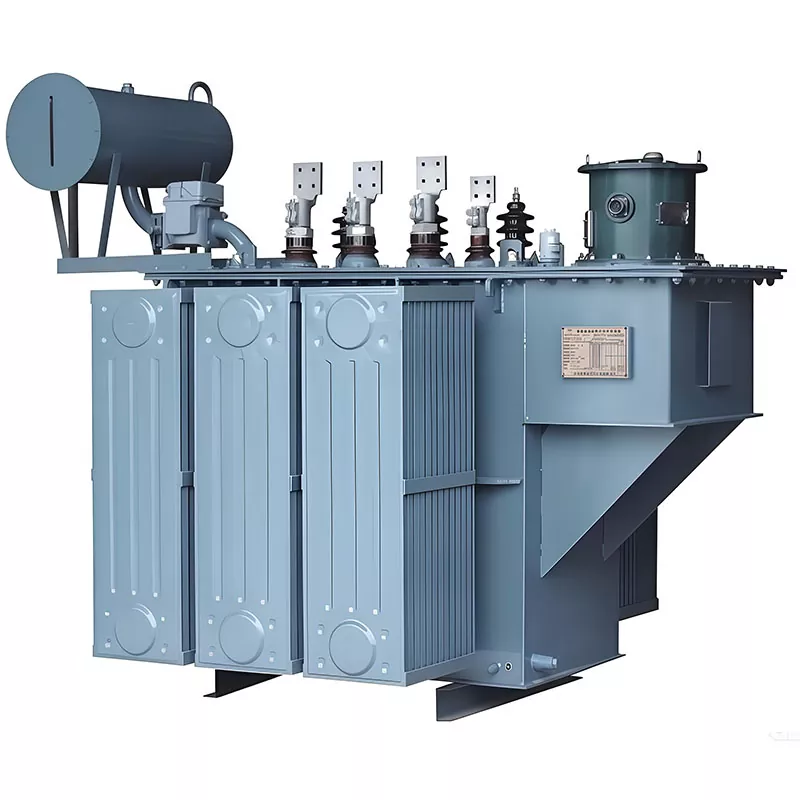

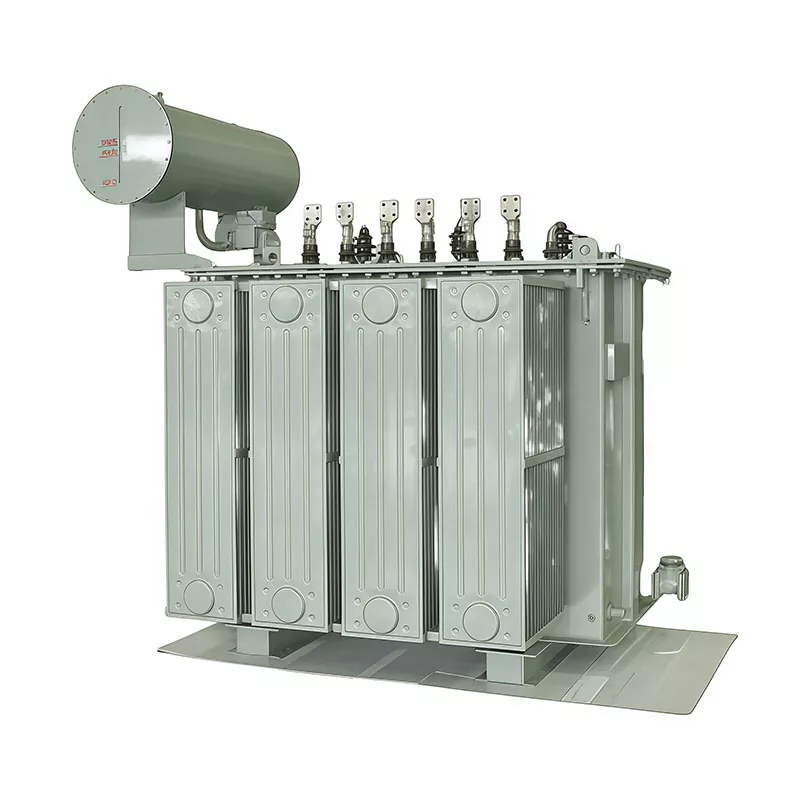

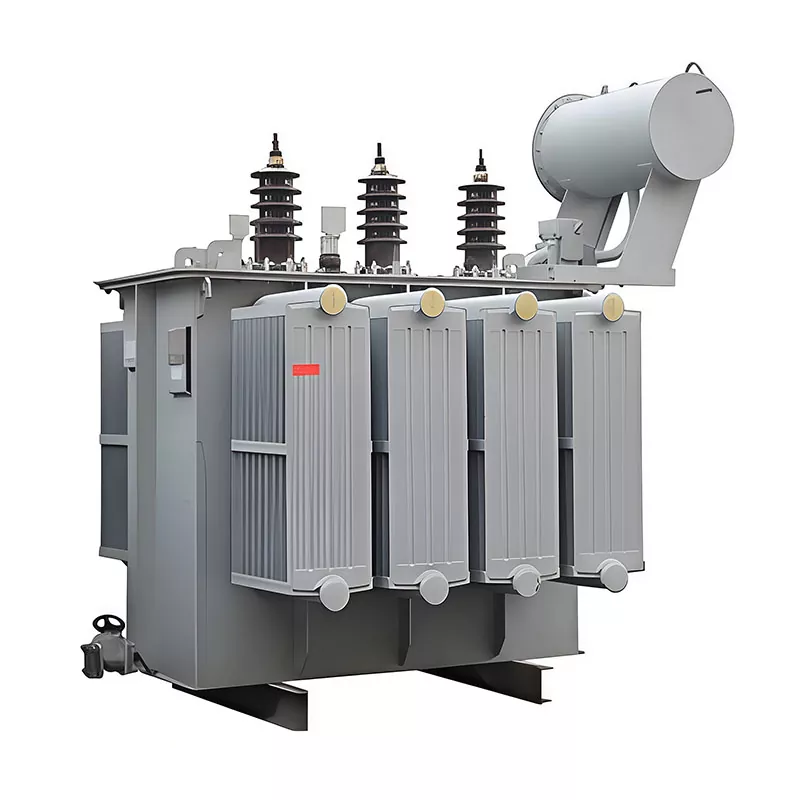

Trasformatore di distribuzione in olio da 2500 kVA 35 kV

Il trasformatore di distribuzione in olio da 2500 kVA 35 kV è un trasformatore di distribuzione in olio con una capacità nominale di 2500 kVA e una potenza nominale sul lato ad alta tensione di 35 kV.

Utilizzando olio isolante per fornire contemporaneamente isolamento elettrico e dissipazione del calore, converte in modo affidabile l'energia elettrica ad alta tensione in energia a tensione medio-bassa ed è ampiamente utilizzato nei segmenti di distribuzione dei sistemi di alimentazione.

Caratteristiche principali:

Tipo: trasformatore di distribuzione a bagno d'olio

Capacità: 2500kVA (capacità di distribuzione medio-grande)

Tensione nominale: ingresso ad alta tensione 35 kV

Funzioni: trasformazione di tensione + distribuzione di energia + alimentazione stabile

Metodo di raffreddamento: si basa sulla circolazione dell'olio del trasformatore per la dissipazione del calore (tipicamente ONAN)

Scenari applicativi: distribuzione della rete elettrica, parchi industriali, sottostazioni, progetti energetici, ecc.

Requisiti per la selezione dell'attrezzatura principale

Nel Sud-Est asiatico, nel Medio Oriente, in Africa e in America Latina, la domanda di trasformatori step-down da 35 kV/0,4 kV continua ad aumentare, spinta da parchi industriali, progetti di aggiornamento della rete, sviluppi commerciali e integrazione delle energie rinnovabili.

Per la maggior parte degli acquirenti, i criteri di selezione sono coerenti:

● Elevata efficienza energetica e basse perdite di esercizio

● Lunga durata in funzionamento continuo

● Conformità agli standard e alle certificazioni internazionali

● Prestazioni esterne stabili con requisiti minimi di manutenzione

La serie GUANGBIAN S13 (fino a 2500kVA) è progettata per soddisfare questi requisiti. Adotta una struttura di avvolgimento in rame e un sistema di raffreddamento ONAN, fornendo prestazioni affidabili per applicazioni a 35 kV. Grazie alla conformità IEC60076 e alla configurazione standard del gruppo vettoriale Dyn11, è ampiamente utilizzato dagli appaltatori EPC e dagli integratori di sistemi in diversi mercati ed è comunemente incluso negli elenchi di selezione dei trasformatori da 35 kV/0,4 kV.

Parametri tecnici

Trasformatore da 2500 kVA serie S13 - Scheda tecnica completa:

Le specifiche chiave riportate di seguito si allineano direttamente ai requisiti di approvvigionamento comuni e, su richiesta, offriamo anche opzioni di personalizzazione specifiche del progetto.

Vantaggi principali e caratteristiche tecniche

Vantaggi principali

Minori perdite di energia

Rispetto ai tradizionali trasformatori S9 e S11, la serie S13 riduce le perdite a vuoto fino al 30% e le perdite a carico di circa il 15%, contribuendo a ridurre i costi operativi nelle applicazioni a servizio continuo.

Conveniente per progetti a lungo termine

Per le operazioni industriali e di servizi pubblici 24 ore su 24, 7 giorni su 7, il risparmio energetico può ridurre significativamente i costi del ciclo di vita e migliorare il ritorno sull'investimento nel tempo.

Avvolgimenti in rame privi di ossigeno al 100%.

Sia gli avvolgimenti ad alta tensione che quelli a bassa tensione utilizzano rame ad elevata purezza per una migliore conduttività, una migliore stabilità termica e una maggiore resistenza ai cortocircuiti.

Progettato per il funzionamento continuo a pieno carico

Adatto per ambienti esterni esigenti, il trasformatore mantiene prestazioni stabili in condizioni di carico pesante continuo.

Lunga durata

Costruito con materiali isolanti durevoli e un design strutturale robusto per supportare un funzionamento affidabile per 30 anni o più.

Ideale per l'approvvigionamento di trasformatori industriali e di utilità

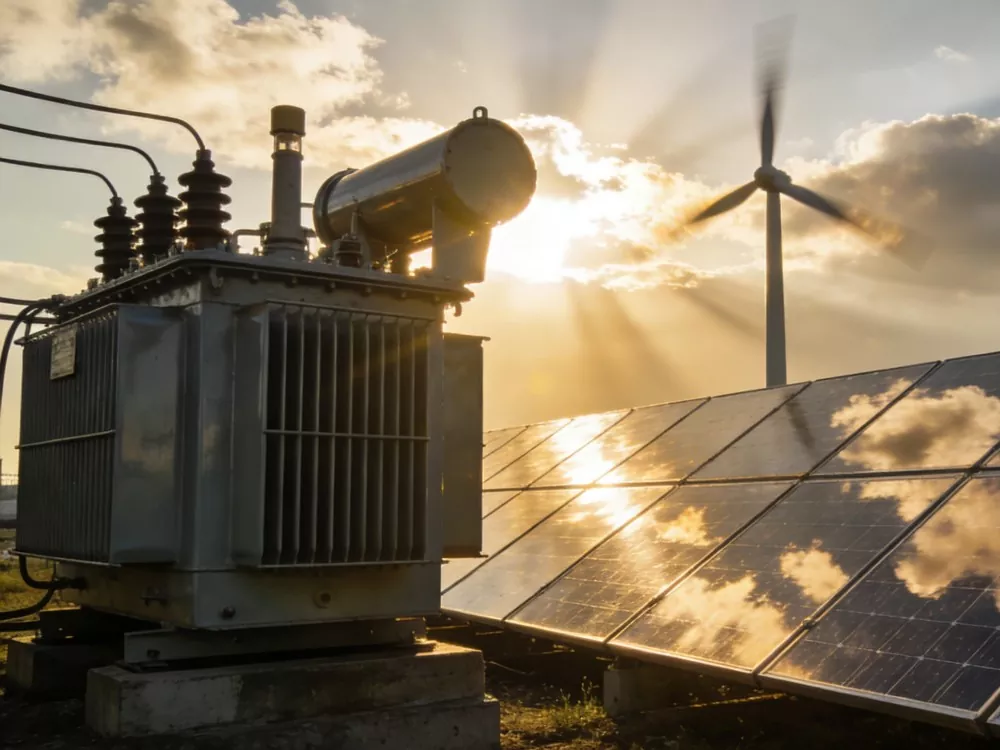

Ampiamente utilizzato in impianti industriali, sistemi di distribuzione di servizi pubblici, progetti di energia solare e reti elettriche infrastrutturali.

Affidabile raffreddamento ONAN per un funzionamento che richiede poca manutenzione

Il design di raffreddamento ONAN (Oil Natural Air Natural) funziona senza ventole o pompe ausiliarie, riducendo i punti di guasto meccanico e i requisiti di manutenzione. La struttura del serbatoio sigillato protegge l'olio del trasformatore dall'aria esterna, contribuendo a rallentare l'invecchiamento dell'olio e a mantenere prestazioni stabili nel tempo. Nelle applicazioni reali, molte unità possono funzionare per anni con una manutenzione minima, il che le rende adatte per sottostazioni remote, sistemi di alimentazione industriale e progetti di distribuzione di servizi pubblici.

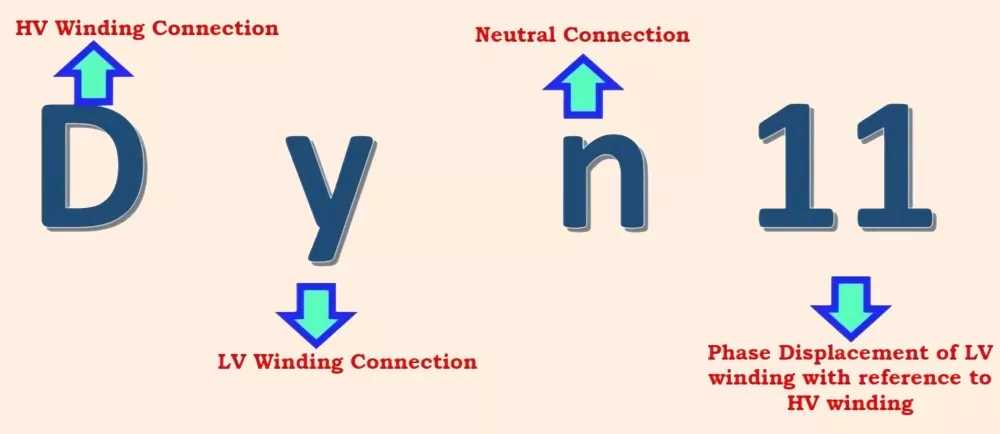

Dyn11 Vector Group - Perché aiuta davvero sul campo

La configurazione Dyn11 sopprime le correnti della terza armonica e riduce lo spostamento del punto neutro: questo è il genere di cose che si manifestano come instabilità nei carichi sbilanciati nei siti commerciali e industriali. Gestisce meglio anche il caricamento monofase, il che fa davvero la differenza quando si ha a che fare con condizioni di carico miste. Il coordinamento dei relè di protezione risulta più pulito con questo gruppo di vettori, aggiungendo un livello di sicurezza alla configurazione complessiva del sistema di alimentazione.

Pronto per l'outdoor da zero

Il serbatoio e il rivestimento sono costruiti per resistere alle alte temperature, all'umidità, all'aria salmastra e alla polvere, garantendo un funzionamento stabile in condizioni difficili. La protezione antifulmine integrata migliora ulteriormente la sicurezza operativa.

Adatto per sottostazioni esterne, cabine di commutazione non presidiate e installazioni remote, il trasformatore di distribuzione in olio d'olio GUANGBIAN S13-M 2500kVA 35kV non richiede custodia o schermatura aggiuntiva, rendendolo una scelta pratica per progetti di distribuzione di energia esterna.

Essendo una fabbrica di trasformatori con sede in Cina e una consolidata produzione di trasformatori, GUANGBIAN fornisce unità in tutto il Sud-Est asiatico, Medio Oriente, Africa e America Latina, con conformità IEC60076 e opzioni di personalizzazione disponibili per requisiti specifici del progetto. Contattaci per schede tecniche o discussioni tecniche.

La nostra fabbrica

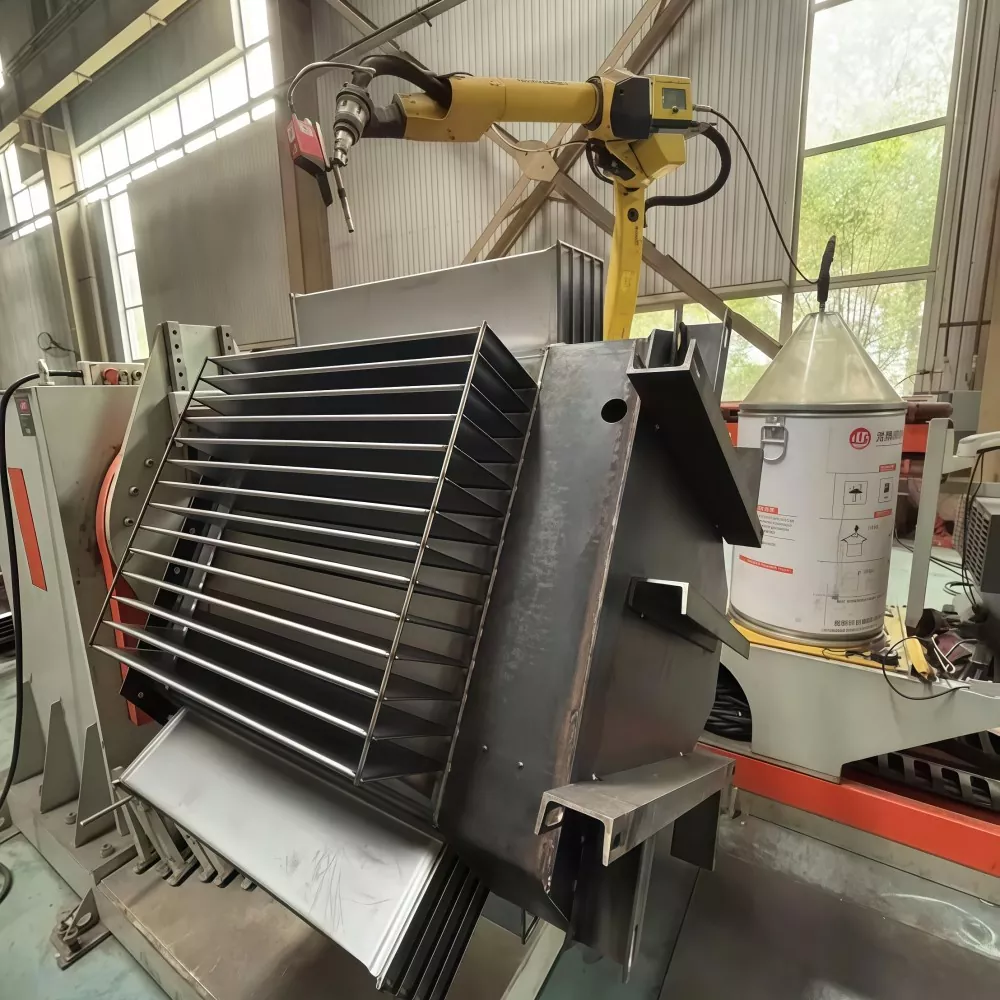

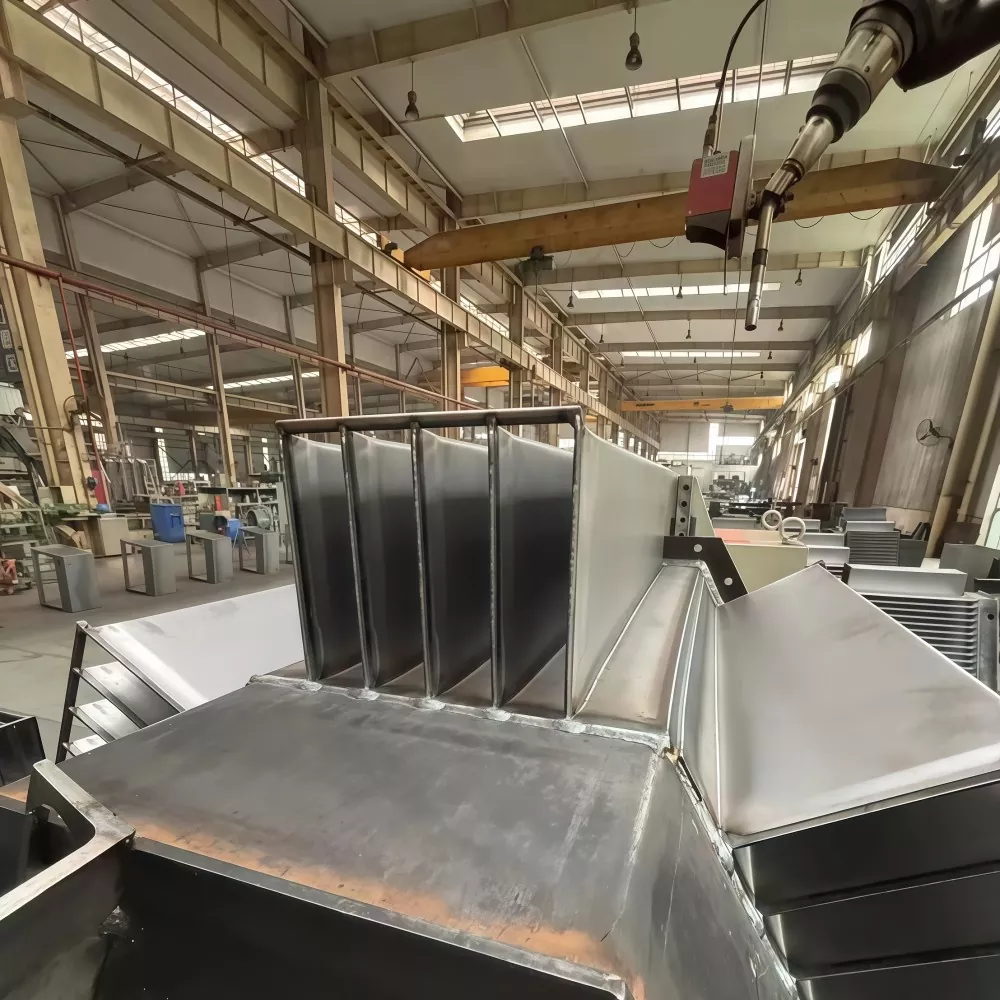

Officina della lamiera

Laboratorio di avvolgimento di fogli

Laboratorio di avvolgimento

Laboratorio di forni di avvolgimento

Laboratorio di assemblaggio trasformatori

Workshop sulla messa in servizio del trasformatore

Domande frequenti

1. A cosa serve un trasformatore di distribuzione in olio da 2500 kVA 35 kV?

Viene utilizzato per ridurre la potenza di tensione medio-alta da 35 kV per abbassare le tensioni di distribuzione per impianti industriali, sottostazioni di servizi pubblici, sistemi di energia rinnovabile e grandi progetti infrastrutturali.

2. Cosa significa 2500kVA?

2500kVA si riferisce alla capacità nominale del trasformatore, indicando che è in grado di gestire carichi elettrici su larga scala adatti alla distribuzione di energia a livello industriale e di pubblica utilità.

3. Perché viene utilizzato l'olio in questo tipo di trasformatore?

L'olio isolante fornisce sia isolamento elettrico che dissipazione del calore, contribuendo a migliorare le prestazioni di raffreddamento e prolungando la durata.

4. Quali sono i vantaggi di una potenza nominale di 35 kV?

35 kV è un livello di tensione di distribuzione comune nelle reti a tensione medio-alta, che offre una trasmissione efficiente a lunga distanza con una perdita di potenza ridotta.

5. Quale metodo di raffreddamento viene generalmente utilizzato?

La maggior parte delle unità utilizza il raffreddamento ONAN (Oil Natural Air Natural), che si basa sulla circolazione naturale dell'olio e sul raffreddamento dell'aria senza apparecchiature ausiliarie.

6. Dove viene comunemente installato questo trasformatore?

È ampiamente utilizzato in sottostazioni esterne, parchi industriali, operazioni minerarie, impianti solari ed eolici e progetti di espansione della rete.

7. Quanto dura la vita utile?

Con una progettazione e una manutenzione adeguate, i trasformatori di distribuzione in olio funzionano generalmente per 25-30 anni o più.

8. Quali sono i principali requisiti di manutenzione?

L'ispezione di routine dell'olio, il monitoraggio della temperatura e i test elettrici periodici sono le principali attività di manutenzione per garantire un funzionamento stabile a lungo termine.
