Trasformatore di distribuzione trifase a bagno d'olio da 800 KVA 35 KV

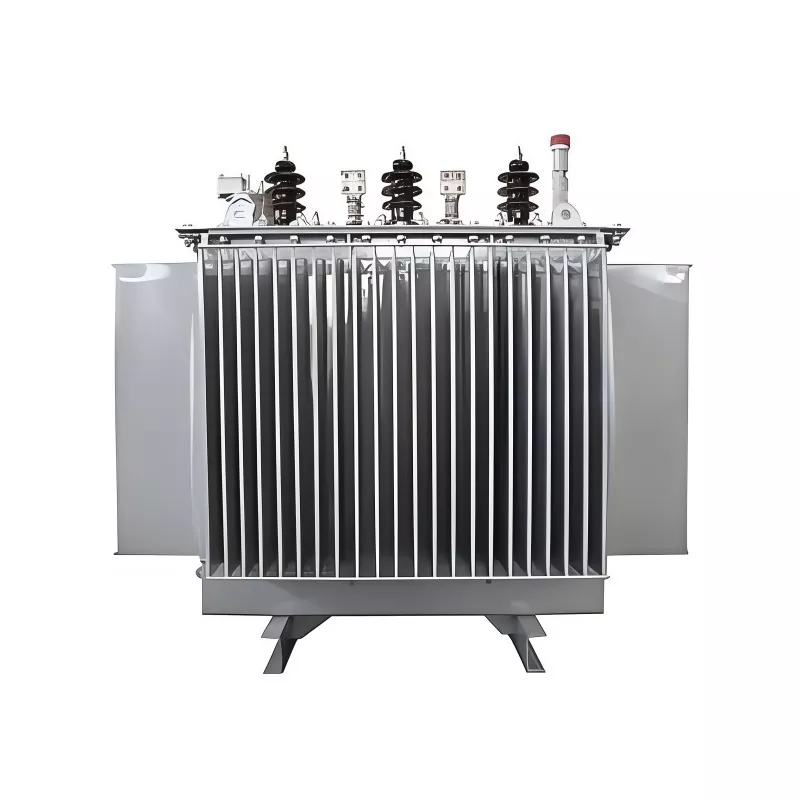

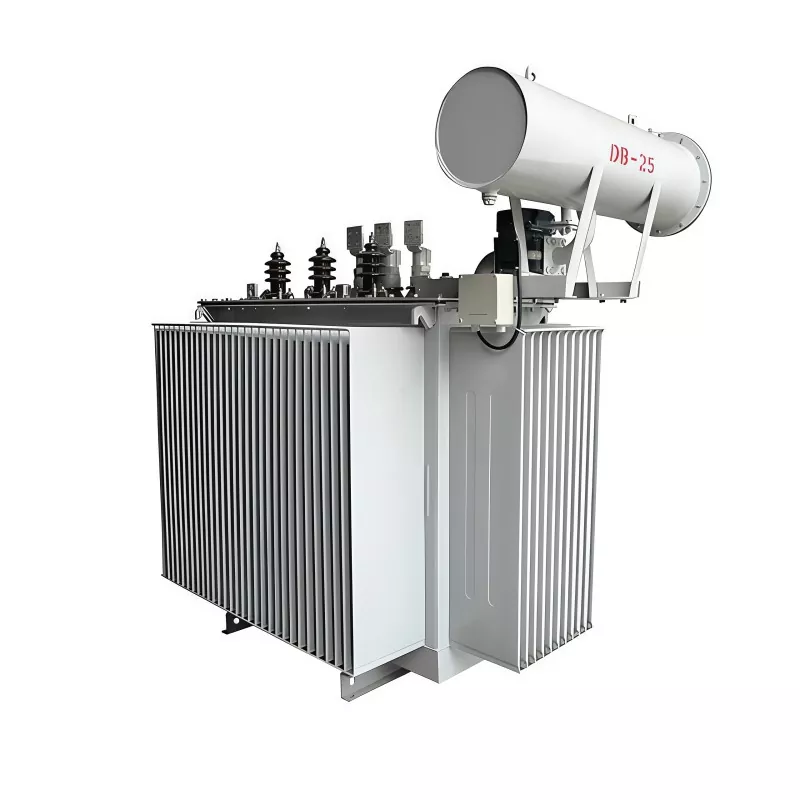

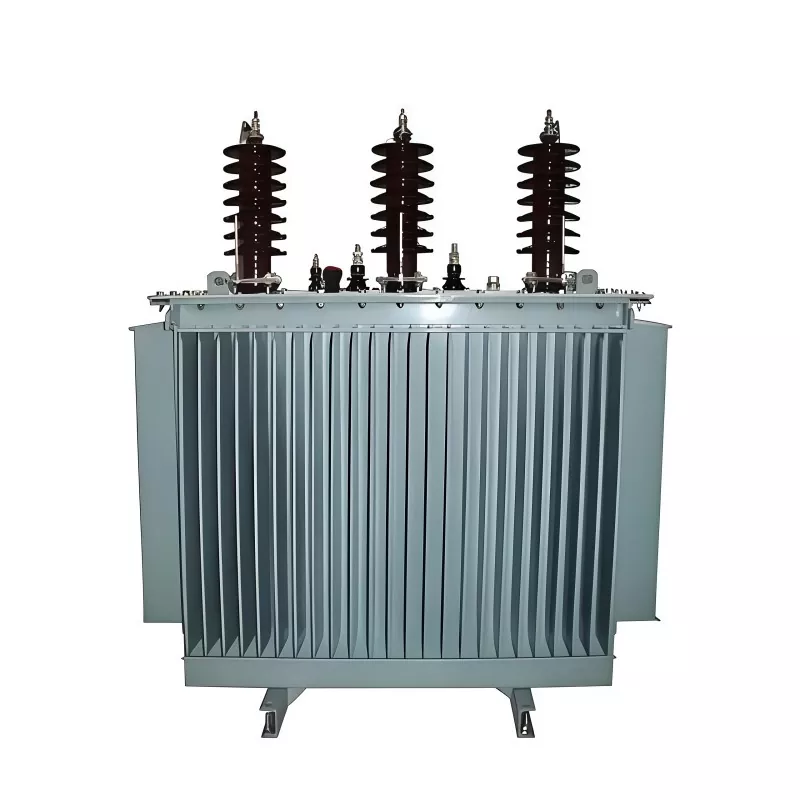

Prodotto da GUANGBIAN, questo trasformatore di distribuzione trifase a bagno d'olio da 800 KVA 35 KV è un dispositivo di conversione di potenza a media tensione progettato per ridurre l'elettricità ad alta tensione (35 kV) a un livello di bassa tensione (tipicamente 0,4 kV o 0,415 kV) per l'utilizzo da parte degli utenti finali.

Utilizza olio isolante sia come mezzo di raffreddamento che come mezzo dielettrico, garantendo un funzionamento stabile, un'efficiente dissipazione del calore e una lunga durata dell'apparecchiatura sia in ambienti esterni che industriali.

Per migliorare ulteriormente la resistenza meccanica del prodotto e la capacità di resistenza ai cortocircuiti, abbiamo implementato progetti innovativi riguardanti la disposizione dei condotti dell'olio e la configurazione dei collegamenti degli avvolgimenti di questo trasformatore immerso in olio. Inoltre, per tutti gli altri componenti del prodotto, utilizziamo esclusivamente parti fornite dai nostri fornitori di lunga data, altamente affidabili e di alta qualità. Ogni sforzo che facciamo è mirato a garantire che, una volta esportato verso i mercati esteri, questo prodotto possa essere integrato in modo sicuro e senza soluzione di continuità nelle reti elettriche locali, servendo così efficacemente il pubblico più ampio.

Vantaggi principali

Prestazioni ad alta efficienza:Il design ottimizzato del nucleo riduce le perdite a vuoto e a carico

Forte capacità di sovraccarico:Gestisce in modo efficace i picchi di domanda a breve termine

Eccellente gestione termica:La circolazione dell'olio garantisce un controllo stabile della temperatura

Lunga durata:Tipicamente progettato per 20-30 anni di funzionamento

Alta affidabilità:Prestazioni stabili in condizioni di carico variabili

Operazione economicamente vantaggiosa:La ridotta perdita di energia riduce i costi di gestione a lungo termine

Durabilità all'esterno:Adatto per ambienti difficili con custodia adeguata

Documento tecnico

Ambiente operativo

Condizioni di temperatura:

Temperatura ambiente operativa a lungo termine: -25 ℃ ~ +45 ℃.

Temperatura ambiente operativa massima: non superiore a +50 ℃.

Temperatura di stoccaggio e trasporto:

-40℃~+60℃.

Condizioni di umidità:

Umidità relativa: ≤95% a 25℃

Requisiti di altitudine:

Intervallo di adattamento all'altitudine nominale: ≤1000 metri

La nostra fabbrica

Officina della lamiera

Laboratorio di avvolgimento di fogli

Laboratorio di avvolgimento

Laboratorio di forni di avvolgimento

Laboratorio di assemblaggio trasformatori

Workshop sulla messa in servizio del trasformatore

Linee guida per la manutenzione

Una corretta manutenzione garantisce affidabilità e sicurezza a lungo termine:

Ispezione di routine

● Controllare regolarmente il livello e la temperatura dell'olio

● Controllare eventuali perdite d'olio o suoni anomali

● Monitorare le condizioni di carico e la stabilità della tensione

Test dell'olio

● Prova di rigidità dielettrica (prova BDV)

● Analisi del contenuto di umidità

● Analisi dei gas disciolti (DGA) per il rilevamento dei guasti

Manutenzione elettrica

● Stringere periodicamente i collegamenti dei terminali

● Misurare la resistenza di isolamento

● Controllare il bilanciamento della resistenza dell'avvolgimento

Controllo del sistema di raffreddamento

● Assicurarsi che le alette del radiatore siano pulite

● Rimuovere polvere e detriti dalle superfici di raffreddamento

Ciclo di manutenzione consigliato

● Ispezione di base: mensile

● Test dell'olio: ogni 6–12 mesi

● Revisione completa: ogni 3–5 anni (a seconda delle condizioni di carico)

Applicazioni

Il trasformatore di distribuzione trifase a bagno d'olio da 800 KVA 35 KV è adatto per un'ampia gamma di scenari di domanda di energia medio-grande:

● Impianti di produzione industriale

● Operazioni minerarie e siti di macchinari pesanti

● Complessi commerciali e centri commerciali

● Sistemi di energia rinnovabile (sottostazioni solari ed eoliche)

● Distribuzione della rete elettrica rurale e urbana

● Progetti infrastrutturali (ferrovie, autostrade, cantieri)

● Sottostazioni di servizio e stazioni di distribuzione regionali

Domande frequenti

Q1: Qual è la funzione principale di un trasformatore da 800 KVA 35 KV?

Riduce l'elettricità a media tensione da 35 kV a bassa tensione utilizzabile per consumi industriali e commerciali.

Q2: Qual è la differenza tra trasformatori immersi in olio e trasformatori a secco?

I trasformatori immersi in olio utilizzano olio isolante per il raffreddamento e l'isolamento, offrendo una migliore dissipazione del calore e una maggiore capacità di sovraccarico rispetto ai trasformatori di tipo a secco.

Q3: questo trasformatore può essere utilizzato all'aperto?

SÌ. È specificamente progettato per sottostazioni esterne e condizioni ambientali difficili.

Q4: Quali fattori influenzano l'efficienza del trasformatore?

La qualità del materiale del nucleo, la velocità di carico, il materiale dell'avvolgimento (rame/alluminio) e le condizioni di manutenzione influiscono tutti sull'efficienza.

Q5: è disponibile la personalizzazione?

SÌ. Il rapporto di tensione, il materiale dell'avvolgimento, il tipo di commutatore e il design del serbatoio possono essere personalizzati in base ai requisiti del progetto.
