In che modo un trasformatore montato su palo da 75 KVA migliora la distribuzione dell'energia?

Riepilogo dell'articolo

Selezionare il giusto trasformatore di distribuzione implica molto di più che scegliere un numero come 75KVA. Il trasformatore deve corrispondere alla tensione primaria, alla tensione secondaria, alla configurazione di fase, al carico previsto, alle condizioni ambientali, ai requisiti di protezione, alla struttura di installazione e agli standard elettrici applicabili. Un trasformatore su palo da 75 KVA opportunamente selezionato può fornire una soluzione efficiente e pratica quando è necessario trasformare l'energia elettrica vicino al punto di consumo.

In questo articolo, esaminiamo come funziona un'unità da 75 KVA, perché è utile la sua configurazione compatta con montaggio su palo, come i materiali del nucleo e dell'avvolgimento influenzano le prestazioni, cosa significano le specifiche di efficienza e come gli ingegneri di progetto possono evitare errori comuni di dimensionamento e installazione. Spieghiamo anche come Guangbian affronta la produzione e la personalizzazione per le diverse reti di distribuzione.

Sommario

1. Comprensione del trasformatore su palo da 75 KVA
2. Come funziona un trasformatore su palo da 75 KVA
3. Capacità e configurazione di fase
4. Selezione della tensione primaria e secondaria
5. Nucleo, avvolgimenti, isolamento e raffreddamento
6. Parametri prestazionali importanti
7. Dove viene utilizzato un trasformatore su palo da 75 KVA
8. Come selezionare il trasformatore giusto
9. Considerazioni sull'installazione e sulla manutenzione
10. In che modo Guangbian supporta i progetti Transformer
11. Domande frequenti
12. Conclusione

Schema dell'articolo

• Definire lo scopo e la struttura di un trasformatore di distribuzione da 75 KVA.
• Spiegare il processo fondamentale di trasformazione elettromagnetica.
• Discutere la compatibilità di capacità, fase e tensione.
• Esaminare i materiali e il metodo di raffreddamento che influenzano l'affidabilità operativa.
• Spiegare la perdita a vuoto, la perdita di carico, l'impedenza e la corrente di eccitazione.
• Identificare le applicazioni adatte e i requisiti comuni del progetto.
• Fornire una pratica lista di controllo per la selezione e la manutenzione.
• Rispondi alle domande più comuni sugli appalti e sull'ingegneria.

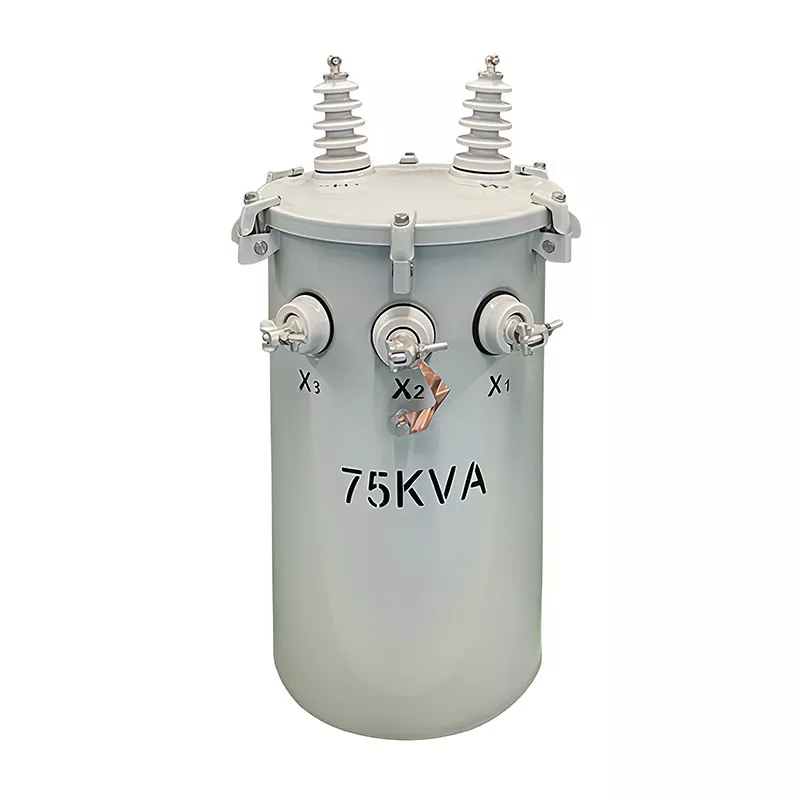

Comprensione del trasformatore su palo da 75 KVA

Un trasformatore su palo da 75 KVA è un trasformatore di distribuzione destinato a ridurre l'elettricità a media tensione a una tensione inferiore adatta agli utenti finali. A differenza di un grande trasformatore di sottostazione installato su una fondazione, un'unità montata su palo è posizionata su un palo della luce o su un'adeguata struttura di distribuzione aerea. Questa disposizione posiziona il trasformatore vicino al carico elettrico riducendo al minimo i requisiti del terreno.

Il termine75KVAdescrive la potenza apparente del trasformatore. KVA, o kilovolt-ampere, rappresenta la combinazione di tensione e corrente che il trasformatore è progettato per gestire. Non deve essere interpretato come una raccomandazione a far funzionare l'unità continuamente alla sua potenza massima in ogni condizione.

Nella pianificazione pratica della distribuzione, gli ingegneri normalmente considerano la domanda prevista, la diversità del carico, l'espansione futura, la temperatura ambiente, le armoniche e le condizioni operative prima di determinare se 75 KVA forniscono una capacità sufficiente. Una corretta valutazione del carico è essenziale perché sia ​​il sovraccarico persistente che il sovradimensionamento non necessario possono aumentare i costi del ciclo di vita.

Guangbian produce soluzioni di trasformatori su palo da 75 KVA per diversi requisiti di distribuzione, comprese configurazioni di tensione personalizzate per i mercati internazionali. Il prodotto è progettato per la distribuzione di energia esterna e può essere adattato in base all'impianto elettrico e alle specifiche di progetto.

Come funziona un trasformatore su palo da 75 KVA

Il principio di funzionamento si basa sull'induzione elettromagnetica. L'energia elettrica entra nell'avvolgimento primario del trasformatore con una tensione di distribuzione più elevata. La corrente alternata produce un flusso magnetico variabile all'interno del nucleo del trasformatore. Questo flusso magnetico induce tensione nell'avvolgimento secondario.

Il rapporto tra gli avvolgimenti primari e secondari determina il rapporto di trasformazione della tensione. Se la tensione primaria è significativamente più alta della tensione secondaria, il trasformatore riduce la tensione aumentando la corrente disponibile in base al rapporto di potenza e alle normali perdite del trasformatore.

Una sequenza operativa semplificata può essere intesa come segue:

1. L'elettricità a media tensione entra nell'avvolgimento primario.
2. La corrente alternata stabilisce il flusso magnetico nel nucleo.
3. Il flusso magnetico induce tensione nell'avvolgimento secondario.
4. L'avvolgimento secondario fornisce energia elettrica a bassa tensione.
5. L'olio del trasformatore trasferisce il calore lontano dai componenti attivi.
6. I componenti di protezione e monitoraggio contribuiscono a supportare un funzionamento sicuro.

Poiché il trasformatore è installato all'aperto, l'involucro, il sistema di isolamento, la sigillatura, la resistenza alla corrosione e la protezione dagli agenti atmosferici sono parti importanti delle prestazioni a lungo termine. Una progettazione elettrica tecnicamente corretta richiede comunque un'adeguata protezione meccanica e ambientale.

Capacità e configurazione di fase

La capacità è una delle prime specifiche che gli acquirenti dovrebbero verificare, ma dovrebbe sempre essere valutata insieme alla configurazione della fase. Un trasformatore monofase da 75 KVA è adatto ad alcuni sistemi di distribuzione residenziale, di illuminazione e di piccole dimensioni commerciali, mentre le apparecchiature trifase vengono normalmente selezionate quando la rete richiede carichi trifase o alimentazione industriale.

Un errore importante è presumere che ogni trasformatore da 75 KVA abbia caratteristiche elettriche identiche. La valutazione KVA identifica solo la capacità. È inoltre necessario specificare tensione, fase, frequenza, configurazione della connessione, impedenza, livello di isolamento e standard applicabili.

Selezione della tensione primaria e secondaria

La compatibilità della tensione è fondamentale quando si acquista un trasformatore montato su palo. Ad esempio, una configurazione progettata per una determinata tensione di rete non può essere semplicemente collegata a un'altra rete senza verificare che il sistema di isolamento, la disposizione degli avvolgimenti, gli accessori e i valori nominali siano appropriati.

Una configurazione rappresentativa del Guangbian da 75 KVA utilizza una disposizione di tensione primaria di 4160 Grd Y / 2400 V e un'uscita secondaria di 120/240 V. Tali valori sono specifici dell'applicazione e non devono essere trattati come specifiche universali per ogni trasformatore da 75 KVA.

Le posizioni delle prese possono essere importanti anche quando la tensione in ingresso varia. Una configurazione di prese opportunamente selezionata consente ai tecnici di compensare determinate condizioni di tensione di alimentazione mantenendo una tensione secondaria adeguata. L'esatta gamma di rubinetti deve essere sempre confermata rispetto alle specifiche del progetto prima di ordinare.

Nucleo, avvolgimenti, isolamento e raffreddamento

L'efficienza e la durata del trasformatore dipendono fortemente dai materiali attivi e dalla qualità della produzione. Il nucleo fornisce il percorso magnetico, mentre gli avvolgimenti trasferiscono l'energia elettrica tra i lati ad alta e bassa tensione.

La configurazione da 75 KVA di riferimento di Guangbian utilizza avvolgimenti in rame e acciaio al silicio a grani orientati per il nucleo. Il rame ha un'elevata conduttività elettrica ed è ampiamente utilizzato laddove sono importanti un trasferimento efficiente di corrente e prestazioni termiche. L'acciaio elettrico a grani orientati aiuta a ridurre le perdite magnetiche se adeguatamente lavorato e assemblato.

L'unità utilizza un design a bagno d'olio con raffreddamento ONAN, ovvero Oil Natural, Air Natural. L'olio del trasformatore circola naturalmente poiché assorbe il calore dal nucleo e dagli avvolgimenti. Il calore viene quindi trasferito attraverso la superficie del serbatoio all'aria circostante. L'assenza di pompe o ventilatori forzati può semplificare il sistema di raffreddamento e ridurre il numero di componenti ausiliari.

Tuttavia, le apparecchiature a bagno d'olio richiedono un'attenzione particolare all'integrità del serbatoio, alla tenuta, alle boccole, alle condizioni dell'olio e alla protezione dell'ambiente. Un'ispezione regolare aiuta a identificare perdite, corrosione, surriscaldamento o deterioramento delle connessioni prima che questi problemi diventino guasti gravi.

Parametri prestazionali importanti

La scheda tecnica di un trasformatore contiene diversi valori che influiscono direttamente sulle prestazioni operative. Comprendere queste cifre aiuta i team di acquisto a confrontare i prodotti in modo più accurato invece di concentrarsi solo sul prezzo di acquisto.

Perdite inferiori possono contribuire a una migliore efficienza del ciclo di vita, in particolare per i trasformatori che rimangono sotto tensione per lunghi periodi. Questo è il motivo per cui la perdita a vuoto merita attenzione anche quando il carico collegato varia in modo significativo durante il giorno.

L'impedenza è altrettanto importante per la progettazione del sistema. Influisce sulla caduta di tensione sotto carico e sulla corrente disponibile durante i guasti. Gli ingegneri addetti alla protezione dovrebbero pertanto utilizzare il valore di impedenza verificato dal produttore quando coordinano i dispositivi di protezione a monte e a valle.

Dove viene utilizzato un trasformatore su palo da 75 KVA

Una capacità di 75 KVA può soddisfare un'ampia gamma di requisiti di distribuzione più piccoli. La sua installazione aerea compatta lo rende particolarmente utile laddove la disponibilità del terreno, i costi di installazione e la vicinanza al carico sono considerazioni importanti.

• Comunità residenziali:fornire elettricità a bassa tensione a gruppi di case in cui la domanda calcolata è adeguata.
• Elettrificazione rurale:sostenere l’accesso all’elettricità nelle aree in cui la distribuzione aerea rimane praticabile.
• Illuminazione stradale e territoriale:fornitura di distribuzione locale a bassa tensione per le reti di illuminazione.
• Piccole strutture commerciali:che servono negozi, uffici, edifici di servizio e altri carichi elettrici moderati.
• Scuole e strutture pubbliche:fornendo una distribuzione localizzata in cui il profilo di carico corrisponde alla capacità del trasformatore.
• Piccole applicazioni industriali:supportare carichi industriali ausiliari o a bassa richiesta adeguati.
• Progetti infrastrutturali:fornitura di trasformazione energetica localizzata per progetti pubblici e di pubblica utilità selezionati.

L'applicazione più adatta dipende dal calcolo del carico effettivo. Non si dovrebbe scegliere un trasformatore semplicemente perché 75KVA appaiono vicini al consumo previsto. È necessario considerare le correnti di avviamento, i carichi del motore, la domanda stagionale, il fattore di potenza, l'espansione futura e la diversità di carico.

Come selezionare il trasformatore giusto

La scelta del trasformatore su palo da 75 KVA corretto inizia con la definizione dell'ambiente elettrico completo. La seguente lista di controllo può aiutare gli acquirenti a evitare costose discrepanze nelle specifiche.

1. Calcolare il carico previsto.Determinare la domanda normale, la domanda di picco, i requisiti di avviamento del motore e la potenziale espansione futura.
2. Confermare la tensione primaria.Abbinare il trasformatore alla rete di distribuzione dell'utenza.
3. Confermare la tensione secondaria.Assicurarsi che l'uscita corrisponda all'apparecchiatura collegata e al sistema elettrico locale.
4. Scegliere la configurazione di fase corretta.I sistemi monofase e trifase hanno requisiti applicativi diversi.
5. Controlla la frequenza.Verificare che il trasformatore sia progettato per la frequenza di rete.
6. Esaminare l'impedenza.Confermare la compatibilità con i calcoli della corrente di guasto e il coordinamento della protezione.
7. Rivedere i requisiti di isolamento.Considerare la tensione del sistema e le condizioni ambientali.
8. Considerare l'ambiente di installazione.Temperatura, umidità, altitudine, vento, esposizione al sale, polvere e corrosione possono influenzare i requisiti di progettazione.
9. Verificare gli standard applicabili.Garantire che la documentazione e i test del trasformatore soddisfino i requisiti del mercato di destinazione.
10. Discutere la personalizzazione prima della produzione.Un produttore dovrebbe confermare i parametri tecnici piuttosto che fare affidamento su ipotesi.

Considerazioni sull'installazione e sulla manutenzione

Una corretta installazione è essenziale per un funzionamento affidabile del trasformatore. Le apparecchiature montate su palo devono essere supportate da una struttura adeguata in grado di sopportare il peso meccanico e le forze ambientali. Anche le distanze elettriche, la messa a terra, i collegamenti dei conduttori, i dispositivi di protezione e l'accesso per la manutenzione devono essere considerati in base ai requisiti locali applicabili.

Prima dell'alimentazione, i tecnici devono verificare le informazioni sulla targhetta, i collegamenti, la messa a terra, le condizioni dell'isolamento, i dispositivi di fissaggio meccanici, le boccole e i componenti di protezione. Le procedure di test dovrebbero seguire le specifiche del progetto e gli standard applicabili.

Dopo la messa in servizio, le ispezioni di routine possono aiutare a rilevare i problemi in via di sviluppo. Il personale addetto alla manutenzione dovrebbe prestare particolare attenzione a:

• Perdite d'olio o cambiamenti insoliti del livello dell'olio
• Corrosione sul serbatoio, sui raccordi o sull'hardware di montaggio
• Boccole danneggiate o contaminate
• Collegamenti elettrici allentati
• Aumento anomalo della temperatura
• Rumori o vibrazioni insoliti
• Segni di surriscaldamento o scolorimento
• Condizione dei collegamenti di terra
• Danni causati da condizioni meteorologiche avverse o impatti esterni

I trasformatori immersi in olio richiedono particolare attenzione al controllo delle perdite. Una piccola perdita non dovrebbe essere semplicemente ignorata perché può indicare il deterioramento di una guarnizione, di una boccola, di una saldatura, di una guarnizione o di un componente del serbatoio. Un'indagine tempestiva può ridurre il rischio di danni alle apparecchiature, interruzione del servizio e problemi ambientali.

In che modo Guangbian supporta i progetti Transformer

La coerenza della produzione è particolarmente importante per i trasformatori di distribuzione perché piccole deviazioni nell'avvolgimento, nel nucleo, nell'isolamento, nella tenuta o nei test possono influire sulle prestazioni sul campo a lungo termine. Guangbian segue un processo di produzione in più fasi per le sue soluzioni di trasformatori su palo da 75 KVA.

Il flusso di lavoro di produzione comprende la lavorazione delle anime, la produzione degli avvolgimenti, la fabbricazione e la saldatura dei serbatoi, l'essiccazione sotto vuoto, l'assemblaggio, il riempimento e la sigillatura dell'olio, i test elettrici, l'ispezione finale e l'imballaggio. Ciascuna fase affronta un aspetto diverso dell'affidabilità del trasformatore.

Guangbian fornisce anche soluzioni di trasformatori personalizzate per diversi mercati e sistemi di distribuzione. Per progetti che richiedono configurazioni di tensione, disposizioni di fase, standard, accessori o documentazione specifici, i requisiti tecnici devono essere confermati prima dell'inizio della produzione.

Domande frequenti

Cosa significa 75KVA su un trasformatore?

75KVA è la potenza apparente del trasformatore. Descrive la capacità elettrica del trasformatore piuttosto che la quantità di energia che consumerà sempre. Il carico operativo effettivo dipende dall'apparecchiatura collegata, dal fattore di potenza, dal profilo di carico e dalle condizioni del sistema.

Un trasformatore da 75KVA è adatto alla distribuzione di energia residenziale?

Può essere adatto alla distribuzione residenziale quando il fabbisogno calcolato è compatibile con la capacità del trasformatore e la configurazione elettrica. Gli ingegneri dovrebbero considerare il numero di consumatori, i picchi di domanda, la diversità, i carichi dei motori, le apparecchiature di riscaldamento e raffreddamento e la potenziale crescita futura.

Quale tensione secondaria può fornire un trasformatore su palo da 75 KVA?

La tensione secondaria non è determinata solo dalla potenza nominale di 75 KVA. Deve essere specificato in base all'impianto elettrico di destinazione. Una configurazione Guangbian rappresentativa fornisce un'uscita secondaria da 120/240 V, ma potrebbero essere necessarie altre configurazioni di tensione per mercati diversi.

Perché viene utilizzato il rame per gli avvolgimenti dei trasformatori?

Il rame fornisce un'elevata conduttività elettrica e buone prestazioni termiche. Queste proprietà lo rendono un materiale di avvolgimento ampiamente utilizzato per i trasformatori di distribuzione in cui sono importanti un trasferimento di corrente affidabile e un funzionamento efficiente.

Cos'è il raffreddamento ONAN?

ONAN significa Olio Naturale, Aria Naturale. L'olio del trasformatore circola naturalmente poiché assorbe il calore dal nucleo e dagli avvolgimenti, mentre il calore viene trasferito dal serbatoio del trasformatore all'aria circostante senza pompe o ventole forzate.

Cosa bisogna controllare prima di acquistare un trasformatore da 75KVA?

Gli acquirenti devono confermare la capacità nominale, la fase, la tensione primaria, la tensione secondaria, la frequenza, l'impedenza, i requisiti di isolamento, il metodo di raffreddamento, l'ambiente di installazione, gli standard applicabili, gli accessori, i requisiti di test e la documentazione di consegna.

Guangbian può personalizzare un trasformatore su palo da 75 KVA?

Guangbian può fornire soluzioni di trasformatori personalizzate in base ai requisiti del progetto. I clienti devono fornire specifiche elettriche dettagliate e requisiti del mercato di destinazione in modo che il team di ingegneri possa determinare la configurazione appropriata.

Come si può migliorare la durata di un trasformatore su palo?

Dimensionamento appropriato, installazione corretta, protezione adeguata, carico adeguato, ispezione regolare, messa a terra efficace e attenzione tempestiva a temperature anomale, rumore, perdite di olio o condizioni elettriche possono contribuire a un funzionamento affidabile a lungo termine.

Conclusionee

Un trasformatore su palo da 75 KVA può essere una soluzione efficace per la distribuzione localizzata di energia da media tensione a bassa tensione quando le sue specifiche elettriche e meccaniche sono correttamente abbinate al progetto. La sua installazione sopraelevata può ridurre il fabbisogno di terreno, mentre un sistema di raffreddamento ONAN a bagno d'olio fornisce un approccio semplice alla gestione del calore per le applicazioni esterne.

Tuttavia, la capacità da sola non dovrebbe mai determinare la decisione di acquisto. La tensione primaria e secondaria, la configurazione di fase, la frequenza, l'impedenza, le perdite, l'isolamento, le condizioni ambientali, la struttura di installazione, la protezione e gli standard applicabili sono tutti fattori che influenzano l'affidabilità delle prestazioni di un trasformatore sul campo.

Guangbiancombina l'esperienza nella produzione di trasformatori con soluzioni di prodotto personalizzate per diverse reti di distribuzione e applicazioni internazionali. Dalla produzione del nucleo e dell'avvolgimento alla fabbricazione del serbatoio, all'essiccazione, al riempimento dell'olio, ai test elettrici e all'ispezione finale, ogni fase contribuisce all'affidabilità del trasformatore finito.
