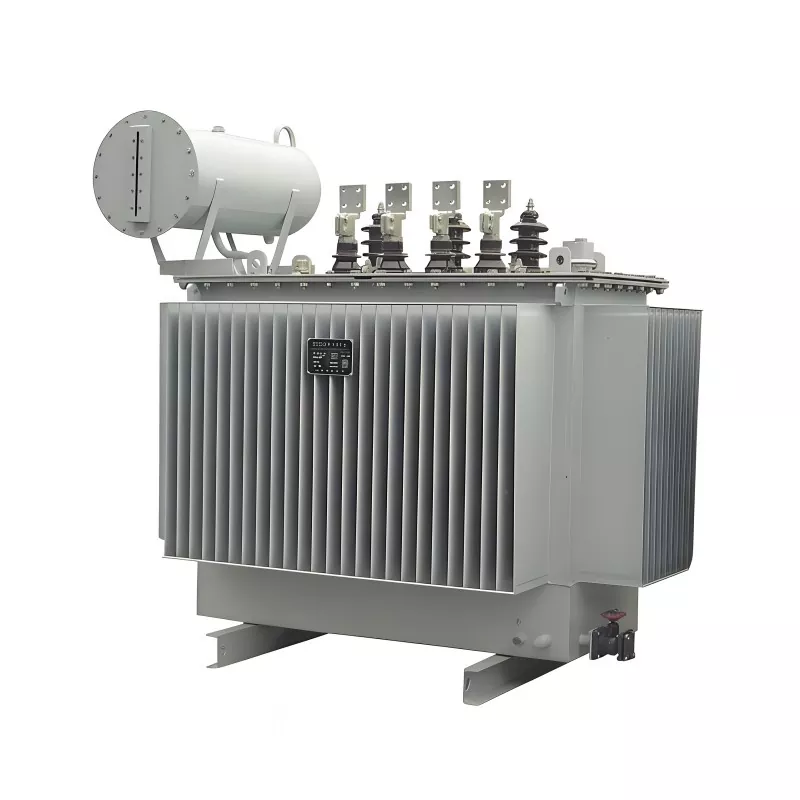

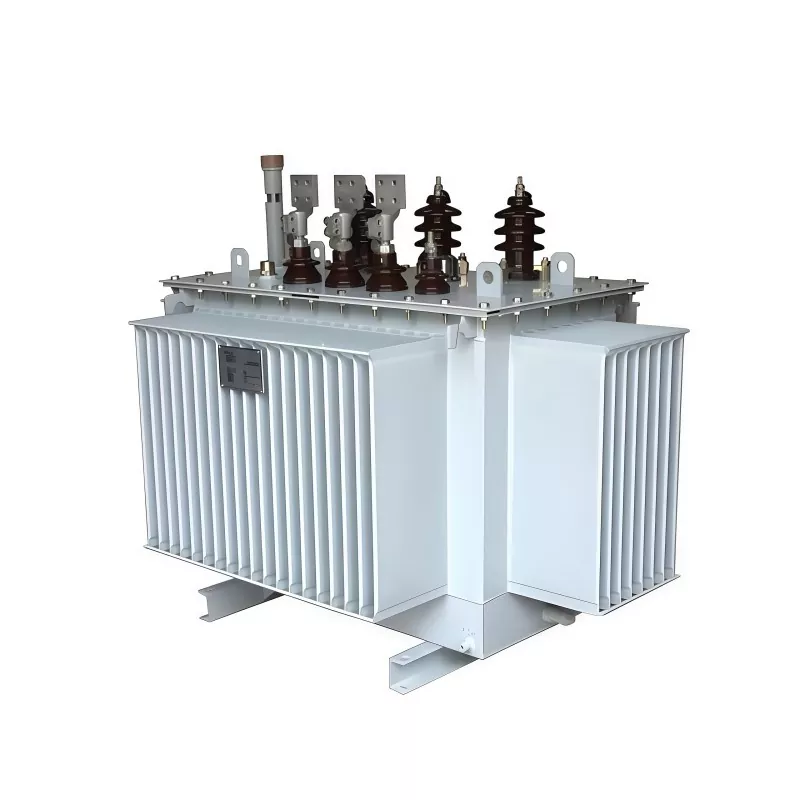

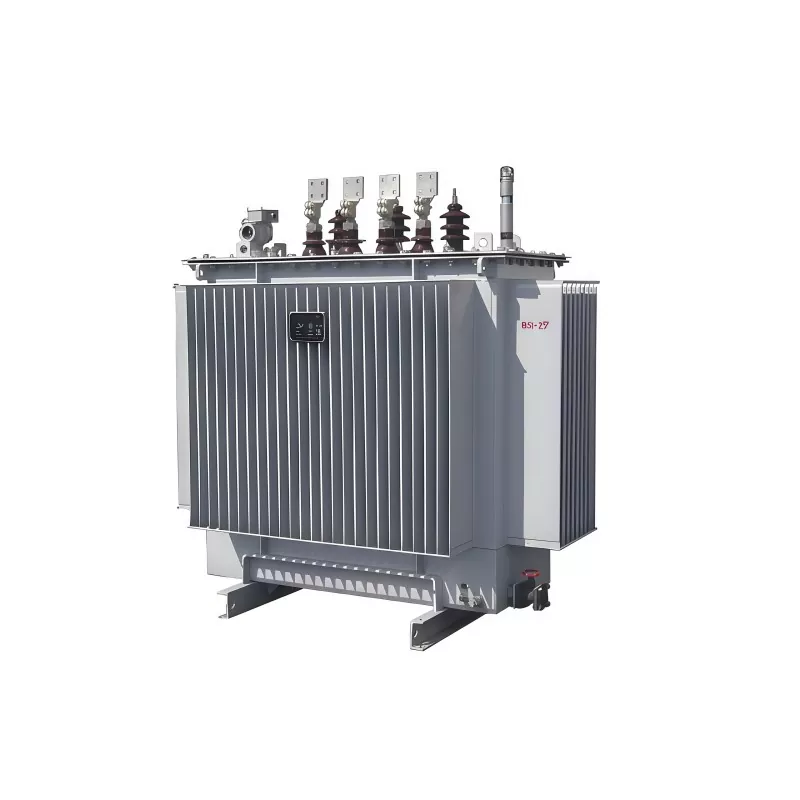

Trasformatore a bagno d'olio da 800 KVA 15 KV

Il trasformatore immerso in olio da 800 kVA 15 kV è un trasformatore di distribuzione dell'alimentazione trifase progettato per ridurre la media tensione (classe 15 kV) a livelli di bassa tensione utilizzabili per applicazioni industriali, commerciali e di pubblica utilità.

Utilizza olio per trasformatori (olio isolante minerale o alternativo) sia come mezzo isolante che di raffreddamento. L'olio circola naturalmente per dissipare il calore generato dagli avvolgimenti, garantendo prestazioni stabili in condizioni di carico continuo.

Le caratteristiche chiave includono:

Capacità nominale: 800kVA

Tensione primaria: classe 15kV (comunemente sistemi 13,8kV / 15kV)

Metodo di raffreddamento: autoraffreddamento a bagno d'olio (ONAN)

Design ad alta efficienza e basse perdite

Forte capacità di sovraccarico e lunga durata

È ampiamente utilizzato nelle reti di distribuzione dell'energia dove l'affidabilità, la dissipazione del calore e la durata sono fondamentali.

Standard di test di fabbrica

Prova di resistenza dell'avvolgimento

Ogni unità viene testata utilizzando un tester di resistenza CC e un ponte a doppio braccio per verificare la resistenza dell'avvolgimento. Ciò garantisce che non vi siano difetti di fabbricazione o collegamenti allentati all'interno del trasformatore immerso in olio da 800 kVA 15 kV.

Verifica del rapporto di tensione e dello sfasamento

Per confermare che i rapporti di tensione primaria e secondaria corrispondano ai valori di progettazione e che la connessione del gruppo vettoriale sia corretta, vengono utilizzati un tester del rapporto di trasformazione, un alimentatore a frequenza industriale e un voltmetro.

Test di impedenza di cortocircuito e perdita di carico

Il test di cortocircuito viene effettuato per verificare le caratteristiche di impedenza e le perdite di carico. Ciò garantisce che le prestazioni del trasformatore soddisfino i requisiti di progettazione e operativi.

Test di perdita a vuoto e corrente a vuoto

Con il lato secondario aperto e la tensione nominale applicata al lato primario, vengono misurate la perdita a vuoto e la corrente per confermare la conformità ai dati prestazionali concordati.

Una volta completati tutti i test, viene rilasciato un rapporto di test di fabbrica per ciascuna unità. Qualsiasi articolo non conforme viene rielaborato e testato nuovamente.

GUANGBIAN mantiene un rigoroso controllo di qualità per garantire che ogni trasformatore lasci la fabbrica completamente testato e pronto per un funzionamento affidabile a lungo termine.

Attrezzatura di prova della fabbrica del trasformatore GUANGBIAN

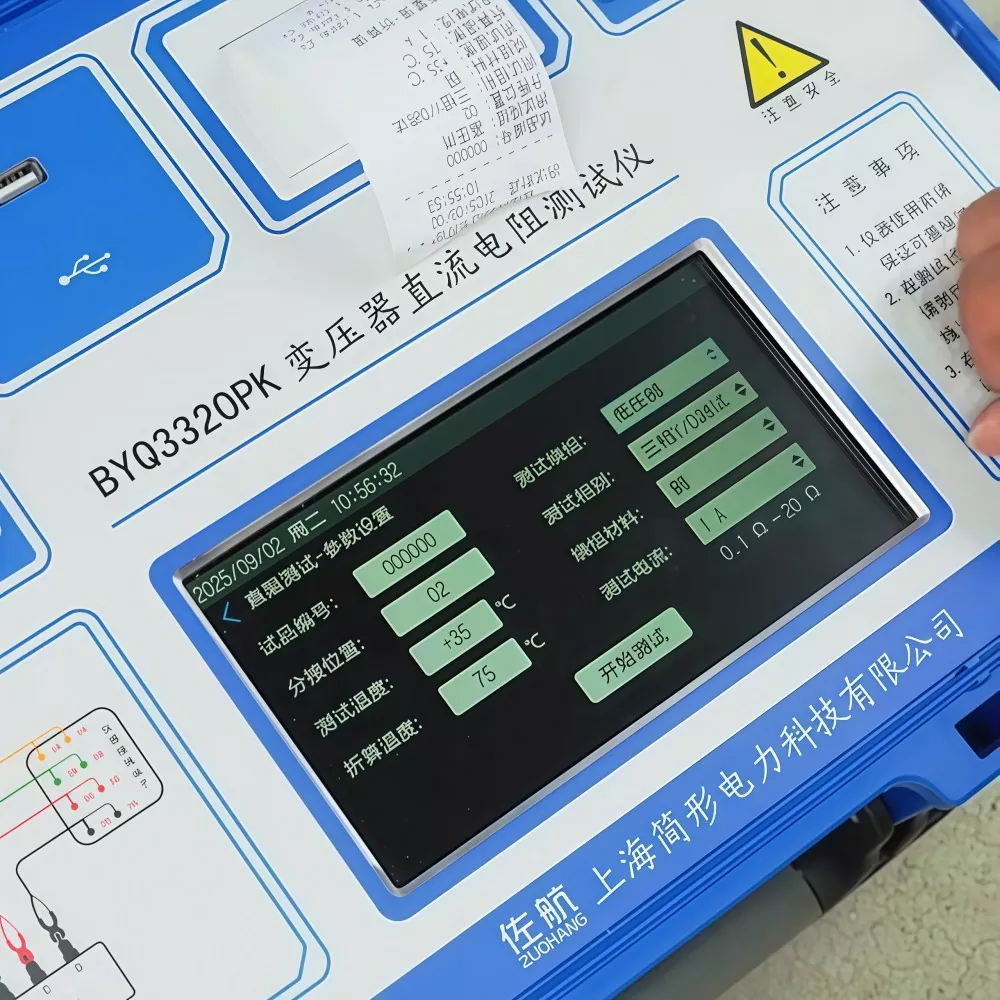

Tester di resistenza CC

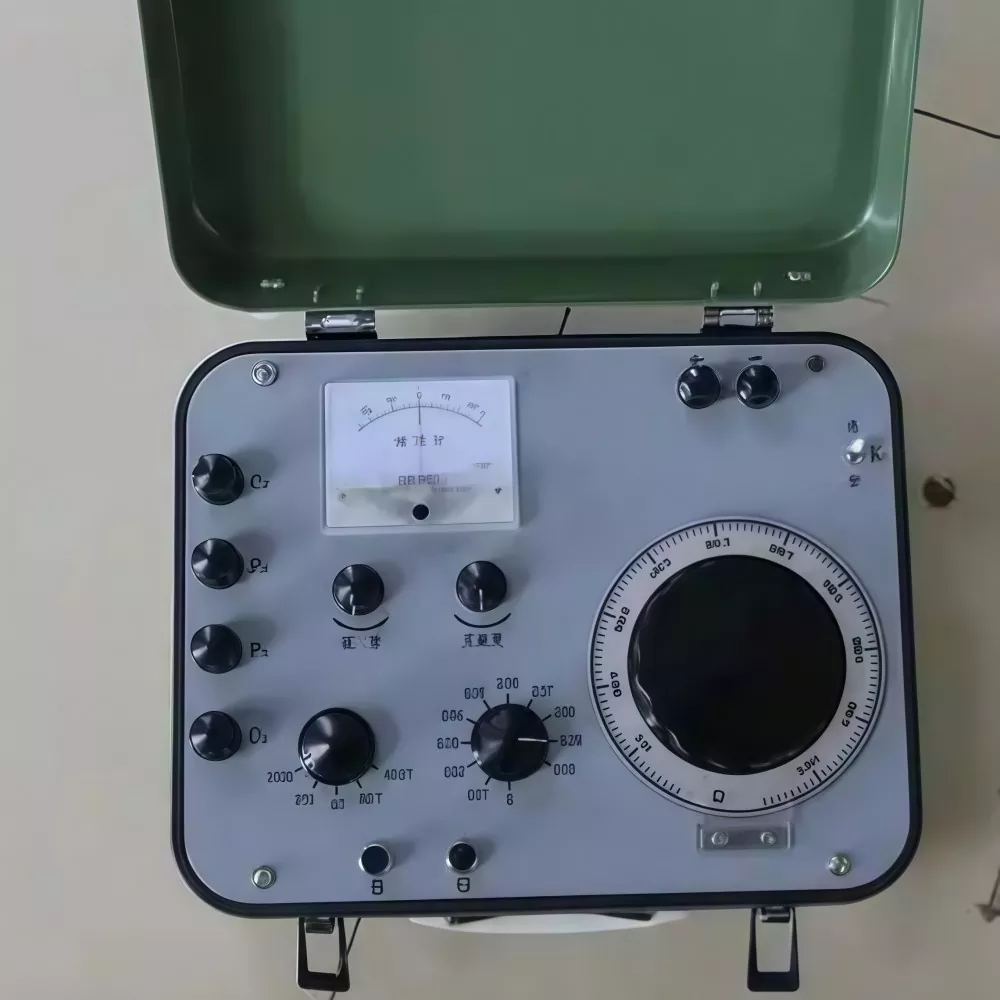

Ponte Kelvin

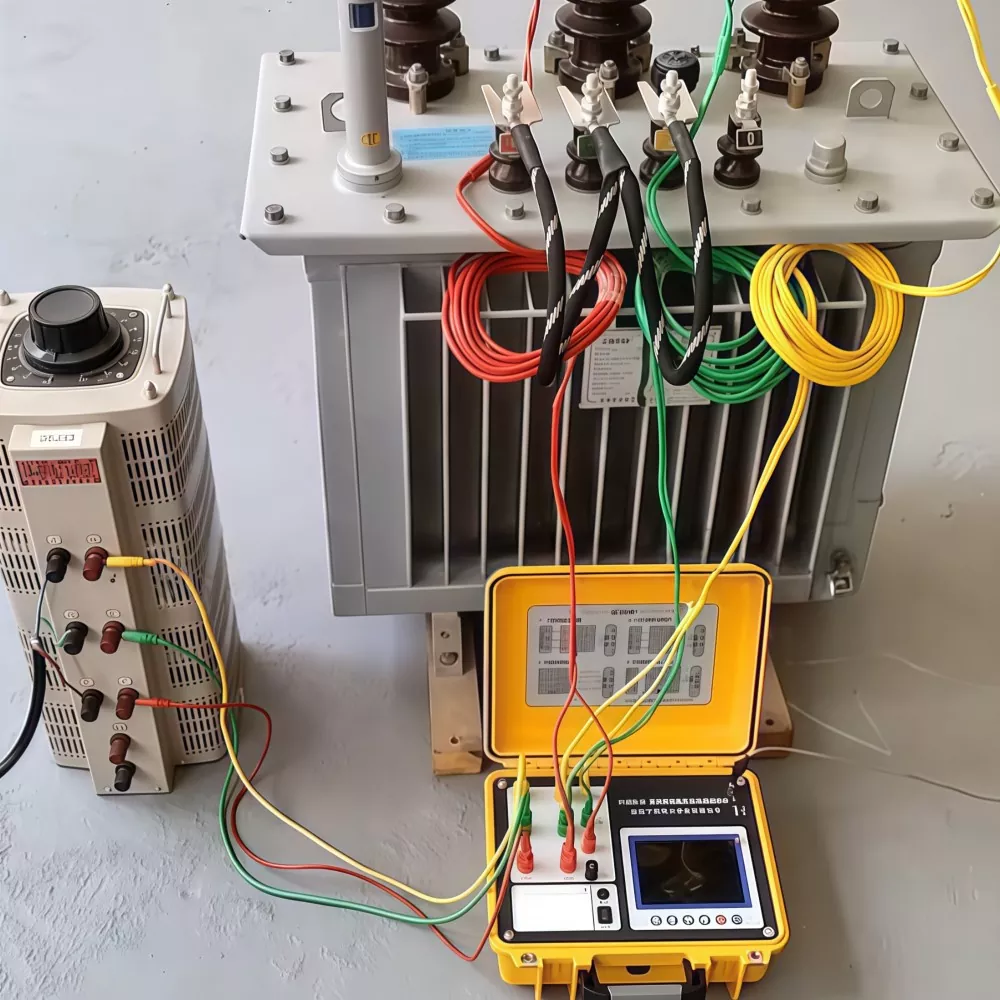

Tester del rapporto del trasformatore e alimentatore con regolazione della tensione a frequenza industriale regolabile

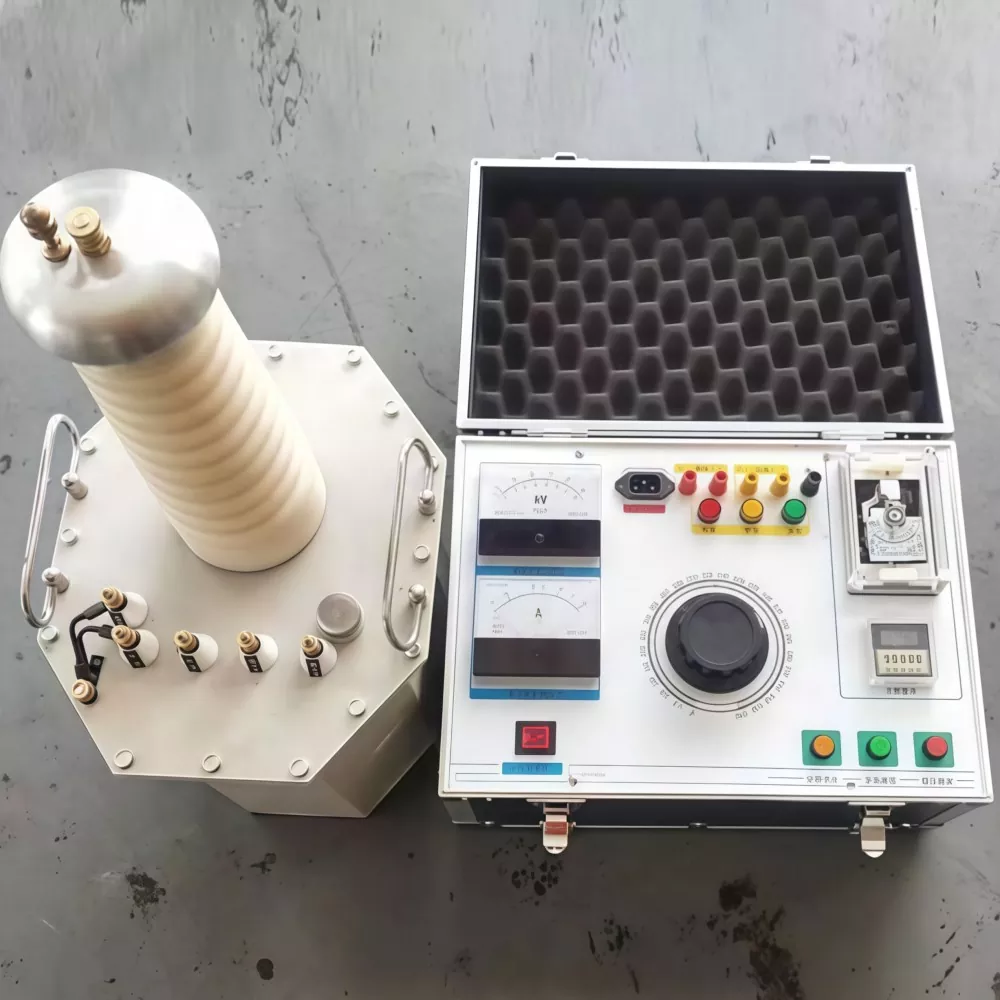

Trasformatore di eccitazione e generatore di corrente multifrequenza

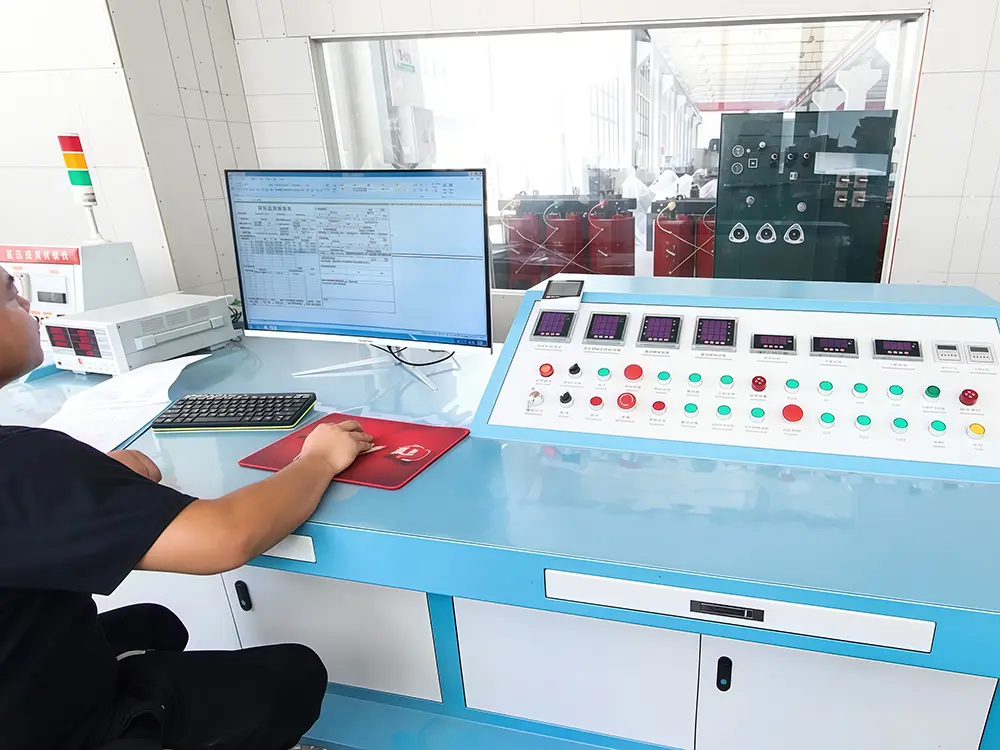

Workshop di test completo sui trasformatori GUANGBIAN

Documento tecnico

La nostra fabbrica

Officina della lamiera

Laboratorio di avvolgimento di fogli

Laboratorio di avvolgimento

Laboratorio di forni di avvolgimento

Laboratorio di assemblaggio trasformatori

Workshop sulla messa in servizio del trasformatore

Domande frequenti

Q1: Qual è la funzione principale di un trasformatore da 800 kVA 15 kV?

Riduce l'elettricità a media tensione (classe 15kV) a livelli di bassa tensione adatti al consumo degli utenti finali in sistemi industriali e commerciali.

Q2: Perché utilizzare un trasformatore in bagno d'olio invece di un trasformatore a secco?

I trasformatori in olio forniscono:

● Migliore dissipazione del calore

● Maggiore capacità di sovraccarico

● Maggiore durata dell'isolamento

● Minori perdite operative in condizioni di carico pesante

Sono preferiti per applicazioni esterne e ad alta capacità.

Q3: Questo trasformatore è adatto per l'installazione esterna?

SÌ. I trasformatori immersi nell'olio sono progettati per uso esterno con serbatoi sigillati, protezione dalla corrosione e struttura resistente agli agenti atmosferici.

Q4: Quale manutenzione è richiesta?

La manutenzione ordinaria comprende:

● Controlli del livello e della qualità dell'olio

● Test di resistenza dell'isolamento

● Monitoraggio della temperatura

● Ispezione di boccole e terminali

Q5: Può gestire condizioni di sovraccarico?

Sì, la capacità di sovraccarico a breve termine è supportata a seconda delle condizioni di progettazione e raffreddamento, ma il sovraccarico continuo non è consigliato.
