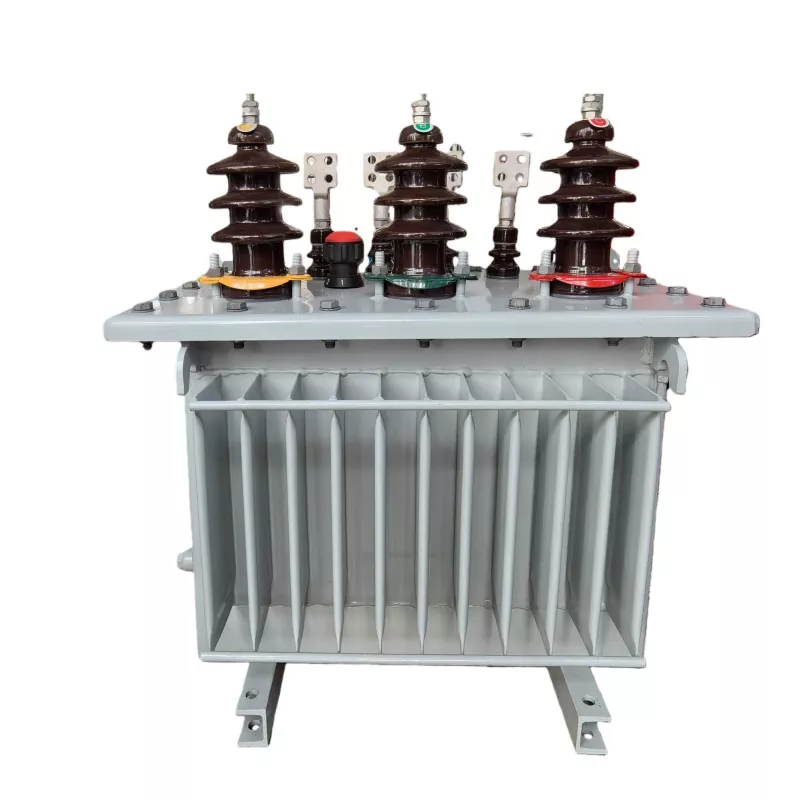

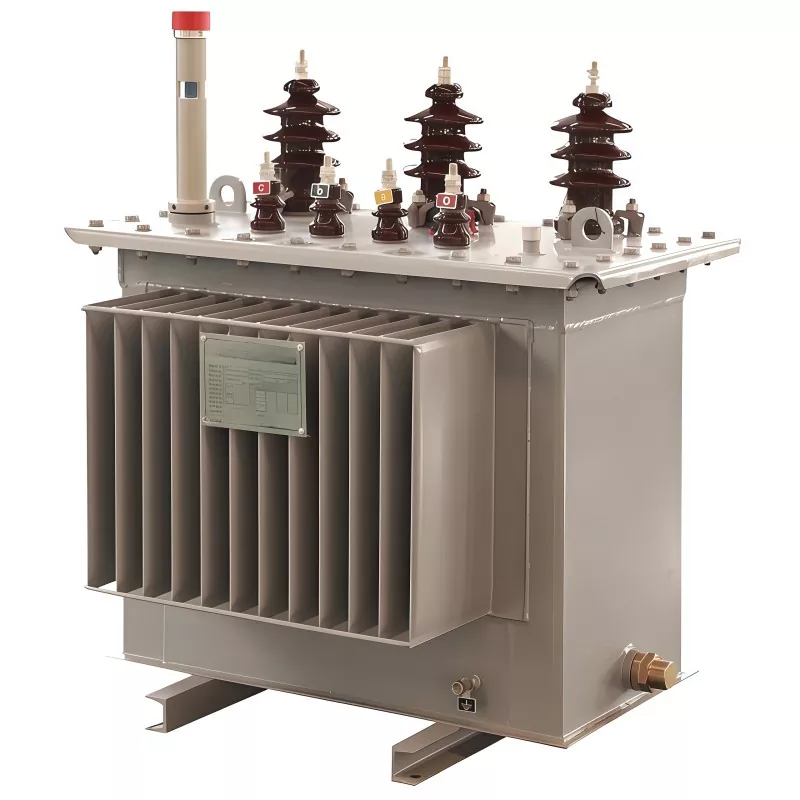

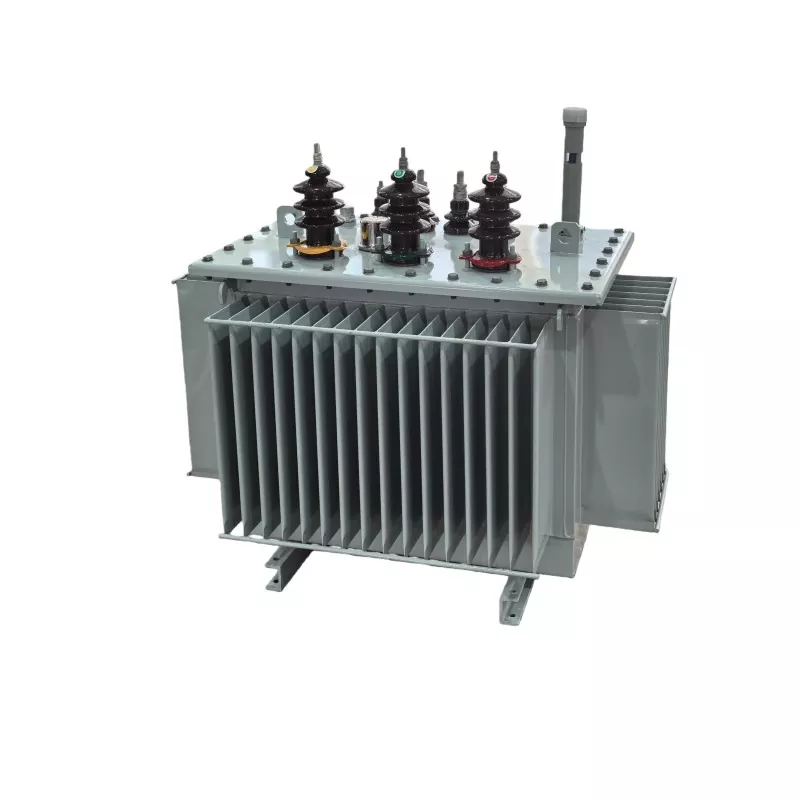

Trasformatore a bagno d'olio da 100 KVA 11 KV

Il trasformatore immerso in olio da 100 KVA 11 KV è un trasformatore di distribuzione a media tensione progettato per ridurre la tensione primaria da 11 kV a livelli di bassa tensione (comunemente 400 V/415 V/0,4 kV) per sistemi di distribuzione dell'energia industriali, commerciali e di pubblica utilità.

Utilizza olio isolante minerale sia come mezzo di raffreddamento che isolante, garantendo prestazioni termiche stabili ed elevata rigidità dielettrica in condizioni di carico continuo.

Caso di applicazione

Il trasformatore in olio da 100 KVA 11 KV prodotto da GUANGBIAN è stato recentemente utilizzato da un cliente africano per sostituire un trasformatore guasto che ha subito danni da cortocircuito in un sistema di distribuzione di energia locale.

In questo progetto, il trasformatore originale utilizzava avvolgimenti in alluminio, scelti per ragioni di risparmio sui costi. Tuttavia, a causa delle condizioni instabili della rete e delle frequenti fluttuazioni di tensione lato utente, il trasformatore è stato ripetutamente esposto a sovraccarico e stress da cortocircuito, con conseguente riscaldamento eccessivo e possibile guasto dell'avvolgimento.

Avvolgimenti in rame e alluminio per trasformatore da 100 KVA

Per il trasformatore di distribuzione da 100KVA, GUANGBIAN fornisce entrambi:

● Opzione avvolgimento in rame

● Opzione di avvolgimento in alluminio

Sebbene gli avvolgimenti in alluminio offrano un costo iniziale inferiore, la loro resistenza termica e meccanica sono relativamente inferiori rispetto agli avvolgimenti in rame.

In ambienti energetici instabili, come ad esempio:

● Frequenti fluttuazioni di tensione

● Condizioni di corrente di spunto elevata

● Eventi ripetuti di cortocircuito

gli avvolgimenti in alluminio sono più inclini a:

● Surriscaldamento in condizioni di sovraccarico

● Degrado dell'isolamento

● Durata di vita ridotta in applicazioni di rete gravose

Considerazione su costi e affidabilità

Sebbene i trasformatori con avvolgimento in alluminio abbiano un costo di acquisto iniziale inferiore, le applicazioni reali mostrano che in ambienti di rete instabili, il costo totale del ciclo di vita può aumentare a causa di:

● Requisiti di manutenzione

● Guasti imprevisti

● Costi di sostituzione

Pertanto, la selezione dei materiali dovrebbe basarsi sulle condizioni operative effettive piuttosto che sul solo prezzo iniziale, al fine di garantire la stabilità del sistema a lungo termine e ridurre i tempi di inattività non pianificati.

Documento tecnico

Ambiente operativo

Condizioni di temperatura:

Temperatura ambiente operativa a lungo termine: -25 ℃ ~ +45 ℃.

Temperatura ambiente operativa massima: non superiore a +50 ℃.

Temperatura di stoccaggio e trasporto:

-40℃~+60℃.

Condizioni di umidità:

Umidità relativa: ≤95% a 25℃

Requisiti di altitudine:

Intervallo di adattamento all'altitudine nominale: ≤1000 metri

Posizionamento tecnico rispetto ai concorrenti

Trasformatore a bagno d'olio e a secco

I trasformatori immersi in olio sono più adatti per applicazioni pesanti, esterne e di lunga durata.

Rispetto agli standard inferiori (tendenza serie S9 / S11 / S13)

● S9: perdite più elevate, standard di efficienza obsoleto

● S11: efficienza moderna di riferimento

● S13: design a basse perdite e ad alta efficienza (preferito nei mercati di esportazione)

Un trasformatore da 100 KVA progettato con la tecnologia core S13 può ridurre le perdite a vuoto del 15–30% rispetto a S11, migliorando il ROI nel funzionamento a lungo termine.

Posizionamento della concorrenza a livello di mercato

Rispetto ai produttori generici:

● Migliore controllo delle perdite (ottimizzazione delle perdite a vuoto + carico)

● Maggiore capacità di resistenza al cortocircuito

● Tecnologia di tenuta migliorata (prevenzione delle perdite d'olio)

● Migliore documentazione di conformità per i mercati di esportazione

La nostra fabbrica

Officina della lamiera

Laboratorio di avvolgimento di fogli

Laboratorio di avvolgimento

Laboratorio di forni di avvolgimento

Laboratorio di assemblaggio trasformatori

Workshop sulla messa in servizio del trasformatore

Domande frequenti

Q1: Qual è la durata di un trasformatore immerso in olio da 100 KVA?

Solitamente 20–30 anni, a seconda delle condizioni di carico, della manutenzione e dell'ambiente di installazione.

Q2: può essere utilizzato all'aperto?

SÌ. I trasformatori immersi in olio sono progettati specificamente per sottostazioni esterne e ambienti difficili.

Q3: Quale manutenzione è richiesta?

● Ispezione regolare del livello dell'olio

● Test periodici dielettrici dell'olio

● Serraggio boccola e collegamento

● Monitoraggio della temperatura

Gli intervalli di manutenzione sono generalmente più lunghi rispetto ai trasformatori a secco.

Q4: Qual è la differenza tra i trasformatori 11KV e 10KV?

11KV è un livello di tensione di sistema più elevato, comunemente utilizzato nelle reti di distribuzione internazionali. I principi prestazionali rimangono simili, ma i requisiti di isolamento sono più severi.

Q5: È adatto a progetti di energia rinnovabile?

SÌ. È ampiamente utilizzato nei sistemi di distribuzione step-down solari ed eolici grazie alla sua stabilità e tolleranza al sovraccarico.
